Dettagli:
|
| Prodotto: | 3.2" LCD TFT IPS | Risoluzione: | pixel 480x800 |
|---|---|---|---|
| Interfaccia: | INTERFACCIA DI RGB | Direzione di visione: | IPS Tutti gli angoli di visione |
| touch screen: | senza touch screen | Numero di pin: | 39 perni |
| Connessione: | ZIF FPC | Luminanza di superficie: | 350 cd/m2 |
| IC del driver: | Fabbricazione in cui il prodotto è utilizzato | Temperature operative.: | -20°C a +70°C |
| Temperatura di stoccaggio.: | -30°C a +80°C | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 3.2 pollici IPS TFT LCD,480x800 pixel IPS TFT LCD,IPS 3 |
||
3.2 pollici IPS TFT LCD 480x800 pixel, 3,2 pollici schermo LCD Interfaccia RGB Introduzione al prodotto
SF-TC320S-9951H-N è un modulo TFT LCD da 3,2 pollici in modalità ritratto 480x800.La tensione di alimentazione (VCC) per l'azionamento del pannello LCD è di 2.6V a 3.3V.Questo TFT di tipo IPS-LCD da 3,2 pollici può funzionare a temperature comprese tra -20 °C e +70 °C; la sua temperatura di conservazione è compresa tra -30 °C e +80 °C.
Il display LCD TFT da 3,2 pollici è un piccolo modulo di visualizzazione adatto a una varietà di applicazioni, tra cui
Dispositivi Internet of Things (IoT): adatti all'integrazione in dispositivi IoT come sistemi domestici intelligenti e sistemi di controllo industriale.
Dispositivi medici: Ideali per l'uso in defibrillatori portatili, pompe per l'insulina e altri dispositivi medici di monitoraggio e diagnostica.
Automatizzazione industriale: Perfetto per l'implementazione in sistemi di controllo delle macchine, sistemi di controllo dei processi e sistemi di monitoraggio all'interno dell'automazione industriale.
Gioco: ben adatto per l'integrazione in applicazioni di gioco come le console di gioco portatili.
Queste applicazioni rappresentano solo alcuni esempi dei diversi usi potenziali di un display TFT da 3,2 pollici.L'utilizzo specifico dipenderà dalle esigenze del prodotto e dalle caratteristiche e dalle prestazioni desiderate del display.
Caratteristiche
Informazioni sul prodotto
| Prodotto: | 3.2" LCD TFT IPS |
| Risoluzione: | 480x800 pixel |
| Interfaccia: | Interfaccia RGB |
| Schermo tattile: | Senza touch screen |
| Collegamento: | ZIF FPC |
| Controllo del driver: | Fabbricazione in cui il prodotto è utilizzato |
| Direzione di visione: | IPS Tutti gli angoli di visione |
| Numero di pin: | 39 perni |
| Luminanza superficiale: | 350 Cd/m2 |
| Temperatura di funzionamento: | -20°C a +70°C |
| Temperatura di conservazione: | -30°C a +80°C |
| Rispetto: | Compliance REACH e RoHS |
3.2 pollici IPS TFT LCD 480x800 pixel, 3,2 pollici schermo LCD Interfaccia RGB Disegno del prodotto
Definizione del pin
| - No, no, no. | Nome PIN | I/O | Descrizione |
| 1 | GND | Io... | Terreno |
| 2 | IOVCC | Io... | Fornitura di alimentazione 2.8V/1.8V Voltaggio |
| 3 | VCC | Io... | Fornitura di alimentazione 2.8V Voltaggio |
| 4 | CS | Io... | Pin di ingresso per il segnale di selezione del chip |
| 5 | SCL | Io... | Segnale dell'orologio SPI |
| 6 | SDA | I/O | Interfaccia SPI Pin di ingresso/uscita |
| 7 | RISET | Io... | Segnale di ingresso LCM Reset |
| 8 | ENABLE | Io... | Controllo abilitato dei dati di ingresso |
| 9 | Doc. | Io... | Segnale dell' orologio per campionare ogni data |
| 10 | HSYNC | Io... | Segnale di sincronizzazione orizzontale |
| 11 | VSYNC | Io... | Segnale di sincronizzazione verticale |
| 12-17 | B0-B5 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 18-23 | G0-G5 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 24-29 | R0-R5 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 30 | NC | - | Apri |
| 31 | LED-K | O | Catodo a LED |
| 32 | NC | - | Apri |
| 33 | LED-A | O | Anodo a LED |
| 34 | NC | - | Apri |
| 35 | XL | Io... | Pin del pannello touch |
| 36 | XR | Io... | Pin del pannello touch |
| 37 | U U | Io... | Pin del pannello touch |
| 38 | YD | Io... | Pin del pannello touch |
| 39 | GND | Io... | Terreno |
Limite assoluto massimo
| Articolo | Il simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 0.3~4.6 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr | - Da 20 a 70 | °C |
| Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |
| Articolo | Il simbolo | Minore | TYP | Max. | Unità |
Esame Condizione |
Nota |
| Tensione di alimentazione | Vf | 19.2 | V. | Se= 20 mA | - | ||
| Corrente di alimentazione | Se | - | 15 | 20 | mA | - | - |
| Voltaggio inverso | V.R. | - | - | 5 | V. | - | |
| Dissipazione di potenza | Pd | - | 288 | - | mW | - | |
| Intensità luminosa per LCM |
- |
280 | 350 | - | Cd/m2 | Se= 20 mA | - |
| Uniformità per la CML | - | 80 | - | - | Percentuale | Se= 20 mA | - |
| Colore della retroilluminazione | Bianco | ||||||
| - No, no, no, no. | Articolo 1 | Il simbolo | Condizioni | Specificità | Unità | Nota | |||
| Min. | Tipologia | Max. | |||||||
| 1 | Tempo di risposta | Tr+Tf | 25°C | - | 25 | - | Signora | (1) (2) | |
| 2 | Trasmittanza (con PL) | T(%) | - | - | 6.1 | - | - | - | |
| 3 | Tasso di contrasto | Cr |
θ=0, Angolo di visione normale |
400 | 500 | - | - | (1)(3) | |
| 4 |
Visualizzazione Angolo
|
Oh, no. | θR | CR>10 |
|
80 | - | Deg | - |
| θL | 80 | - | |||||||
| Ver. | Θ+ | 80 | - | ||||||
| - Sì, certo. | 80 | - | |||||||

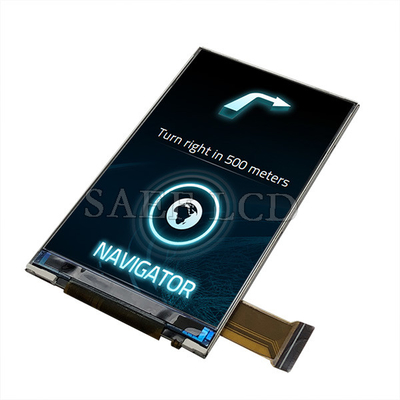

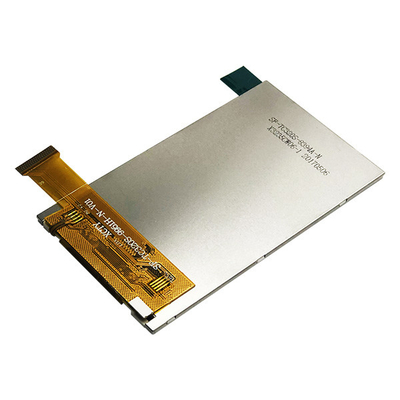

3.2 pollici IPS TFT LCD 480x800 pixel, 3,2 pollici schermo LCD Interfaccia RGB Immagine del prodotto
