Dettagli:
|
| Prodotto: | 3schermo TFT da 0,7 pollici | Risoluzione: | 480x800 |
|---|---|---|---|
| IC del driver: | HX8369-A01 | touch screen: | senza |
| Dimensione di vetro di copertura: | Può essere personalizzato | Direzione di visione: | IPS Tutti gli angoli di visione |
| Interfaccia: | RGB 18 bit | Connessione: | Tipo di connettore |
| Numero di pin: | 40 perni | Luminanza di superficie: | 300 cd/m2 ((nits) |
| Il contorno Dim.: | 53.48 ((H) * 91.72 ((V) * 1.6 ((T) (mm) | Temperature operative.: | -20°C a +70°C |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 3Display LCD TFT da 0,7 pollici |
||
3Display LCD TFT da 0,7 pollici, schermo LCD da 3,7 pollici 480x800 pixel Introduzione al prodotto
Caratteristiche
Informazioni sul prodotto
| Prodotto: | 3.7" schermo TFT |
| Risoluzione: | 480x800 |
| Direzione di visione: | IPS Tutti gli angoli di visione |
| Controllo del driver: | HX8369-A01 |
| Schermo tattile: | Senza |
| Dimensione del vetro di copertura: | Può essere personalizzato |
| Interfaccia: | RGB 18 bit |
| Collegamento: | Tipo di connettore |
| Luminanza superficiale: | 300 Cd/m2 ((nits) |
| Temperatura di funzionamento: | -20°C a +70°C |
| Numero di pin: | 40 pin |
| Il contorno Dim.: | 53.48 ((H) * 91.72 ((V) * 1.6 ((T) (mm) |
| Durata di vita del LED: | 40000 ore |
| Rispetto: | Compliance REACH e RoHS |
3Display LCD TFT da 0,7 pollici, schermo LCD da 3,7 pollici 480x800 pixel Disegno del prodotto
Definizione del pin
| - No, no, no. | Nome PIN | I/O | Descrizione |
| 1 | GND | Io... | Terreno |
| 2 | AVDD ((2,8V) | Io... | Fornitura di alimentazione 2.8V Voltaggio |
| 3 | VDDIO ((1.8V) | Io... | Fornitore di alimentazione 1.8V Voltaggio |
| 4-9 | R5-R0 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 10-15 | G5-G0 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 16-21 | B5-B0 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 22 | LCDC_RST | Io... | Segnale di ingresso LCM Reset |
| 23 | LCDC_VSYNC | Io... | Sincronizzazione verticale, segnale in RGB I/F. |
| 24 | LCDC_HSYNC | Io... | Sincronizzazione orizzontale. |
| 25 | SPI_SDO | Io... | Segnale di uscita seriale in SPI I/F. |
| 26 | SPI_SDI | Io... | Segnale di ingresso seriale in SPI I/F. |
| 27 | SPI_SCLK | Io... | Un segnale di orologio sincrono in SPI I/F. |
| 28 | SPI_CS | Io... | Il chip seleziona il pin di ingresso (Low enable) in SPI I/F. |
| 29 | LCDC_PCLK | Io... | Segnale pixel clock in RGB I/F. |
| 30 | LCDC_DEN | Io... | Segnale di attivazione dati in modalità I/F RGB 1. |
| 31 | LEDK8 | O | Catodo a LED |
| 32 | LEDK7 | O | Catodo a LED |
| 33 | LEDK6 | O | Catodo a LED |
| 34 | LEDK5 | O | Catodo a LED |
| 35 | LEDK4 | O | Catodo a LED |
| 36 | LEDK3 | O | Catodo a LED |
| 37 | LEDK2 | O | Catodo a LED |
| 38 | LEDK1 | O | Catodo a LED |
| 39 | LEDA | O | Anodo a LED |
| 40 | GND | Io... | Terreno |
Limite assoluto massimo
Caratteristiche della corrente continua
Caratteristiche elettro-ottiche della retroilluminazione
Caratteristiche ottiche

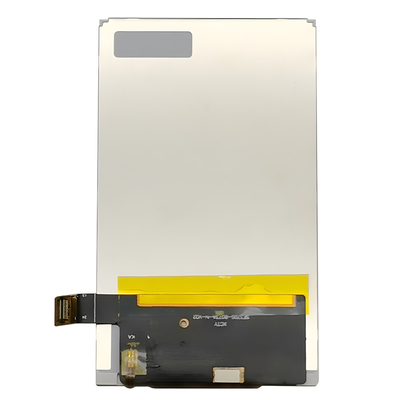

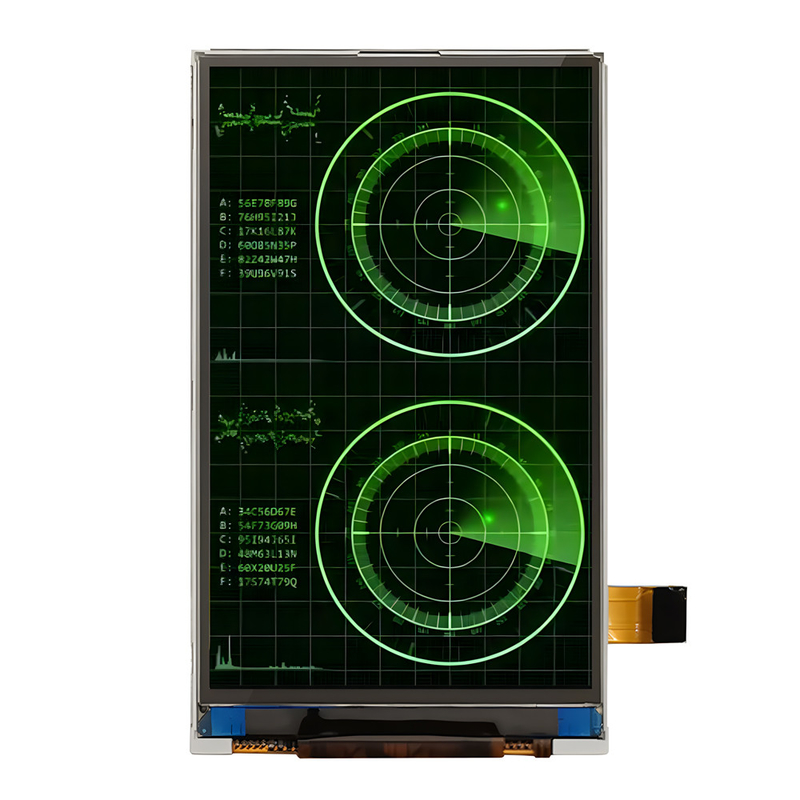

3Display LCD TFT da 0,7 pollici, schermo LCD da 3,7 pollici 480x800 pixel Immagine del prodotto
Impianti di fabbrica e certificati
