Dettagli:
|
| Prodotto: | Display LCD con caratteri COG 16x2 | Caratteri / colonne: | 16 caratteri x 2 righe |
|---|---|---|---|
| Tipo LCD: | FSTN, negativo, trasmettitore | Ottica: | Alle 12 |
| Il contorno Dim.: | 40.9 ((H) x 20.9 ((V) x 5.3 ((T) (mm) | Zona di osservazione: | 36 ((H) x 10 ((V) (mm) |
| Dimensione del punto: | 0.365 ((H) x 0,375 ((V) (mm) | Dot Pitch: | 0.385 ((H) x 0.395 ((V) (mm) |
| Metodo di guida: | 1/16 Ciclo di lavoro, 1/5 Bias | Temperatura di funzionamento: | -10°C a +60°C |
| Impiegati di stoccaggio: | da -20°C a +70°C | Numero di pin: | 11 perni |
| Controller: | ST7032 o equivalente | Interfaccia: | Interfaccia IIC MPU |
| Collegamento: | ZIF FPC | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display LCD 16x2 caratteri COG,Display LCD COG 3.3V,Modulo LCD a cog MPU I2C |
||
1602 COG Modulo LCD a caratteri, LCD 16x2 Display a caratteri Introduzione al prodotto
SAEF Technology SF1602JR-269 è un modulo di visualizzazione LCD monocromo a caratteri COG 16X2. È dotato di un controller ST7032 o IC equivalente e supporta le interfacce I2C e MPU.La tensione di alimentazione del modulo LCD 1602 del display a caratteri SF1602JR-269 è di 3SF1602JR-269 è la modalità negativa di trasmissione FSTN.Può funzionare a temperature comprese tra -10 °C e +60 °CIl suo range di temperatura di conservazione è compreso tra -20 °C e +70 °C. Questo modulo LCD inizialmente non aveva un touch, ma il pannello touch è personalizzabile. Il modulo SF1602JR-269 è ampiamente utilizzato negli strumenti,lettori di schede, dispositivi sensori, terminali POS, lettori di contanti, dispositivi portatili, analizzatori medici, e altro ancora.
Caratteristiche:
1Le dimensioni esterne di questo display LCD da 16 x 2 caratteri sono di 40,9 x 20,9 x 5,3 mm, con 16 caratteri x 2 linee.
2Questo display LCD monocome 16x2 COG supporta le interfacce IIC e MPU. La tensione tipica per il modulo è di 3,3V e può funzionare tra 2,7V e 4,5V.
3La corrente di alimentazione di questo LCD 1602 COG è di 160 uA (massimo 230 uA).
4Il modulo di caratteri 16x2 funziona bene nella direzione di visione delle 12 ore.
5Questo LCD COG 1602 è una versione conveniente, a basso prezzo e con elevate prestazioni.
6. Questo 1602 carattere COG LCD viene fornito con varie opzioni di colore di retroilluminazione, tra cui bianco, giallo verde, ambra, blu, e altro ancora.
7Questo display LCD 16x2 ha un metodo di connessione FPC ZIF e la lunghezza del FPC può essere personalizzata, rendendo facile la progettazione e l'installazione.
Informazioni sulla produzione:
| Prodotto: | Display LCD con caratteri COG da 16x2 |
| Tipo LCD: | FSTN, negativo, trasmettitore |
| Caratteri / Colonne: | 16 caratteri x 2 righe |
| Ottica: | Alle 12 |
| Il contorno Dim.: | 40.9 ((H) X 20.9 ((V) X 5.3 ((T) (mm) |
| Zona di osservazione: | 36 ((H) X 10 ((V) (mm) |
| Dot Pitch: | 0.385 ((H) X 0.395 ((V) (mm) |
| Dimensione dei punti: | 0.365 ((H) X 0,375 ((V) (mm) |
| Metodo di guida: | "C'è un'altra via" (Spagna), 1/16 |
| Temperatura di funzionamento: | -10°C a +60°C |
| Temperatura di conservazione: | -20°C a +70°C |
| Controller: | ST7032 O equivalente |
| Collegamento: | ZIF FPC |
| Numero di pin: | 11 pin |
| Interfaccia: | Interfaccia IIC MPU |
| Rispetto: | Compliance REACH e RoHS |
1602 Modulo LCD a caratteri COG, LCD 16x2 Display di caratteri Disegno del prodotto
Definizione del pin:
Pin1 CAP1N per circuito di potenziamento della tensione (VDD-VSS), condensatore esterno circa 0,1 u ~ 4,7 uf
Pin2 CAP1P per circuito di potenziamento della tensione (VDD-VSS), condensatore esterno circa 0,1 u ~ 4,7 uf
Pin3 VLCD DC/DC voltage converter. Collegare un condensatore tra il termico e il VIN quando viene utilizzato il booster integrato.Regolazione del contrasto
Pin4 VIN-VDD VDD: da 2,7 a 5,5 V
Pin5 VIN-VDD VDD: da 2,7 a 5,5 V
Pin6 SHLS Segnali di cemento direzione selezionata:
0: Seg1~80 Indirizzo della colonna 79~0 (invertito)
1: Seg1~80 Indirizzo della colonna 0~79 ((Normale)
Pin7 SHLC Direzione dei segnali comuni selezionata:
0: Com1~16 Indirizzo della riga 15~0 (invertito)
1: Com1~16 Indirizzo della riga 0~15 ((Normale)
Pin8 VSS a terra (0V)
Pin9 SDA Nell'interfaccia I2C DB7 (SDA) è l'input dei dati e DB6 (SCL) è l'input del clock.
Pin10 SCL Nell'interfaccia I2C DB7 (SDA) è l'input dei dati e DB6 (SCL) è l'input dell'orologio.
Pin11 XRESET Pin di reset esterno. Solo se viene utilizzata la potenza di reset, il pin XRESET deve essere fissato a VDD.

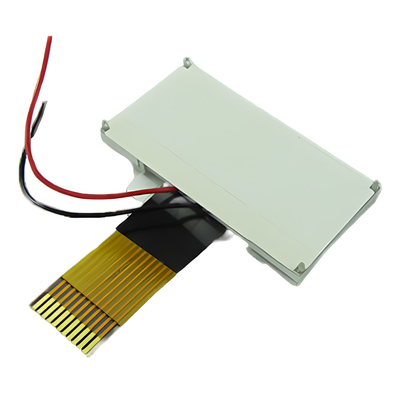

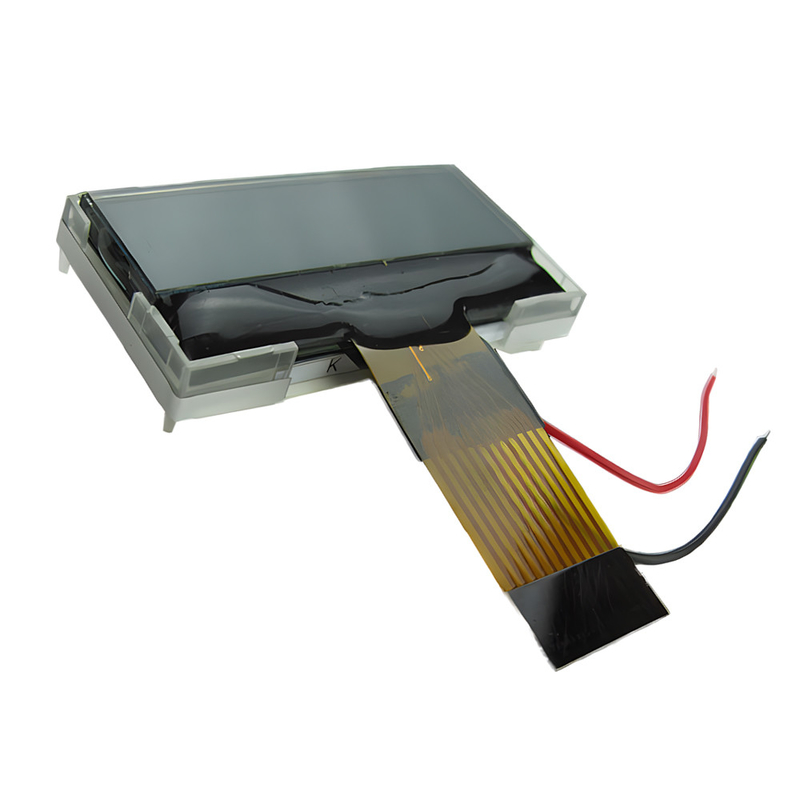

Modulo LCD a caratteri 1602 COG, LCD 16x2 Display di caratteri Immagine del prodotto
