Dettagli:
|
| Prodotto: | 1Display TFT PCAP da.54 pollici | touch screen: | con schermo sensoriale capacitivo |
|---|---|---|---|
| Risoluzione: | 320x320 | Direzione di visione: | IPS Tutti gli angoli di visione |
| IC del driver: | ST7796S | Numero di pin: | 12 perni |
| Connessione: | Collegamento (OK-14GM012-04) | Luminanza di superficie: | 300 cd/m2 (nits) |
| Interfaccia: | Mipi | Durata di vita del LED: | 40,000 ore |
| Temperatura di funzionamento: | °C -20 - 70 | Temperatura di conservazione: | -30 a 80 °C |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Conformità Rohs & Reach |
| Evidenziare: | Display TFT quadrato 320x320,Display TFT quadrato a touchscreen capacitivo |
||
1Display TFT quadrato da 0,54 pollici, 320*320 pixel 1,54 pollici Display touchscreen capacitivo Introduzione al prodotto
SAEF Technology SF-TC154B-8873A-CT TFT LCD Display è un display LCD TFT all'angolo visivo di tipo IPS da 1,54 pollici con risoluzione di 320x320 pixel.Questo modulo di visualizzazione LCD TFT è integrato con controller ST7796S o IC equivalenteQuesto schermo LCD TFT ad alta luminosità ha una tensione di funzionamento di 2,8 V (valore tipico).
Il modulo TFT SF-TC154B-8873A-CT è un modulo LCD in modalità quadrata, con luminosità di 300 cd/m2.Se volete aumentare la luminosità, contattateci per ulteriore supporto tecnico.
Caratteristiche:
1Questo display TFT da 1,54 pollici misura 1,54 pollici in diagonale e ha una risoluzione quadrata 320x320.
2Questo display PCAP TFT da 1,54 pollici è un LCD TFT a colori pieni con touch screen capacitivo (CTP), e CTP è l'interfaccia IIC.
3Questo modulo LCD TFT da 1,54 pollici supporta le interfacce MIPI.
4La dimensione del modulo di questo schermo LCD da 1,54 pollici è di 31,52x33,72x1,15 mm (senza touchscreen), 35,7x39,5x2,3 mm (con touchscreen) e la dimensione dell'area attiva è di 27,74 x 27,74 mm.
5Questo touchscreen capacitivo da 1,54 pollici ha un controller ST7796S integrato con una gamma di tensione di alimentazione logica da 2,6V a 3,3V.
6Questo touch screen TFT da 1,54 pollici può funzionare a temperature da -20°C a +70°C e la sua gamma di temperatura di conservazione è da -30°C a +80°C.
7. Questo LCD TFT da 1,54 pollici ha una luminosità superficiale di 300 cd/m2, se volete usarlo come modalità paesaggio o regolare la luminosità, contattateci per ulteriore supporto tecnico.
8Questo display TFT da 1,54 pollici importa segnali attraverso il connettore a 12 pin.
9. schermo LCD TFT da 1,54 pollici con risoluzione opzionale di 240 * 240 punti, il nostro numero di modello SF-TC154B-8945B-N.
10Questo display TFT da 320*320 pixel da 1,54 pollici è ampiamente utilizzato in metri e strumenti, dispositivi GPS, terminali POS, lettori di cassa, scanner, domotica, telefoni di conferenza, analizzatori, elettrodomestici,automazione domestica, sistema di sicurezza, ecc.
Informazioni sul prodotto:
| Prodotto: | 1.54 pollici PCAP TFT Display |
| Risoluzione: | 320x320 |
| Schermo tattile: | Con schermo touch capacitivo |
| Direzione di visione: | IPS Tutti gli angoli di visione |
| Numero di pin: | 12 pin |
| Controllo del driver: | ST7796S |
| Collegamento: | Connettore (OK-14GM012-04) |
| Interfaccia: | MIPI |
| Luminanza superficiale: | 300 Cd/m2 (nit) |
| Durata di vita del LED: | 40000 ore |
| Temperatura di funzionamento: | -20 a 70 °C |
| Temperatura di conservazione: | -30 a 80 °C |
| Rispetto: | Conformità Rohs & Reach |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 |
1Display TFT quadrato da 0,54 pollici, 320*320 pixel 1,54 pollici Disegno del prodotto a touchscreen capacitivo
Definizione del pin:
Pin1 GND I/O Ground
Segnali di orologeria Pin2 CP I DSI-CLK+
Pin3 CN I/O DSI-CLK- segnali di orologeria
Pin4 GND I Terzo
Pin5 D0P I DSI-D0+ segnali di orologeria
Pin6 D0N I DSI-D0- segnali di orologeria
Pin7 GND I/O Ground
Pin8 LED+ I LED Anodo
Pin9 LED- I/O LED catodo
Pin10 RESET I/O Segnale di ingresso LCM Reset
Pin11 TE I Potenza di effetto lacerante
Pin12 VCC I/O L alimentazione 2.8V
CTP Pin Definizione:
Pin1 GND
Pin2 VDD
Pin3 SCL
Pin4 INT
Pin5 SDA
Pin6 RST
Pin7 Nessuna connessione
Pin8 Nessuna connessione
Pin9 Nessuna connessione
Pin10 Nessuna connessione

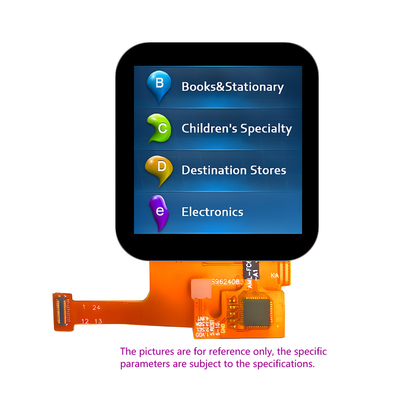

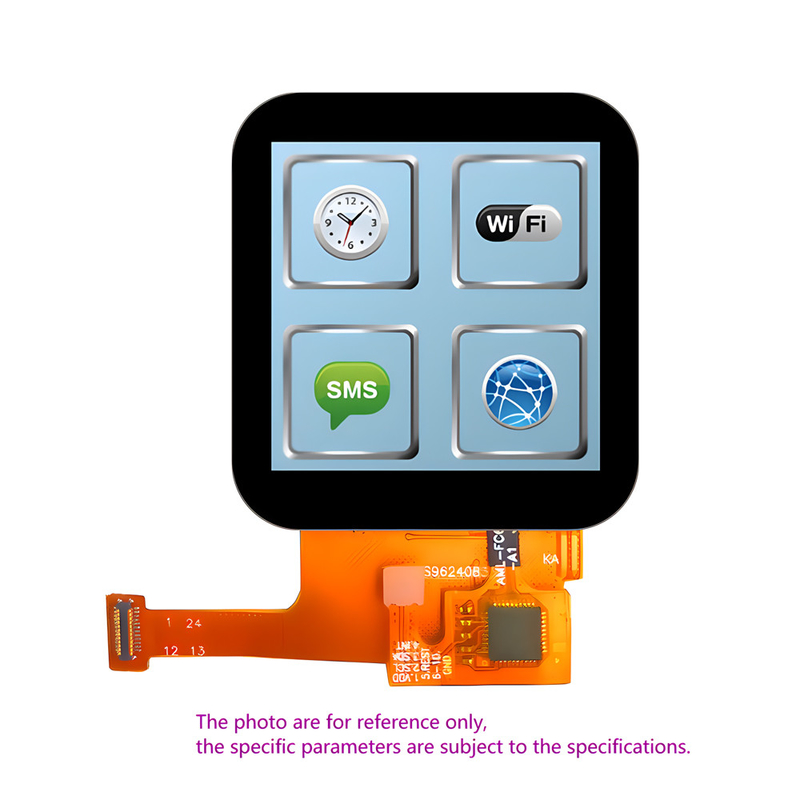

1Display TFT quadrato da 0,54 pollici, 320*320 pixel 1,54 pollici Display touchscreen capacitivo Immagine del prodotto
