Dettagli:
|
| Prodotto: | 3.5 pollici TFT LCD touchscreen | Risoluzione: | 320x480 HVGA |
|---|---|---|---|
| Direzione di visione: | Alle 12 | Numero di pin: | 40 pin |
| Interfaccia: | MCU 8/16BIT, SPI 3/4wire | Luminanza di superficie: | 500 cd/m2 ((nits) |
| Il contorno Dim.: | 54.48 ((H) x 84.71 ((V) x 3.40 ((T) (mm) | Area attiva: | 48.96 ((H) x73.44 ((V) (mm) |
| Dispositivo touch: | Con pannello sensoriale capacitivo | IC del driver: | ILI9488 |
| CTP driver: | FT6336U | Connessione: | Collegamento |
| Temperatura operativa.: | -20°C a +70°C | Temperatura di stoccaggio.: | -30°C a +80°C |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 3.5 pollici TFT LCD touch screen,SPI MCU LCD touch screen |
||
A proposito di questo articolo SFTO350PY-7118A-CT TFT con modulo touchscreen
Lo schermo LCD touch SFTO350PY-7118A-CT di SAEF Technology è un display TN da 3,5 pollici progettato appositamente per applicazioni che richiedono un display ad alta risoluzione e alta luminosità.Di seguito è riportata un'introduzione dettagliata del prodotto:
Direzione di installazione:
- Il prodotto standard è un modulo LCD in modalità verticale, adatto alla maggior parte degli scenari di applicazione di installazione verticale.
-Se avete bisogno di requisiti speciali come la modalità orizzontale, potete contattarci per il supporto tecnico e servizi personalizzati.
Scenari di applicazione:
- Adatto a varie applicazioni quali pannelli di controllo industriali, attrezzature mediche, strumenti, dispositivi domestici intelligenti, ecc.
Nei pannelli di controllo industriali, il modulo touchscreen LCD SFTO350PY-7118A-CT di SAEF Technology può svolgere molteplici ruoli, migliorando l'efficienza operativa e l'esperienza dell'utente.la tecnologia touch screen a capacità e le caratteristiche di visualizzazione ad alta luminosità del modulo SFTO350PY-7118A-CT lo rendono una scelta ideale per i pannelli di controllo industriali, specialmente in situazioni in cui è necessario un controllo preciso e una visualizzazione chiara.questo modulo può migliorare il livello di intelligenza e la comodità operativa dei sistemi di automazione industriale.
Caratteristiche
| Prodotto: | 3.5 pollici TFT LCD touch screen |
| Risoluzione: | 320x480 HVGA |
| Interfaccia: | MCU 8/16BIT, SPI 3/4wire |
| Numero di pin: | 40 pin |
| Direzione di visione: | Alle 12 |
| Luminanza superficiale: | 300 Cd/m2 ((nits) |
| Il contorno Dim.: | 54.48 ((H) x 84.71 ((V) x 3.40 ((T) (mm) |
| Area attiva: | 48.96 ((H) x73.44 ((V) (mm) |
| Schermo tattile: | Con pannello sensoriale capacitivo |
| Conduttore CTP: | FT6336U |
| Controllo del driver: | ILI9488 |
| Collegamento: | Collegamento |
| Temperatura di funzionamento: | -20°C a +70°C |
| Temperatura di conservazione: | -30°C a +80°C |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 |
| Conformità: | Compliance REACH e RoHS |
Disegno di contorno meccanico
Definizione del pin dell'interfaccia
|
Pin- No, no, no, no. |
Il simbolo | Funzione |
| 1 | XL | Tocca la linea sinistra. |
| 2 | U U | Tocca il circuito superiore |
| 3 | XR | Tocca la linea di fine destra. |
| 4 | YD | Tocca la linea inferiore |
| 5 | GND | Terreno |
| 6 | IOVCC | Fornitore di alimentazione 1.8V |
| 7 | VCC | Fornitura di alimentazione 2,8 V |
| 8 | FMARK | Segnale di sincronizzazione del quadro |
| 9 | CS | Chip selezionare pin di ingresso (attiva bassa) |
| 10 | RS | Visualizzazione parallela dei dati/pin di selezione dei comandi |
| 11 | WR/SPI_SCL | Abilitazione di scrittura in interfaccia parallela MCU 8080 / pin SCL come orologio seriale |
| 12 | R & S | Leggere abilitato nell'interfaccia parallela 8080 MCU. |
| 13 | SPI_SDA | pin bidirezionale di ingresso/uscita di dati seriali |
| 14 | SPI_SDO | Fonte di dati seriali |
| 15 | RISET | Input di reset esterno. |
| 16 | GND | Terreno |
| 17-32 | DB0-DB15 | Bus dati di interfaccia parallela MCU. |
| 33 | LEDA | Luce posteriore a LED ((Anodo) |
| 34-36 | LEDK | Luce posteriore a LED (cathode) |
| 37 | GND | Terreno |
| 38 | IM0 | Selezionare la modalità di interfaccia |
| 39 | IM1 | Selezionare la modalità di interfaccia |
| 40 | IM2 | Selezionare la modalità di interfaccia |
Definizione di pin di interfaccia touchscreen capacitiva
| 1 | CTP_RST | Ripristino dello schermo touch |
| 2 | CTP_INT | Segnale di interruzione del touch screen |
| 3 | CTP_SDA | Segnale di dati touch screen |
| 4 | CTP_SCL | Segnale dell' orologio sullo schermo tattile |
| 5 | GND | Terreno |
| 6 | VDD | Fornitore di energia |
Specifica ottica
| Articolo | Il simbolo | Condizione | Min. | Tipo | Max. | Unità | |
|
luminosità bianca (Al centro) |
Lv |
Θ=0 NormalmenteVisualizzazione AngoloIBL= 120mA |
- Non lo so. | 300 | - Non lo so. | cd/m2 | |
| Tempo di risposta | Tr+Tf | - Non lo so. | 20 | 40 | ms | ||
| Rapporto di contrasto | CR | - Non lo so. | 500 | - Non lo so. | - Non lo so. | ||
|
ColoreCromaticità (CIE1931) |
Bianco | Wx | 0.292 | 0.307 | 0.322 | ||
| Wy. | 0.312 | 0.327 | 0.342 | ||||
|
Angolo di visione |
- Oh, no. |
L |
CR≥10 |
- Non lo so. | 70 | - Non lo so. | |
| ΘR | - Non lo so. | 70 | - Non lo so. | ||||
|
Ver |
I | - Non lo so. | 60 | - Non lo so. | |||
| ΘD | - Non lo so. | 60 | - Non lo so. | ||||
| Uniformità della luminosità | Media | Θ=0 | 80 | 90 | - Non lo so. | % | |
| Gamma di colori | NTSC | Θ=0 | 57 | 60 | - Non lo so. | % | |
| Direzione ottimale | 12 0' CLOCK | ||||||
Caratteristiche elettriche
| Articolo | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità |
| tensione di alimentazione analogica | VDD | 2.4 | 2.8 | 3.3 | V. |
| Tensione di alimentazione digitale | VDDI | 1.65 | 1.8 | 3.3 | |
| Segnale di ingresso Voltaggio | HIV | 0.7VDDI | - | VDDI | V. |
| VIL | GND | - | 0.3VDDI | V. |
Caratteristiche della retroilluminazione
| Articolo | Il simbolo | Min. | Tipologia | Max. | Unità |
| Corrente LED | IL | - | 90 | 120 | mA |
| Voltaggio LED | VL | - | 2.8 | 3.2 | V. |
| Tempo di vita dei LED in funzione | Ora | 30000 | 40000 | Orario |

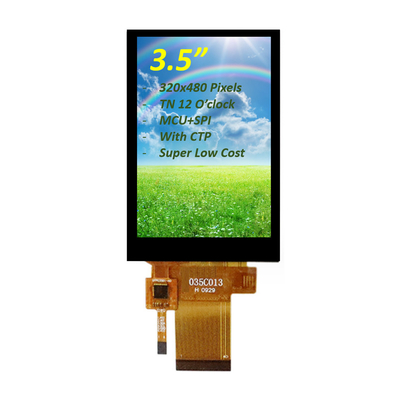

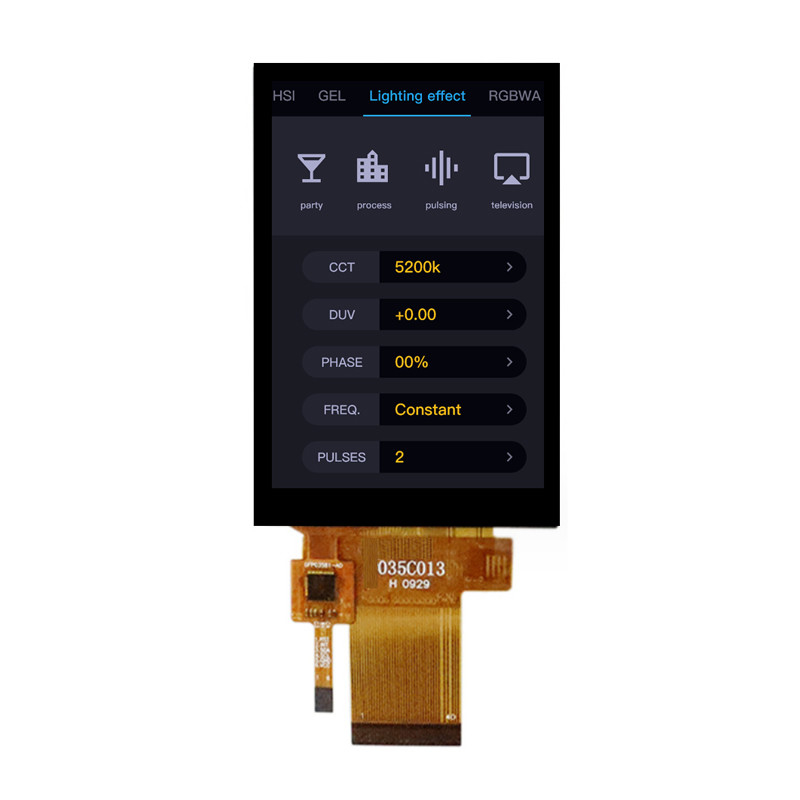

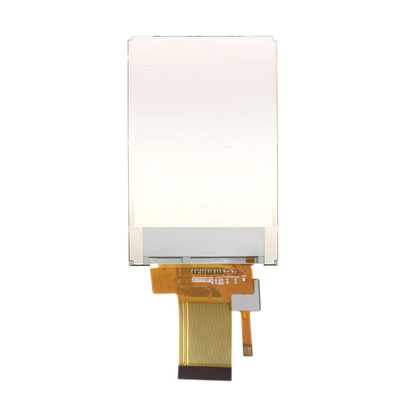

Immagine del prodotto
