Dettagli:
|
| Prodotto: | schermo LCD touch 3,5" | Risoluzione: | 320x240 punti |
|---|---|---|---|
| touch screen: | con il touch screen di PCAP | Lente della copertura: | Personalizzabile |
| Direzione di visione: | Alle sei. | Interfaccia: | INTERFACCIA DI RGB |
| Il contorno Dim.: | 76.9x63.9x4.65 mm | Numero di pin: | 54 perni |
| Corrente di alimentazione della retroilluminazione: | 20 mA | Voltaggio di alimentazione della retroilluminazione: | 19,2 V |
| Connessione: | Collegamento | Luminanza di superficie: | 320 cd/m2 |
| Tensione di alimentazione per la logica: | 1.6~3.3 V | Voltaggio di ingresso: | VDD+0.3 V |
| Temperatura di funzionamento: | °C -20 - 70 | Temperatura di conservazione: | -30 a 80 °C |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 3.5 LCD touch screen,54 Pin LCD touch screen,320x240 LCD touch screen |
||
3.5" TFT LCD Touch Screen Display RGB 320x240 Paesaggio 54 Pin Con Touch Screen Capacitive Introduzione al prodotto
SAEF TECHNOLOGY SF-TO350M-8840A-CT è una cella LCD da 3,5 pollici con transistor a film sottile come elementi attivi e contiene pixel.3) pannello TN-LCD principale di tipo trasmissivo da polliciLa risoluzione del pannello è di 320 ((RGB) x 240 pixel e può visualizzare fino a 16,7M di colore.
SF-TO350M-8840A-CT è dotato di PCAP touch screen OCA, il PCAP è di struttura G + G. SF-TO350M-8840A-CT supporta l'interfaccia RGB mentre il touch screen è l'interfaccia IIC.
Il modulo LCD TFT SF-TO350M-8840A-CT è ampiamente utilizzato nella scatola nera, nei dispositivi intelligenti, nei POS mobili, nel lettore di cassa, nel telefono portatile GPS, nella macchina da ordinare alimentare portatile, negli analizzatori di segnali,attrezzature di laboratorio da banco, sistema di sicurezza, domotica, mini lettore audio, baby monitor e altri dispositivi portatili, ecc.
Caratteristica:
| Prodotto: | schermo LCD touch 3,5" |
| Risoluzione: | 320X240 punti |
| Lenti di copertura: | Personalizzabile |
| Interfaccia: | Interfaccia RGB |
| Numero di pin: | 54 pin |
| Schermo tattile: | Con PCAP touch screen |
| Luminanza superficiale: | 320 Cd/m2 (possibile personalizzare) |
| Direzione di visione: | Alle sei. |
| Il contorno Dim.: | 76.9x63.9x4.65 mm |
| Corrente di alimentazione della retroilluminazione: | 20 MA |
| Voltaggio di alimentazione della retroilluminazione: | 19.2 V |
| Collegamento: | Collegamento |
| Voltaggio di ingresso: | VDD+0,3 V |
| Tensione di alimentazione per logica: | 1.6~3.3 V |
| Temperatura di funzionamento: | -20 a 70 °C |
| Temperatura di conservazione: | -30 a 80 °C |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 |
| Rispetto: | Compliance REACH e RoHS |
Definizione del pin dell'interfaccia
| - No, no, no. | Nome PIN | I/O | Descrizione |
| 1 | LED-K1 | Io... | Catodo a LED |
| 2 | LED-K2 | Io... | Catodo LED collegato a LED-K1 |
| 3 | LED-A1 | Io... | Anodo a LED |
| 4 | LED-A2 | Io... | L'anodo LED collegato al LED-A1 |
| 5-7 | NC | - | Nessuna connessione |
| 8 | /RESET | Io... | Ripristinare pin |
| 9 | CS | Io... | Pin di ingresso per il segnale di selezione del chip |
| 10 | SCL | Io... | Segnale dell'orologio SPI |
| 11 | SDI | Io... | Pin di ingresso dell'interfaccia SPI |
| 12 | B0 | Io... | Segnale di dati blu (LSB) |
| 13-19 | B1-7 | Io... | Segnale di dati blu |
| 20 | G0 | Io... | Segnale di dati VERDE |
| 21-27 | G1-7 | Io... | Segnale di dati VERDE |
| 28 | R0 | Io... | Segnale di dati RED (LSB) |
| 29-35 | R1-7 | Io... | Segnale di dati RED |
| 36 | HSYNC | Io... | Segnale di sincronizzazione orizzontale |
| 37 | VSYNC | Io... | Segnale di sincronizzazione verticale |
| 38 | Doc. | Io... | Segnale dell' orologio per campionare ogni data |
| 39-40 | NC | - | Nessuna connessione |
| 41 | VDD | Io... | Fonte di alimentazione +2,8V |
| 42 | VDDIO | Io... | 1.8V~2.8V Fonte di alimentazione |
| 43 | U U | Io... | Pin del pannello touch |
| 44 | XL | Io... | |
| 45 | YD | Io... | |
| 46 | XR | Io... | |
| 47-51 | NC | - | Non connessione |
| 52 | ENABLE | Io... | Controllo abilitato dei dati di ingresso |
| 53-54 | GND | Io... | Terreno di potenza |
Limite assoluto massimo
| Articolo | Il simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 1.6~3.3 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr | - Da 20 a 70 | °C |
| Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |
Caratteristiche elettro-ottiche della retroilluminazione
| Articolo | Il simbolo | Minore | TYP | Max. | Unità | Condizione |
| Tensione di alimentazione | Vf | 17.5 | 19.2 | 20.5 | V. | Se=20mA |
| Corrente di alimentazione | Se | - | 20 | - | mA | - |
| Voltaggio inverso | V.R. | - | - | 5 | V. | - |
| Dissipazione di potenza | Pd | - | 288 | - | mW | - |
| Intensità luminosa | 260 | 320 | 350 | Cd/m2 | Se=20mA | |
| Uniformità per la CML | - | 80 | - | - | Percentuale | Se=20mA |
| Colore della retroilluminazione | Bianco | |||||
Prova di affidabilità
| Articolo | Condizione | Tempo (ore) | Valutazione |
| Temperature elevate | 80°C | 120 |
Nessuna anomalia. in funzioni e apparenza |
|
Temperatura elevata
|
70°C | 120 | |
| Tenuta a bassa temperatura | -30°C | 120 | |
| A bassa temperatura | -20°C | 120 | |
| Umidità | 60°C/ 90%RH | 120 | |
| Temperatura di scossa termica |
-20 °C ¬ 25 °C ® 70 °C (0,5 ore ¬ 5 minuti ® 0,5 ore) |
10 cicli |

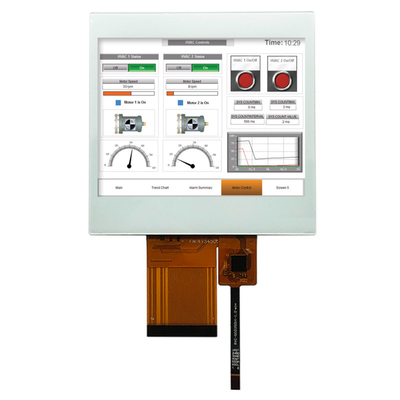

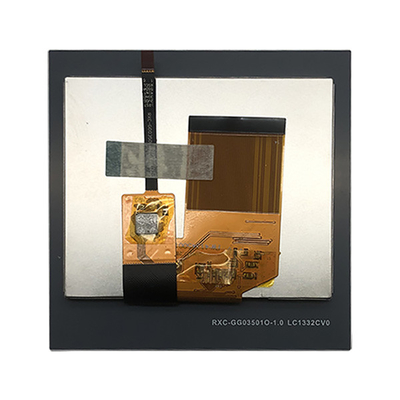

3.5" TFT LCD Touch Screen Display RGB 320x240 Paesaggio 54 Pin Con Touch Screen Capacitivo Immagine del prodotto
Impianti di fabbrica e certificati
Tocco di capacità prevista (PCAP)
La tecnologia touch PCAP (Projected Capacitive) offre una risposta rapida e sensibile e un'affidabilità di livello professionale.
La tecnologia di touch screen capacitive proiettata è progettata per applicazioni industriali, mediche e automobilistiche rigorose.che è una soluzione integrata incorporata che aiuta a semplificare la catena di fornitura e l'assemblaggio.
Vetro di copertura:
1Forma: dimensioni, forme, trattamenti dei bordi, fori e tagli su misura
2. Colore: stampa in seta, logo
3Materiale di vetro: vetro Gorilla, vetro temperato, PMMA
4Trattamenti: specchio, AG, AR, AF
Sensore:
1. Materiale sensore: vetro, pellicola, pellicola+film
2FPC: Disegno di forma facoltativo
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e così via
4Interfaccia: I2C, USB, RS232
