Dettagli:
|
| Prodotto: | 2Display LCD TFT da 0,8 pollici | Risoluzione: | 480x640 punti |
|---|---|---|---|
| IC del driver: | ILI9806E o ST7701 o equivalente | Dispositivo touch: | Senza touch screen (personalizzabile) |
| Dimensione di vetro di copertura: | Personalizzabile | Direzione di visione: | Libero (80/80/80/80) |
| Il contorno Dim.: | 50 (W) x 69,2 (L) x 2,35 (T) mm | Area attiva: | 43.20 x 57,60 mm |
| Interfaccia: | RGB (personalizzabile) | Connessione: | Tipo del connettore di FPC |
| Numero di pin: | 40 pin (personalizzabili) | Luminanza di superficie: | 260 cd/m2 ((nits) |
| Tensione di alimentazione: | 3,2 V | Tipo di retroilluminazione: | LED bianco |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 2Modulo di visualizzazione LCD TFT da 0 |
||
2.8 pollici 480X640 punti Modulo di visualizzazione LCD TFT industriale Interfaccia RGB, Cina 2.8 pollici TFT Produttore Fornitore Introduzione del prodotto
Questo prodotto è un display ad alta risoluzione PPI con una diagonale di 2,8 pollici e una risoluzione di 480x640.utilizza la tecnologia IPS full view display per rendere questo prodotto adatto ad alcune applicazioni di fascia alta.
Il modulo LCD TFT SF-TO280PY-8990B-N è un modulo a ritratto di dimensioni diagonali da 2,8 ′′ in modalità ritratto ad alta risoluzione 480x640, il modulo LCD SF-TO280PY-8990B-N supporta l'interfaccia RGB.L'interfaccia è personalizzabile. Il modello SF-TO280PY-8990B-N ha dimensioni di modulo di 50 ((W) x 69,2 ((L) x 2,35 ((T) mm e dimensioni di area attiva di 43,20 x 57,60 mm. SF-TO280PY-8990B-N è integrato con ILI9806E,o ST7701 o Controller IC del driver equivalente sul modulo, e la sua tensione di alimentazione logica varia da 2,6V a 3,4V. il valore tipico è di 3,2V. La luminanza superficiale è di 260 cd/m2 (Nits).e temperatura di conservazione da -30 a 80 gradi.
Il modello è stato ampiamente utilizzato nel terminale POS, lettore di cassa, sistemi embedded, automazione, GPS, attrezzature mediche, dispositivi industriali,attrezzature di sicurezza che richiedono un display TFT di alta qualità e immagine colorata.
Codice di sicurezza:
| Articolo 1 | Classificazione: | Unità |
| Dimensioni di visualizzazione | 2.8 | centimetro |
| Dimensioni di linea | 50*69.2*2.35 | mm |
| IC del driver | ILI9806E-2C | - |
| Tipo di interfaccia | RGB | un po ' |
Descrizione del PIN:
| Il numero di identificazione. | Il simbolo | Funzione |
| 1 | LED- | Luce posteriore a LED (cathode) |
| 2 | LED+ | Luce posteriore a LED ((Anodo) |
| 3 | GND | Terreno |
| 4 | VDD | Fornitura di alimentazione. 2.8V |
| 5 - 12 | DB0-DB7(B0-B7) | Dati blu RGB |
| 13-20 |
DB8-DB15(G0-G 7) |
Dati in verde RGB |
| 21-28 |
DB16-DB23(R0-R 7) |
Dati di colore rosso RGB |
| 29 | GND | Terreno |
| 30 | PCLK | Segnale d'orologio a punti per il funzionamento dell'interfaccia RGB |
| 31 | VDD | Fornitura di alimentazione. 2.8V |
| 32 | HSYNC | Segnale di sincronizzazione di linea per il funzionamento dell'interfaccia RGB |
| 33 | VSYNC | Segnale di sincronizzazione del fotogramma per il funzionamento dell'interfaccia RGB |
| 34 | DE | Segnale di attivazione dati per il funzionamento dell'interfaccia RGB |
| 35 | NC | NC |
| 36 | GND | Terreno |
| 37 | CS | Chip selezionare pin di ingresso |
| 38 | RISET | Input di reset esterno. |
| 39 | SCL | Orologio di interfaccia SPI |
| 40 | SDA | Segnale di ingresso seriale |
2.8 pollici 480X640 punti Industrial TFT LCD Display Module Interfaccia RGB, Cina 2.8 pollici TFT Produttore Fornitore Disegno del prodotto
Dietroilluminazione a LED:
| Articolo | Il simbolo | Minore | TYP | Max. | Unità |
Esame Condizione |
Nota |
| Tensione di alimentazione | Vf | - | 3.2 | - | V. | Se=80 mA | - |
| Corrente di alimentazione | Se | - | 80 | mA | - | ||
| Voltaggio inverso | V.R. | - | 5 | V. | |||
| Dissipazione di potenza | Pd | - | mW | ||||
| Intensità luminosa per LCM |
- |
- | 260 | - | Cd/m2 | Se=80mA | - |
| Uniformità per la CML | 80 | % | Se=80 mA | - | |||
| Colore della retroilluminazione | Bianco | ||||||
Caratteristiche ottiche:
| - No, no, no, no. | Articolo 1 | Il simbolo | Condizioni | Specificità | Unità | Nota | |||
| Min. | Tipologia | Max. | |||||||
| 1 | Tempo di risposta | Tr+Tf | 25°C | - | 25 | 35 | Signora | (1) (2) | |
|
2 |
Transmittanza (senza Polarizzatore) |
T(%) |
- |
- |
4.05 |
- |
- |
||
|
3 |
Tasso di contrasto |
Cr |
θ=0, Normalmente vedere angolo |
700 |
1000 |
- |
- |
(1)(3) |
|
|
4 |
Visualizzazione Angolo |
Oh, no. | θR |
CR>10 |
- | 85 | - |
Deg |
|
| θL | - | 85 | - | ||||||
| Ver. | Θ+ | - | 85 | - | |||||
| - Sì, certo. | - | 85 | - | ||||||
|
5 |
Cromaticit y |
Bianco | X |
C-light |
0.283 | 0.303 | 0.323 |
- |
- |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| Rosso | X | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| Verde | X | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| Blu | X | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

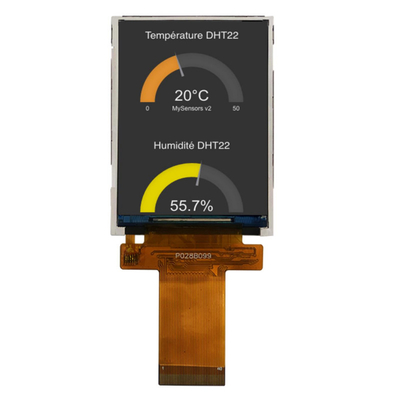

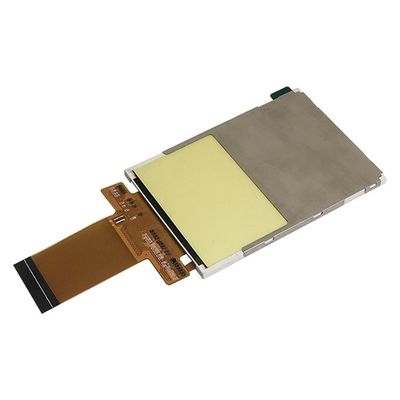

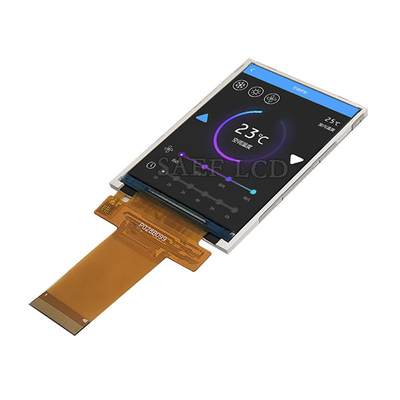

2.8 pollici 480X640 punti Industrial TFT LCD Display Module Interfaccia RGB, Cina 2,8 pollici TFT Produttore Fornitore Immagini del prodotto
Impianti di fabbrica e certificati
Pannello sensoriale a capacità proiettata (PCAP)
La tecnologia touch PCAP (Projected Capacitive) offre una risposta rapida e sensibile e un'affidabilità di livello professionale.
la tecnologia di schermo touch capacitivo proiettato è progettata per applicazioni industriali, mediche e automobilistiche rigorose.che è una soluzione integrata incorporata che aiuta a semplificare la catena di fornitura e l'assemblaggio.
Vetro di copertura:
1Forma: dimensioni, forme, trattamenti dei bordi, fori e tagli su misura
2. Colore: stampa in seta, logo
3Materiale di vetro: vetro Gorilla, vetro temperato, PMMA
4Trattamenti: specchio, AG, AR, AF
Sensore:
1. Materiale sensore: vetro, pellicola, pellicola+film
2FPC: Disegno di forma facoltativo
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e così via
4Interfaccia: I2C, USB, RS232
