15Display TFT industriale da 0,6 pollici fornitore cinese, multimediale ottimale Display LCD FHD TFT da 15,6 pollici con 1000 nit

15Display TFT industriale da 0,6 pollici fornitore cinese, multimediale ottimale Display LCD FHD TFT da 15,6 pollici con 1000 nitDescrizione del prodotto

SFTO1560SMT-7050A3-N PCAP TFT display è un modulo LCD TFT a matrice attiva a colori da 15,6 pollici che utilizza TFT di silicio amorfo (Thin Film Transistors) come dispositivi di commutazione attiva.6 pollici diagonalmente misurato a rea attiva con risoluzioni Full-HD (1920 pixel orizzontali per 1080 pixel verticali). Ogni pixel è diviso in punti ROSSI, VERDE, BLUE disposti in strisce verticale e questo modulo può visualizzare 16,7M ((arrotondato) ((6bit+2FRC) colori e gamma di colori del 45%.Il driver LED per la guida a retroilluminazione è costruito in questo modello.

SFTO1560SMT-7050A3-N PCAP display TFT è dimostrare grafica e testi su un 1920×3×1080 dot panel con 16,7M ((8 bit) colori utilizzando eDP (Embedded Display Port) Ver1.2 interfaccia e fornendo +3.tensione di alimentazione 3VDC per la guida del pannello TFT-LCD.In questo pannello TFT-LCD SFTO1560SMT-7050A3-N, sono incorporati filtri a colori per un'eccellente performance cromatica per realizzare immagini più luminose e chiare,rendendo questo display ottimale per l'uso in applicazioni multimediali.Visualizzazioni ottimali in tutte le direzioni.Senza controllore LED a controllore di retroilluminazione.Specificità della velocità di trasferimento EDP: 2.7Gbps/2 corsia 8bit.

* Tipo di riserva
* Interfaccia eDP
* Risposta ad alta velocità
* Profondità di colore a 6 bit (Hi-FRC), Display 16.7M colori
* retroilluminazione a bordo incorporata (LED)
* Compatibile con RGB98% e NTSC45% (NTSC72% è disponibile anche)
* Alto rapporto luminosità/contrasto, basso riflesso e ampio angolo di visione
* DE (data enable) solo
* Libero di Rohs e Halogen
* TEO 6.0, ES6.0 Conforme
* Correzione gamma

Caratteristiche:

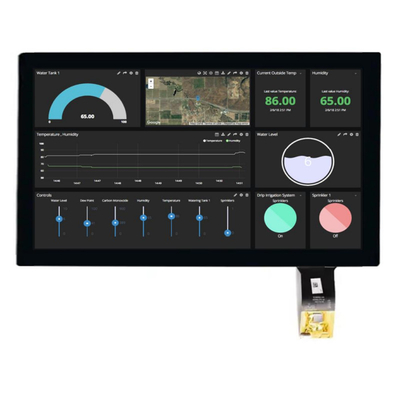

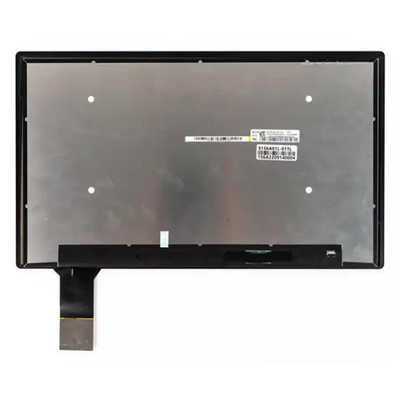

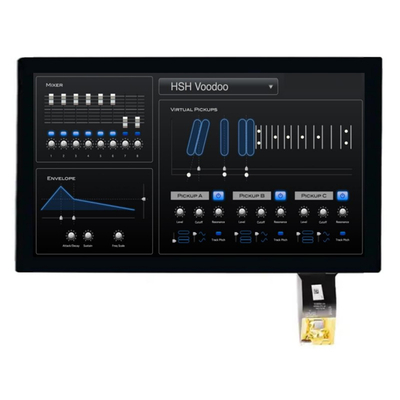

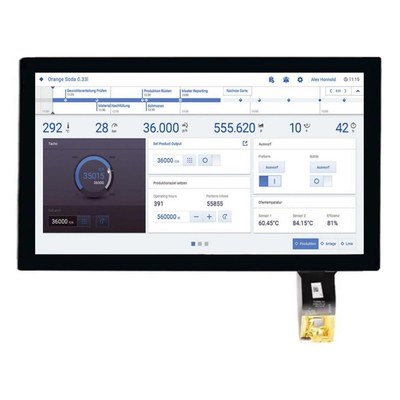

15Display TFT industriale da 0,6 pollici fornitore cinese, multimediale ottimale Display LCD FHD TFT da 15,6 pollici con 1000 nitProdotto IMagia

15Display TFT industriale da 0,6 pollici fornitore cinese, multimediale ottimale Display LCD FHD TFT da 15,6 pollici con 1000 nits ProdottoDisegno

Introduzione al DP e alle sue differenze dal DP

Controllo della retroilluminazione o di altre funzioni del pannello

Attraverso il canale AUX Nel 2010, VESA ha rilasciato eDP 1.2, che ha aggiunto la possibilità di controllare la retroilluminazione del pannello e altre funzioni tramite la trasmissione di comandi di controllo attraverso l'AUX,che può ridurre il numero di cavi eDP (questi cavi sono ora elencati come opzionali in The Physical Interface sopra)Allo stesso tempo, eDP 1.2 aggiunge anche altre nuove funzionalità per ridurre il numero di contatti e fili nel connettore, che svolge un ruolo chiave nella riduzione del peso e del volume del sistema.Attraverso il canale AUX, l'eDP può controllare le funzioni dei seguenti pannelli di visualizzazione: accendere o spegnere la retroilluminazione La regolazione della luminosità della retroilluminazione si ottiene con la frequenza PWM della retroilluminazione.Abilitare o disattivare la regolazione dinamica della retroilluminazione. Utilizza un motore a colori, un algoritmo di dithering, o inserisce uno schermo nero per la regolazione.alcuni marchi sceglieranno di avere il lato del sistema responsabile dell' regolazione dinamica della retroilluminazione su alcuni modelli, e il lato del pannello per altri modelli per essere responsabile della regolazione dinamica della retroilluminazione, quindi il controllo della retroilluminazione attraverso il canale AUX dà più flessibilità alla progettazione del sistema.

La PSR può prolungare la durata della batteria dei dispositivi mobili

PSR è probabilmente la nuova funzionalità più discussa in eDP.Dato che lo schermo è spesso congelato in situazioni di utilizzo del mondo reale, PSR può estendere efficacemente la durata della batteria dei dispositivi mobili. Se il pannello di visualizzazione vuole supportare PSR, il TCON deve avere una memoria buffer integrata nel pannello, quando visualizza uno schermo fisso,il TCON memorizzerà l'immagine nella memoria buffer, in questo momento, il dispositivo sorgente immagine (GPU o CPU) smetterà di trasmettere l'immagine, e tagliare l'interfaccia di trasmissione dell'immagine, in questo momento,il TCON visualizzerà automaticamente l'immagine memorizzata nella memoriaLa funzione PSR è apparsa per la prima volta nella specifica eDP 1.3.la prima generazione di PSR, noto anche come PSR1, quando si entra in uno schermo fisso, se una parte dell'immagine cambia, l'intero schermo deve essere aggiornato, l'uscita dell'immagine deve essere ri-trasmessa,e la memoria deve anche essere ri-immagazzinato in un intero schermo. Con eDP 1.4 Gen 2 PSR, noto anche come PSR2, è necessario aggiornare solo una parte dello schermo,il che significa che il processore grafico deve trasmettere solo una piccola quantità di dati da aggiornareRispetto a PSR1, il processore grafico deve funzionare per meno tempo, il che può ridurre ulteriormente il consumo di energia, e questa parte di PSR2 è chiamata aggiornamento parziale.La funzione di aggiornamento parziale presenta una serie di nuove sfide per i progettisti di chipInnanzitutto, il chip doveva supportare una nuova funzione chiamata Frame Sync, che consente al display di sincronizzarsi con l'orologio dell'uscita quando il canale principale è disconnesso.Questa funzione è sincronizzata con il ricevitore utilizzando la codifica dell'orologio di sistema regolabile (GTC) specificata nella trasmissione AUX DisplayPort 1.2a. Frame Sync consente all'uscita dell'immagine di aggiornare i dati memorizzati nella memoria buffer del pannello al momento appropriato.nota anche come ALPM, definito anche in eDP 1.4. ALPM richiede che il display sia in grado di uscire dal standby e di dormire molto rapidamente; 500 nanosecondi devono essere fuori standby e 20 microsecondi devono essere fuori sonno,che è molto più veloce di No Link Training, il che richiede circa 100 microsecondi.

Riduzione del voltaggio del canale principale e del voltaggio AUX

Prima dell'eDP 1.4, lo strato fisico (PHY) dell'uscita specifica eDP ha avuto lo stesso livello di fluttuazione della tensione dell'uscita DisplayPort,quindi il dispositivo di output DisplayPort potrebbe essere convertito in un output eDP con cambiamenti minimi di protocollo, fornendo flessibilità nella progettazione del sistema e della matrice.l'uscita supporta una vasta gamma di amplitudini di oscillazione della tensione differenziale del segnale, da un minimo di 400mVpp a un massimo di 1,2Vpp. Tuttavia, nelle applicazioni eDP, 400mVpp ha un oscillato di tensione maggiore di quello richiesto nella maggior parte dei ricevitori,specialmente quando si utilizza solo un cavo di visualizzazione cortoDi conseguenza, eDP 1.4 riduce l'ampiezza del canale principale a 200 mVpp, riducendo significativamente il consumo di energia dell'interfaccia di trasmissione ad alta velocità.Oltre a ridurre l'ampiezza di oscillazione della tensione, la revisione di eDP 1.4 aggiunge anche l'ampiezza personalizzata e la flessibilità di regolazione pre-enfasi, che possono soddisfare meglio le caratteristiche dei diversi percorsi di trasmissione del canale principale. eDP 1.4 offre anche la possibilità di far funzionare il canale AUX ad ampiezze inferiori, poiché l'AUX è un canale bidirezionale, un cambiamento che influenzerà sia il progetto del ricevitore che quello dell'uscita.il numero di segnali di sincronizzazione trasmessi prima che il canale AUX inizi la trasmissione è anche ridotto.

Maggiore flessibilità nella selezione dei tassi di trasferimento

eDP 1.4 offre una maggiore flessibilità nella selezione delle velocità di trasmissione per i principali canali.4, le principali velocità di canale eDP erano esattamente le stesse di quelle di DisplayPort, a 1,62 Gbit/s, 2,7 Gbit/s e 5,4 Gbit/s, mentre eDP 1.4 ha aggiunto nuove opzioni di velocità: 2,16 Gbit/s, 2,43 Gbit/s, 3.24 Gbit/s e 4.32 Gbit/s. Indipendentemente da eDP o DisplayPort, sceglieranno una larghezza di banda e un canale di trasmissione sufficientemente ampio per trasmettere i dati di immagine,ma una maggiore velocità di trasmissione significa un maggiore consumo di energia, e un tasso di trasmissione eccessivamente elevato è anche uno spreco.per trasmettere un 1,920x1,200, il pannello a colori a 24 bit, il progettista può utilizzare due canali principali a 2,7 Gbit/s o un canale principale a 5,4 Gbit/s.200, il pannello a colori a 24 bit deve essere trasmesso solo a 3,7 Gbit/s, e fornisce 4,32 Gbit/s di larghezza di banda sufficiente per due canali a 2,7 Gbit/s o un canale a 5,4 Gbit/s. Tuttavia, se lo stesso920x1,200 pannello è aumentato a 30 bit, la larghezza di banda richiesta aumenterà a 4.625 Gbit/s, e la larghezza di banda di cui sopra non sarà sufficiente.4, questa situazione ha dovuto raddoppiare il tasso di trasmissione, o aumentare il numero di canali, da due a quattro canali, ma in eDP 1.4, è sufficiente aumentare la velocità di trasmissione da 2,7G a 3,24G, cioè è sufficiente una larghezza di banda di 5,184Gbit/s per trasmettere dati,e il consumo di energia dello strato fisico di interfaccia del canale principale all'estremità di uscita e ricevitore può essere ridotto, e il consumo di energia della linea di equalizzazione può essere ridotto anche all'estremità del pannello.4 offre anche l'opzione di velocità personalizzate, che non è applicato al pannello di visualizzazione generale eDP, ma è progettato per alcune applicazioni di sistema specifiche.

Aggiunta della compressione dei dati di visualizzazione

Un'altra novità aggiunta in eDP 1.4 è il supporto alla trasmissione di dati video compressi,che è definito nello standard VESA DSC (Display Stream Compression) e dovrebbe essere rilasciato a marzo 2014. DSC can also help extend battery life because the power consumption generated during output compression and receiver decompression is much smaller than the power savings achieved by reducing the data transfer rateSe la larghezza di banda richiesta è minore, il numero di canali necessari per il canale principale è anche ridotto, il che significa meno linee.la qualità della trasmissione sarà miglioreInoltre, in modalità PSR, la quantità di dati da memorizzare può essere ridotta utilizzando la tecnologia di compressione,e una memoria buffer più piccola può essere utilizzataOriginariamente, la specifica eDP 1.4 includeva un'unità di servizi di trasporto di flusso di display compresso, ma VESA ha deciso di sostituirla con la nuova specifica DSC.

Trasferimento di dati multi-touch tramite AUX

I dispositivi mobili dotati di pannelli touch sono diventati comuni e i PC tradizionali saranno dotati di pannelli touch per un numero sempre maggiore di applicazioni.come il sistema operativo Windows 8 di Microsoft che supporta le funzioni touch. eDP è stato ampiamente utilizzato in tablet, laptop e PC AIO, e queste applicazioni possono anche supportare il tatto.i dati multi-touch devono essere trasmessi tramite un'interfaccia USB separata, e in futuro, se i dati multi-touch vengono trasmessi attraverso il canale AUX, questa interfaccia USB può essere eliminata.poiché il chip driver display e il chip touch sono indipendenti e hanno le loro interfacceLa funzione di trasferimento dati multi-touch tramite il canale AUX supporta la specifica firmware USB HID,e eDP 1.4 definisce un nuovo indirizzo scratchpad DPCD sul lato del ricevitore per abilitare la funzione multi-touch, che comprende i dati di configurazione relativi al supporto multi-touch e ad altri trasferimenti di dati.

Non è ancora stata pubblicata la specifica della prova di compatibilità

Nel 2011, VESA ha pubblicato le linee guida eDP 1.3,che comprendono interfacce di livello fisico e livello di collegamento (Link Layer) Le specifiche di prova di compatibilità non sono ancora state pubblicate VESA non ha pubblicato eDP 1Nel 2011, VESA ha pubblicato le linee guida eDP 1.3, che includevano linee guida come l'interfaccia del livello fisico e il livello di collegamento.la fabbrica del sistema verificherà i materiali pertinenti del sistema eDP, compresa la compatibilità e l'interoperabilità dell'uscita, della linea di connessione e del ricevitore.

A causa del gran numero di versioni di eDP e della varietà di applicazioni per i diversi sistemi, è piuttosto difficile definire una specifica di prova che possa soddisfare tutte le applicazioni del sistema.A differenza di DisplayPort esterno, i consumatori non hanno la possibilità di scegliere il cavo interno e il pannello di visualizzazione, quindi VESA non dispone della necessaria definizione delle specifiche di prova di compatibilità,e i produttori di sistemi devono lavorare con i rispettivi fornitori di componenti eDP per garantire che il sistema funzioni correttamente.
