Dettagli:
|
| Prodotto: | 24X2 carattere LCM | Caratteri / colonne: | 24 caratteri x 2 righe |
|---|---|---|---|
| Tipo LCD: | FSTN, positivo/negativo, trasmettitore | Colore della retroilluminazione: | Bianco, Blu, Giallo, Rosso, Verde |
| Tensione di funzionamento: | 5V facoltativo | Ottica: | in punto di 6:00 |
| Il contorno Dim.: | 118 ((L) x 36 ((W) x 11 ((T) mm | Area d'esame: | 93.5×16.0 mm |
| Il tono del personaggio: | 3.7x5.95 | Determinare metodo: | 1/16 dovere, 1/5 di polarizzazione |
| Temperatura di funzionamento: | da -20°C a +70°C | Temperatura di stoccaggio.: | -30°C a +80°C |
| Numero di pin: | 16 PERNI | Controller: | AIP31066 o equivalente |
| Interfaccia: | Interfaccia MPU a 8 bit e 4 bit in serie 6800 | Rispetto: | PORTATA & RoHS compiacenti |
| Evidenziare: | Modulo LCM a carattere 5V,Modulo LCM 24x2 di caratteri,24 caratteri Modulo LCM di caratteri |
||
24 caratteri 2 righe 24x2 caratteri LCM Modulo 5V FSTN Modalità blu/grigio AIP31066 O controller IC equivalente Descrizione del prodotto
SF2402A è un modulo di visualizzazione LCD a caratteri 24x2 che è integrato con un circuito integrato del controller AIP31066; la sua interfaccia predefinita è parallela a 8 bit e l'opzione di alimentazione 5V o 3.3V.Questo display LCD 24x2 SF2402A è disponibile senza retroilluminazione o con opzioni di retroilluminazione a LED bianco. SF2402A 24x2 LCM è disponibile in vari colori del pannello LCD, incluse le opzioni LCD grigio, giallo/verde e blu e può funzionare a temperature da -20°C a +70°C;le sue temperature di conservazione vanno da -30°C a +80°C, il suo set di caratteri integrato supporta le opzioni inglese/giapponese, inglese/europeo occidentale, inglese/europeo scandinavo o inglese/cirillico (russo).
La risoluzione standard di visualizzazione dei caratteri comprende 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD, 24x2 LCD, 40x2 LCD, 40x4 LCD.I moduli LCD a caratteri sono disponibili in tipi COB e COG con diverse interfacce in 8080I moduli di visualizzazione dei caratteri SPI,I2C.LCD sono in display LCD STN/FSTN/FFSTN con diversa retroilluminazione LED in colore giallo-verde, bianco e blu.La Comunità europeaOffriamo display di caratteri con tensione di funzionamento standard di 5V e 3V o 3.Le opzioni 6V sono disponibili su richiesta.
Caratteristiche:
| Prodotto: | 24X2 carattere LCM | Caratteri / Colonne: | 24 caratteri x 2 righe |
|---|---|---|---|
| Tipo LCD: | FSTN, positivo/negativo, trasmettitore | Colore della retroilluminazione: | Bianco, Blu, Giallo, Rosso, Verde |
| tensione di funzionamento: | 5V facoltativo | Ottica: | 6Alle ore 12. |
| Il profilo Dim.: | 118 ((L) X 36 ((W) X 11 ((T) Mm | Zona di osservazione: | 93.5 × 16.0 mm |
| Il tono del carattere: | 3.7x5.95 | Metodo di guida: | Un'esperienza di vita, 1/6 |
| Temperatura di funzionamento: | -20°C a +70°C | Temperatura di conservazione: | -30°C a +80°C |
| Numero di pin: | 16 pin | Controller: | AIP31066 o equivalente |
| Interfaccia: | 6800 Interfaccia MPU di serie a 8 bit/4 bit | Rispetto: | Compliance REACH e RoHS |
Un resistore variabile deve essere collegato al modulo LCD per fornire un riferimento a V0.
il valore raccomandato del resistore variabile è da 10K a 20K.
Impostazione di base
Per azionare correttamente il modulo LCD e fornire un display normale, si prega di utilizzare il seguente
impostazione:
一N=1, display a due righe
一F=0, 5×8 punti font
一D=1, visualizzato su
Nota:
一Queste impostazioni/comandi devono essere rilasciate al modulo LCD durante l'avvio.
1 Per ulteriori dettagli, vedere la sezione Comandi di visualizzazione.
Reimpostazione del modulo LCD
Quando si accende l'alimentazione VDD e VSS, il modulo LCD esegue la routine di ripristino
Dopo la routine di reset, lo stato del modulo LCD sarà come
Segui:
一N=1, display a due righe
1 Display chiaro
一DL=1, interfaccia a 8 bit
一F=0, carattere a punti 5×8
一D=0, Display off
一C=0, cursore spento
一B=0, lampeggia.
1I/D=1, incremento di 1
一S=0, nessun spostamento
Nota:
一Reset routine non è riuscito a generare l'impostazione di base
24 caratteri 2 righe 24x2 caratteri LCM Modulo 5V FSTN Modalità blu/grigio AIP31066 O Controller IC equivalente Disegno del prodotto e interfaccia pin

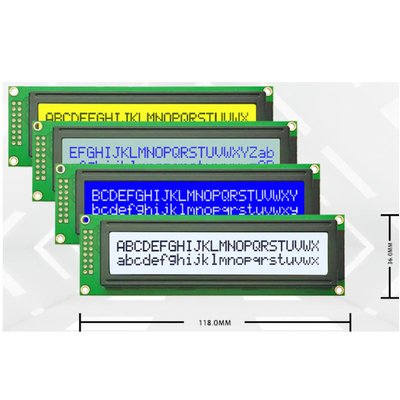

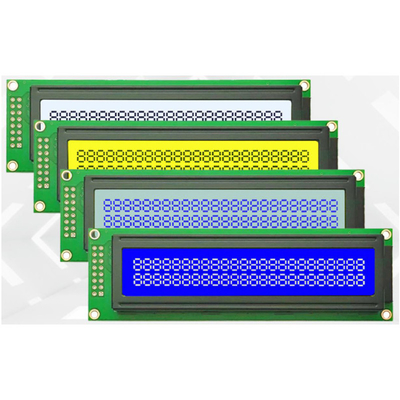

24 caratteri 2 righe 24x2 caratteri LCM Modulo 5V FSTN Modalità blu/grigio AIP31066 O equivalente Controller ICImmagine del prodotto
