Modulo di carta elettronica Display digitale 1.54" 3 colori EPD 24 pin ESL E-Ink 200*200 punti Interfaccia SPI Ottica Tutti gli angoli di visione

Inchiostro elettronico 1.54 pollici 200*200 punti Interfaccia SPI, 1.54" 3 colori EPD 24 pin ESL modulo di carta elettronica Display digitale

Display a inchiostro elettronico da 1,54 pollici, EPD da 1,54 pollici Descrizione dello schermo

SAEF Technology SFEPD154B-7099A-BWR è un display elettroforetico a matrice attiva ((AM EPD), con interfaccia e un design di sistema di riferimento.e ha capacità di visualizzazione a 2 bitIl modulo è un display elettroforetico a guida TFT, con circuiti integrati tra cui gate buffer, source buffer, interfaccia SPI, logica di controllo del tempo, oscillatore, DC-DC, SRAM, LUT, VCOM.Modulo utilizzabile in dispositivi elettronici portatili, come il sistema di etichetta elettronica (ESL).

Caratteristiche

1 a-Si TFT matrice attiva Display elettronico in carta (EPD)
2 Risoluzione: 200 x 200
3 Consumo di energia estremamente basso
4 Super angolo di visione ampio - vicino a 180°
5 Extra sottile e leggero
6 Interfaccia SPI
7 RoHS conforme

Temperatura di funzionamento

La temperatura di funzionamento è di -0-50 °C, la temperatura di immagazzinamento è di -20-60 °C. 90 % RH Max. (Ta 40 oC), dove Ta è la temperatura ambiente.

La temperatura del bulbo umido deve essere di 39 oC Max. (Ta > 40 oC).Nessuna condensazione e nessun gelo in valori assoluti di ambiente.

La temperatura della superficie del display del pannello deve essere di 0 oC min. e 50 oC max. Il tempo di aggiornamento dipende dalla temperatura di funzionamento.
E-Ink Material è sensibile all'umidità e ai raggi UV. The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updatingMentre i display sono valutati per funzionare secondo le specifiche per il periodo di garanzia nell'ambiente di funzionamento specificato assoluto, migliore è la condizione di stoccaggio,Maggiori saranno le prestazioni dei display E InkCome per altri componenti sensibili all'umidità e ai raggi UV, raccomandiamo che i nostri display siano conservati in ambienti a temperatura e umidità controllate e, ove possibile,in condizioni di conservazione ottimali sopra definite, lontano dalla luce solare, per ottimizzare le loro prestazioni.


Precauzioni
(1) Il pannello/modulo EPD è realizzato con materiali fragili come vetro e plastica e può rompersi o crepare se caduto.Non applicare forze come piegatura o torsione al pannello EPD.
(2) Si raccomanda di montare o installare i pannelli EPD in una zona di lavoro pulita.
(3) Non esercitare pressione sul pannello EPD per evitare danni.
(4) Non collegare o scollegare il connettore di interfaccia mentre il pannello EPD è in funzione.
(5) Si prega di sostenere la lunetta con il dito durante il collegamento del cavo di interfaccia come il FPC.
(6) Non impilare i pannelli/moduli EPD.
(7) Non premere il FPC sul bordo del vetro o Tirare il FPC su / giù a 90°.
(8) Non toccare il connettore di FPC.
(9) Non toccare l'area di attacco del circuito integrato, che potrebbe graffiare il piombo TFT o danneggiare la funzione del circuito integrato.
(10) Indossare una cinghia per polso (connessione a terra) durante la manipolazione e il montaggio.I dispositivi semiconduttori sono inclusi nel pannello/modulo EPD e devono essere manipolati con attenzione per evitare qualsiasi scarica elettrostatica (ESD). (Un ventilatore ionico può essere necessario nell'operazione di assemblaggio per ridurre il rischio di ESD.)
(11) Conservare il pannello/ modulo EPD nell' ambiente specificato e nelle confezioni originali per evitare graffi e mantenere le prestazioni originali.
(12) Non smontare o rimontare il pannello EPD.
(13) Utilizzare per la pulizia un panno morbido e secco senza prodotti chimici.Questo comportamento potrebbe fare una dentatura o un graffio sulla lastra di protezione.
(14) Si prega di prestare attenzione all'umidità per evitare che penetri nel pannello EPD, che può causare danni durante il funzionamento.
(15) Si tratta di un prodotto a bassa temperatura di funzionamento.L'umidità può penetrare nel pannello EPD a causa del gelo o della rugiada sulla superficie del pannello EPD, e danneggia il pannello EPD.
(16) Se il pannello/module EPD non viene aggiornato ogni 24 ore, può verificarsi un fenomeno noto come "Ghosting" o "Image Sticking".Si raccomanda al cliente di aggiornare il tag ESL / EPD ogni 24 ore in caso di utilizzo.Si consiglia ai clienti di inviare o conservare il tag ESL / EPD con un' immagine completamente bianca per evitare questo problema
(17) L'elevata temperatura, l'elevata umidità, la luce solare o la luce fluorescente possono degradare le prestazioni del pannello EPD.luce solare, o fluorescente per lunghi periodi di tempo.
(18) L'inchiostro dell'etichetta utilizzato per la marcatura del numero di identificazione del pannello è facilmente cancellabile con solvente.
(19) L'EPD è confezionato sotto vuoto.
(20) Prima dell'approvazione da parte del BOE e del cliente, i prodotti e le specifiche dei prodotti possono essere soggetti a modifiche senza preavviso.Confirmare di aver ricevuto gli ultimi standard o specifiche del prodotto prima della progettazione finale, acquisto o utilizzo.
(21) La BOE fa ogni sforzo per garantire la qualità e l'affidabilità dei suoi prodotti. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury, quali aerospaziale, aeronautica, energia nucleare, controllo della combustione, trasporti, traffico, attrezzature di sicurezza o attrezzature mediche per il mantenimento della vita.
(22) Progettare l'applicazione in modo che il prodotto sia utilizzato entro i limiti garantiti dal SAEF, in particolare per quanto riguarda il valore massimo, la gamma di tensione di alimentazione di funzionamento, le caratteristiche di radiazione termica,condizioni di installazione e altre caratteristicheIl SAEF non si assume alcuna responsabilità per guasti o danni in caso di utilizzazione al di là degli intervalli garantiti.prendere in considerazione i tassi di guasto o le modalità di guasto normalmente prevedibili nei dispositivi a semiconduttore e adottare misure sistemiche quali le casseforti di guasto, in modo che l'apparecchiatura che incorpora il prodotto SAEF non provochi lesioni corporali, incendi o altri danni conseguenti dovuti al funzionamento del prodotto SAEF.
(23) Questo prodotto non è progettato per essere resistente alle radiazioni

Lo schermo e-inchiostro ha ricchi scenari di applicazione, e la fine B / C è trazione a due ruote

In quanto nuova tecnologia di visualizzazione, l'e-paper amplia gli scenari di applicazione dei terminali nel campo del display a schermo piatto.La carta elettronica è essenzialmente una sorta di tecnologia di visualizzazione a schermo piatto, noto anche come schermo ad inchiostro elettronico, che può imitare la percezione visiva della stampa e della scrittura su carta.e può mantenere il display anche quando la corrente è spenta, e le caratteristiche fondamentali sono basso consumo energetico e salute visiva, che può essere definita una nuova tecnologia di visualizzazione che è "piccola ma bella".

Le caratteristiche dei prodotti per schermi ad inchiostro elettronico sono eccezionali e gli scenari di applicazione a valle si stanno rapidamente espandendo.Le caratteristiche dei prodotti correlati alla carta elettronica sono incentrate sulla sostituzione della carta e sul basso consumo energetico1) I prodotti di fascia C prendono i lettori di libri elettronici come nucleo,che si estende ai notebook e ai monitor, braccialetti da orologio e altri prodotti indossabili, smart home e altri campi di applicazione; 2) Il B-end è il campo chiave di sviluppo e applicazione del mercato attuale,e il prodotto prende il mercato al dettaglio IoT a bassa potenza come scenario di applicazione principale, e si espande ai settori della vendita al dettaglio intelligente, della logistica intelligente, dei trasporti intelligenti, dell'industria intelligente, della sanità intelligente e dell'istruzione intelligente.

La tecnologia di elettroforesi da microincapsulazione occupa la posizione dominante dello schermo elettronico a inchiostro.di cui la tecnologia di elettroforesi in microcapsula è il sistema di baseIl disegno del prodotto è costituito da un substrato TFT e da due strati di elettrodi, inseriti tra particelle nere cariche positivamente e particelle bianche cariche negativamente.Questa tecnologia usa il principio di attrazione positiva e negativa., applicando elettrodi per controllare i pixel per visualizzare in bianco o nero,e si può anche regolare la dimensione della tensione per controllare la posizione delle particelle nere o bianche dalla zona di visualizzazione superiore per visualizzare grigio.

Sulla base della domanda di applicazioni terminali, il mercato degli schermi di inchiostro elettronico ha intrapreso un periodo di rapida crescita.la dimensione totale del mercato mondiale degli schermi di inchiostro elettronico è stata di 3 dollari USA.1 miliardi nel 2021 e dovrebbe raggiungere i 20,34 miliardi di dollari nel 2026, con un tasso di crescita composto annuale del 45,62% dal 2021 al 2026E.l'elettronica di consumo ha rappresentato la più grande quota di mercato nel 2021Combinando le statistiche e le previsioni dei servizi segreti del Mordor,il tasso di crescita degli altri mercati di utilizzo finale sarà il più elevato tra tutti i segmenti di utilizzo finale durante il periodo di previsione;, con un CAGR del 52,20% dal 2021 al 2026E.

La concentrazione a monte dell'industria degli schermi per inchiostro elettronico è elevata, le caratteristiche dei cluster industriali nel settore intermedio stanno diventando sempre più importanti,e i marchi dei terminali a valle tendono ad essere diversificatiI produttori di diaframma a monte sono dominati dalla taiwanese Yuantai Technology con la sua tecnologia di punta e altri fornitori includono Guangzhou Aoyi Electronics,che presenta generalmente un modello di oligopolioI produttori di moduli di fascia media hanno costituito cluster industriali tra cui Yuantai Technology, BOE, Qingyue Optoelectronics, Yashi Optoelectronics, ecc.che rappresentano oltre il 90% della quota di mercato globale dei moduli di carta elettronicaI produttori di terminali a valle includono i produttori di elettronica di consumo come Zhangyue Technology,Fornitori di soluzioni ESL come Hanshow Technology, e con l'aggiunta continua di marchi di software applicativo come iFLYTEK, i tipi di produttori tendono a diversificarsi.

Il valore del modulo di visualizzazione dei prodotti per schermi ad inchiostro elettronico rappresenta una percentuale importante e i settori intermedi e a monte sono gli anelli fondamentali della catena industriale.Prendendo come esempio i lettori di e-book Kindle, i moduli di visualizzazione rappresentano oltre il 40% del costo hardware dell'intera macchina, seguiti dai moduli di comunicazione che rappresentano circa il 20%,processori e chip connessi, pari a circa il 20%, e parti strutturali, PCB e altre parti hardware, che rappresentano circa il 10% della quota rimanente.Riteniamo che i livelli medi e superiori della catena industriale siano il cuore del panorama competitivo, e la situazione in cui la commercializzazione su larga scala dei prodotti in carta elettronica è limitata dal mantenimento dell'alto prezzo dei singoli prodotti verrà gradualmente interrotta.Raccomandiamo di focalizzarsi sulle opportunità di investimento nelle zone medie e superiori della catena del valore.

Applicazione

Sistema elettronico di etichettatura, lettori di carta elettronica, quaderni di carta elettronica, telefoni cellulari, computer, monitor, prodotti indossabili,

1.54 pollici E-ink Display 200*200 punti risoluzione, AM EPD, Ultra Low Power Consumption Interfaccia SPI

Display a inchiostro elettronico da 1,54 pollici, EPD da 1,54 pollici Disegno del prodotto

1.54 pollici E-ink Display 200*200 punti risoluzione, AM EPD, Ultra Low Power Consumption Interfaccia SPI

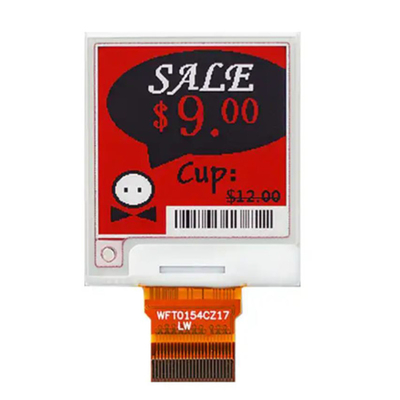

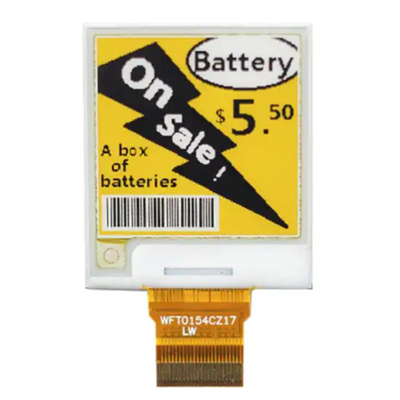

Display a inchiostro elettronico da 1,54 pollici, EPD da 1,54 pollici Immagine del prodotto
