1.54 pollici E-ink Display 200*200 punti risoluzione, AM EPD, Ultra Low Power Consumption Interfaccia SPI

1.54 pollici E-ink Display 200*200 punti risoluzione, AM EPD, Ultra Low Power Consumption Interfaccia SPI

Display a inchiostro elettronico da 1,54 pollici, EPD da 1,54 pollici Descrizione dello schermo

SAEF Technology SFEPD154B-7099A-BW è un display elettroforetico a matrice attiva ((AM EPD), con interfaccia e un design di sistema di riferimento.e ha capacità di visualizzazione a 2 bitIl modulo è un display elettroforetico a guida TFT, con circuiti integrati tra cui gate buffer, source buffer, interfaccia SPI, logica di controllo del tempo, oscillatore, DC-DC, SRAM, LUT, VCOM.Modulo utilizzabile in dispositivi elettronici portatili, come il sistema di etichetta elettronica (ESL).

SFEPD154B-7099A-BW è un pannello TFT a matrice attiva a 1,54 a-Si, display elettronico su carta (EPD).A causa della sua natura bi-stabile, il pannello EPD richiede pochissima potenza per l'aggiornamento e non ha bisogno di potenza per mantenere un'immagine..

Caratteristiche

1 a-Si TFT matrice attiva Display elettronico in carta (EPD)
2 Risoluzione: 200 x 200
3 Consumo di energia estremamente basso
4 Super angolo di visione ampio - vicino a 180°
5 Extra sottile e leggero
6 Interfaccia SPI
7 RoHS conforme

Temperatura di funzionamento

La temperatura di funzionamento è di -0-50 °C, la temperatura di immagazzinamento è di -20-60 °C. 90 % RH Max. (Ta 40 oC), dove Ta è la temperatura ambiente.

La temperatura del bulbo umido deve essere di 39 oC Max. (Ta > 40 oC).Nessuna condensazione e nessun gelo in valori assoluti di ambiente.

La temperatura della superficie del display del pannello deve essere di 0 oC min. e 50 oC max. Il tempo di aggiornamento dipende dalla temperatura di funzionamento.
E-Ink Material è sensibile all'umidità e ai raggi UV. The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updatingMentre i display sono valutati per funzionare secondo le specifiche per il periodo di garanzia nell'ambiente di funzionamento specificato assoluto, migliore è la condizione di stoccaggio,Maggiori saranno le prestazioni dei display E InkCome per altri componenti sensibili all'umidità e ai raggi UV, raccomandiamo che i nostri display siano conservati in ambienti a temperatura e umidità controllate e, ove possibile,in condizioni di conservazione ottimali sopra definite, lontano dalla luce solare, per ottimizzare le loro prestazioni.


Precauzioni
(1) Il pannello/modulo EPD è realizzato con materiali fragili come vetro e plastica e può rompersi o crepare se caduto.Non applicare forze come piegatura o torsione al pannello EPD.
(2) Si raccomanda di montare o installare i pannelli EPD in una zona di lavoro pulita.
(3) Non esercitare pressione sul pannello EPD per evitare danni.
(4) Non collegare o scollegare il connettore di interfaccia mentre il pannello EPD è in funzione.
(5) Si prega di sostenere la lunetta con il dito durante il collegamento del cavo di interfaccia come il FPC.
(6) Non impilare i pannelli/moduli EPD.
(7) Non premere il FPC sul bordo del vetro o Tirare il FPC su / giù a 90°.
(8) Non toccare il connettore di FPC.
(9) Non toccare l'area di attacco del circuito integrato, che potrebbe graffiare il piombo TFT o danneggiare la funzione del circuito integrato.
(10) Indossare una cinghia per polso (connessione a terra) durante la manipolazione e il montaggio.I dispositivi semiconduttori sono inclusi nel pannello/modulo EPD e devono essere manipolati con attenzione per evitare qualsiasi scarica elettrostatica (ESD). (Un ventilatore ionico può essere necessario nell'operazione di assemblaggio per ridurre il rischio di ESD.)
(11) Conservare il pannello/ modulo EPD nell' ambiente specificato e nelle confezioni originali per evitare graffi e mantenere le prestazioni originali.
(12) Non smontare o rimontare il pannello EPD.
(13) Utilizzare per la pulizia un panno morbido e secco senza prodotti chimici.Questo comportamento potrebbe fare una dentatura o un graffio sulla lastra di protezione.
(14) Si prega di prestare attenzione all'umidità per evitare che penetri nel pannello EPD, che può causare danni durante il funzionamento.
(15) Si tratta di un prodotto a bassa temperatura di funzionamento.L'umidità può penetrare nel pannello EPD a causa del gelo o della rugiada sulla superficie del pannello EPD, e danneggia il pannello EPD.
(16) Se il pannello/module EPD non viene aggiornato ogni 24 ore, può verificarsi un fenomeno noto come "Ghosting" o "Image Sticking".Si raccomanda al cliente di aggiornare il tag ESL / EPD ogni 24 ore in caso di utilizzo.Si consiglia ai clienti di inviare o conservare il tag ESL / EPD con un' immagine completamente bianca per evitare questo problema
(17) L'elevata temperatura, l'elevata umidità, la luce solare o la luce fluorescente possono degradare le prestazioni del pannello EPD.luce solare, o fluorescente per lunghi periodi di tempo.
(18) L'inchiostro dell'etichetta utilizzato per la marcatura del numero di identificazione del pannello è facilmente cancellabile con solvente.
(19) L'EPD è confezionato sotto vuoto.
(20) Prima dell'approvazione da parte del BOE e del cliente, i prodotti e le specifiche dei prodotti possono essere soggetti a modifiche senza preavviso.Confirmare di aver ricevuto gli ultimi standard o specifiche del prodotto prima della progettazione finale, acquisto o utilizzo.
(21) La BOE fa ogni sforzo per garantire la qualità e l'affidabilità dei suoi prodotti. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury, quali aerospaziale, aeronautica, energia nucleare, controllo della combustione, trasporti, traffico, attrezzature di sicurezza o attrezzature mediche per il mantenimento della vita.
(22) Progettare l'applicazione in modo che il prodotto sia utilizzato entro i limiti garantiti dal SAEF, in particolare per quanto riguarda il valore massimo, la gamma di tensione di alimentazione di funzionamento, le caratteristiche di radiazione termica,condizioni di installazione e altre caratteristicheIl SAEF non si assume alcuna responsabilità per guasti o danni in caso di utilizzazione al di là degli intervalli garantiti.prendere in considerazione i tassi di guasto o le modalità di guasto normalmente prevedibili nei dispositivi a semiconduttore e adottare misure sistemiche quali le casseforti di guasto, in modo che l'apparecchiatura che incorpora il prodotto SAEF non provochi lesioni corporali, incendi o altri danni conseguenti dovuti al funzionamento del prodotto SAEF.
(23) Questo prodotto non è progettato per essere resistente alle radiazioni

Lo schermo e-inchiostro ha ricchi scenari di applicazione, e la fine B / C è trazione a due ruote

Lo schermo a inchiostro elettronico (E-ink) ha le caratteristiche di protezione degli occhi, risparmio energetico, flessibilità, ecc., e si basa principalmente sulla riflessione della luce esterna ambientale per ottenere la visualizzazione dello schermo.Riteniamo che gli schermi di inchiostro elettronico dovrebbero progredire simultaneamente nei campi commerciale e consumer, 1) commerciale: ci aspettiamo che i prodotti per schermi a inchiostro elettronico, come gli ESL, siano rapidamente ampliati nel settore della vendita al dettaglio, e ci sono potenziali spazi di applicazione in ufficio, produzione,medico, finanza e altri settori; 2) Consumo: siamo ottimisti sul fatto che i lettori elettronici dovrebbero dare vita a marchi locali nazionali e penetrare in più terminali come tablet,Display e dispositivi indossabili.

L'offerta a monte di schermi di inchiostro elettronici è relativamente concentrata e la futura riduzione dei costi dovrebbe favorire la penetrazione delle applicazioni.la tecnologia di base della pellicola di carta elettronica è principalmente la tecnologia di elettroforesi microcapsula, rappresentata da Yuantai Technology e che occupa una quota importante del mercato,mentre altre tecnologie sono per lo più in fase di ricerca e sviluppo o tentativi preliminari di commercializzazioneSecondo le statistiche e le previsioni di TrendForce, la dimensione del mercato globale della carta elettronica sarà di circa 4,65 miliardi di dollari nel 2022 e si prevede che raggiungerà i 20,34 miliardi di dollari nel 2026.Riteniamo che, man mano che i fornitori che si trovano nella fascia media e superiore della catena industriale raggiungono innovazioni tecnologiche,, il prezzo dei prodotti in carta elettronica dovrebbe diminuire gradualmente, promuovendo così un maggior numero di scenari di applicazione.Siamo ottimisti sulla continua crescita delle spedizioni di macchine per carta elettronica.

Il tasso di penetrazione del nuovo settore della vendita al dettaglio è aumentato e gli scenari di applicazione a valle sono stati progressivamente arricchiti.L'applicazione di e-ink screen nel B-end si manifesta principalmente in vari prodotti di etichette in carta elettronica e cartelloni informativiSecondo i dati di Qunzhi Consulting, nel 2021 saranno spediti 190 milioni di pezzi di etichette elettroniche, con un tasso di crescita composto del 26,5% negli ultimi cinque anni.Secondo le previsioni di Lotu Technology, la crescita delle spedizioni di moduli ESL dovrebbe raggiungere il 100% nel 2022. Crediamo che con la graduale penetrazione di concetti come smart retail, smart medical care e smart logistics,l'industria della carta elettronica continuerà ad espandersi verso il mercato commercialeContinuamo ad essere ottimisti circa la forte crescita raggiunta dal settore contro la tendenza, e allo stesso tempo ci aspettiamo che con il rapido aumento della penetrazione della commercializzazione,il B-end mostrerà esigenze di applicazioni più diversificate.

L'applicazione dei terminali di consumo copre un'ampia gamma e i marchi nazionali ed esteri stanno attivamente innovando per riempire il mercato.compresi i lettori di carta elettronica, notebook in carta elettronica, telefoni cellulari, computer, monitor, prodotti indossabili, ecc. Inoltre, la BMW iX Flow Concept è dotata di carta elettronica E Ink che copre l'esterno della vettura.Secondo i dati di TrendForce, la dimensione del mercato globale dell'elettronica di consumo dei prodotti di carta elettronica era di 1,665 miliardi di dollari nel 2021 e dovrebbe raggiungere i 10,112 miliardi di dollari nel 2026.Crediamo che con l'aumento di concetti come l'istruzione intelligente e l'ufficio ausiliario, i vantaggi della carta elettronica come la protezione degli occhi, la flessibilità e il basso consumo di energia diventeranno sempre più importanti,e gli scenari di applicazione degli schermi di inchiostro elettronico sul C-end dovrebbero portare a ulteriori innovazioni ed espansione.

Applicazione

Sistema elettronico di etichettatura, lettori di carta elettronica, quaderni di carta elettronica, telefoni cellulari, computer, monitor, prodotti indossabili,

1.54 pollici E-ink Display 200*200 punti risoluzione, AM EPD, Ultra Low Power Consumption Interfaccia SPI

Display a inchiostro elettronico da 1,54 pollici, EPD da 1,54 pollici Disegno del prodotto

1.54 pollici E-ink Display 200*200 punti risoluzione, AM EPD, Ultra Low Power Consumption Interfaccia SPI

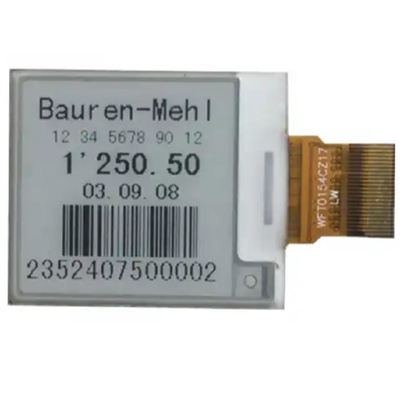

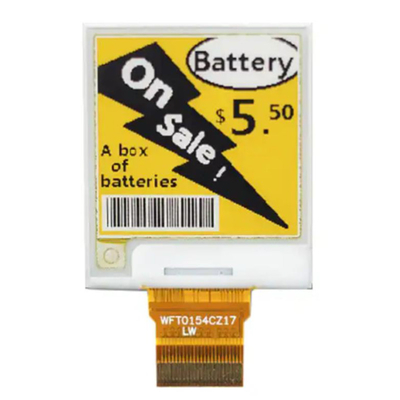

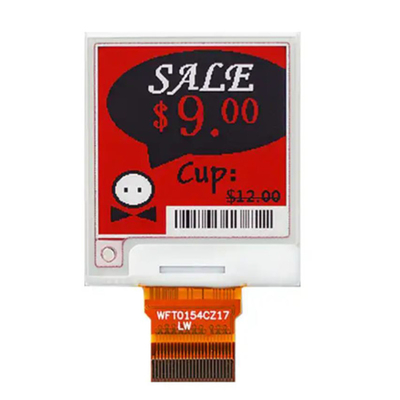

Display a inchiostro elettronico da 1,54 pollici, EPD da 1,54 pollici Immagine del prodotto
