Dettagli:
|
| Prodotto: | 4 pollici LCD TFT circolare | interfaccia: | MIPI (personalizzabile) |
|---|---|---|---|
| Schermata tattile: | con CTP Opzionale | Direzione di visione: | IPS (80/80/80/80) |
| Pin Number: | 30 perni | Dimensione del modulo: | 105.3x109.61x2.3 mm |
| Area attiva: | 101.92 mm di diametro | Luminanza di superficie: | 500-1000 cd/m2 (nits) |
| Temperature operative.: | -30°C a +85°C | Vita del LED: | 40.000 ore |
| Evidenziare: | LCD TFT del cruscotto dell'auto,LCD TFT rotondo da 4 pollici,LCD circolare di tipo automobilistico |
||
LCD TFT rotondo da 4 pollici, LCD circolare di grado automobilistico con interfaccia MIPI, luminosità da 500 a 1000 nits
per il cruscotto dell'auto
Descrizione del prodotto
Saef Tech SF-TO400XC-8996A2-N è un display LCD TFT di grado automobilistico ampiamente utilizzato per il cruscotto delle auto.e tensione di alimentazione (Vdd) da 2.6V a 3.6V, tipicamente 2.8V.
Il modulo LCD TFT SF-TO400XC-8996A-N è in modalità circolare con luminosità 500-1000 nits (valore tipico).Può funzionare a temperature da -30°C a +85°C;
| Informazioni generali | Contenuto |
| Dimensione del display LCD (diagonalmente) | 4 pollici TFT rotondo |
| Struttura del modulo | Display TFT |
| Tipo di schermo LCD | TFT/TRANSMISSIVO |
| Modalità di visualizzazione LCD | Normalmente nero |
| Direzione raccomandata di visualizzazione | IPS tutti gli angoli di visione |
| Dimensione del modulo (W × H × T) | 105.3x109.61x2.3 mm |
| Area attiva (W × H) | 101.92 mm di diametro |
| Numero di pixel (risoluzione) | 720RGB×720 pixel |
| Tipo di interfaccia del modulo | Interfaccia MIPI |
| Temperature operative. | -30°C a +85°C |
| Luminanza superficiale | 1000 cd/m2 |
| Numeri dei colori | 16.7M |
| Tipo di retroilluminazione | LED bianco |
Definizione del pin
NO. PIN NOME Descrizione
1 anodo LED LEDA
2 LEDK1 Catodo LED
3 LEDK2 LED catodo
4 VCI Fornitura di alimentazione 2,8~3,3V
5 Fornitura di alimentazione IOVCC 1.8V-2.0V
6 Segnali di ripristino LCM RESET
7 TE Potenza di effetto lacerante
8 PWM L'uscita di frequenza PWM per il controllo del driver LCD.
9 GND Ground
10 Segnali dati D0P DSI-D0+
11 D0N DSI-D0- segnali di dati
12 GND Ground
13 segnali dati D1P DSI-D1+
14 segnali dati D1N DSI-D1
15 GND Ground
16 CLKP DSI-Clock+
17 CLKN DSI-Clock-
18 GND Terra
19 segnali dati DSI-D2+ D2P
20 segnali dati D2N DSI-D2
21 GND Ground
22 segnali dati D3P DSI-D3+
23 segnali dati D3N DSI-D4
24 GND
25 TP_INT Interruzione del tocco
26 Segnale di dati TP_SDA Touch IIC
27 Segnale di orologio TP_SCL Touch IIC
28 TP_RESET Segnale di ripristino tattile
29 TP_VCI Tocco
30 TP_IOVCC Tocco
Tensione di alimentazione per la logica VDD 0,3 ~ 3,6 V
Tensione di ingresso Vin VDD+0,3 V
Temperatura di funzionamento Topr da -30°C a +85°C
Temperatura di conservazione Tstg -30°C a +85°C
tensione di funzionamento VDD 2,6 2,8 3,3 V
IDD di corrente di alimentazione: 30 mA (VDD=2,8V,Ta=25°C)
Voltaggio di ingresso: VIH 0,8VDD min- IL: 0,2VDD Max
Fuga di ingresso:
IIL corrente: -1,0 - 1,0 UA (VIN=VDD o VSS)
LCD TFT rotondo da 4 pollici, LCD circolare di grado automobilistico con interfaccia MIPI, luminosità da 500 a 1000 nits
per il cruscotto dell'auto
Disegno del prodotto
LCD TFT rotondo da 4 pollici, LCD circolare di grado automobilistico con interfaccia MIPI, luminosità da 500 a 1000 nits
per il cruscotto dell'auto

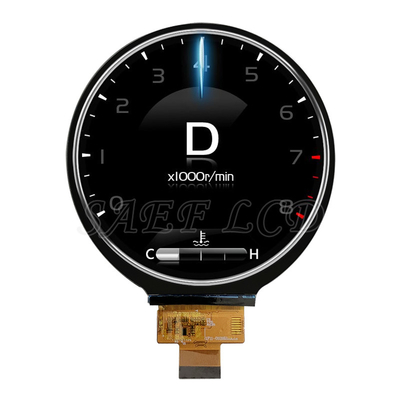

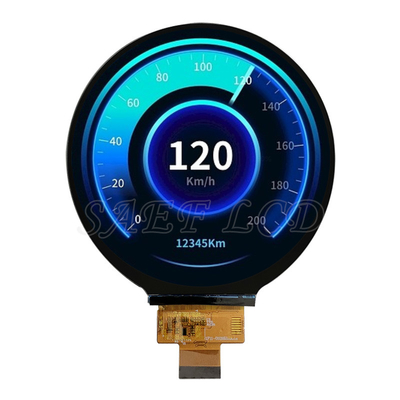

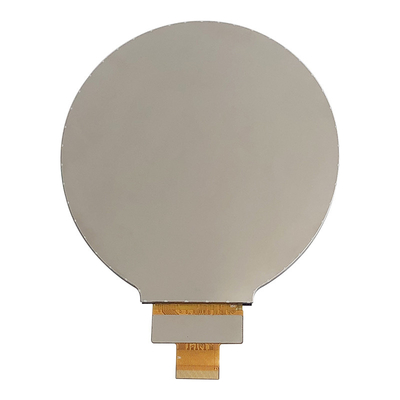

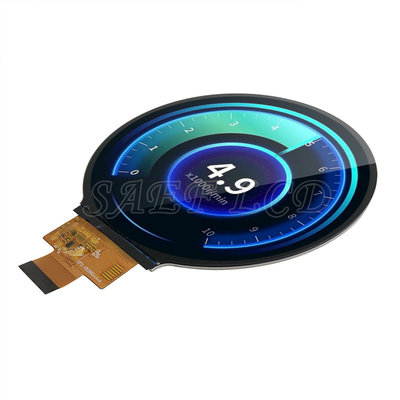

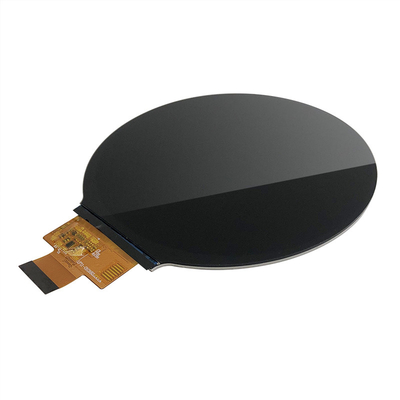

Immagine del prodotto
Fabbrica e strutture
Perché scegliere noi
1Forniamo soluzioni personalizzate per display LCD
Il prodotto ha requisiti speciali di applicazione, specifiche elettriche, specifiche ottiche, caratteristiche touch o dimensioni meccaniche che richiedono display personalizzati?SAEF può soddisfare i vostri requisiti LCD personalizzati.
2. Soluzioni totali per touch screen e display
Ti preoccupi di assemblare il touch screen e il display?SAEF può fornire schermi touch personalizzati e standard, incluse soluzioni multi-touch resistive e capacitive, inclusi servizi di legame aereo e ottico..
3- Impegno per l'affidabilità della qualità
SAEF è qualificato da ISO9001:2015 e ISO14000, soddisfacendo le norme RoHS, REACH e altre norme ambientali nei mercati globali.prove di affidabilità e invecchiamento.
4. Fornitura a lungo termine
In circostanze normali, i prodotti che raccomandiamo possono essere forniti per più di 5 anni.Faremo piani alternativi in anticipo per garantire le vostre esigenze di approvvigionamento a lungo termine.
