Dettagli:
|
| Prodotto: | EPD 2.13" | Risoluzione: | Risoluzione 122x250 punti |
|---|---|---|---|
| Modalità di visualizzazione: | Display elettroforetico a matrice attiva (AM EPD) | Ottica: | Tutti gli angoli di visione |
| Il contorno Dim.: | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm | Area attiva: | 23.705 ((H) x48.55 ((V) mm |
| temperatura di funzionamento: | 0°C a +50°C | Temperatura di stoccaggio.: | -25°C a +60°C |
| Numero di pin: | 24 pin | Interfaccia: | SPI |
| Evidenziare: | 122x250 Dots Electronic Paper Display,Esposizione di carta elettronica a 2,13 pollici |
||
3 colori EPD 2,13 pollici schermo,2.13" E-ink ESL Display Descrizione
SAEF Technology SFEPD213BWR-7018A01 è un pannello TFT a matrice attiva a 2,13 HR a-Si a 3 colori, display elettronico su carta (EPD).Il pannello ha una risoluzione così elevata (131 dpi) che è in grado di visualizzare facilmente modelli fini. A causa della sua bi-stabilità, il pannello EPD richiede pochissima potenza per l'aggiornamento e non ha bisogno di potenza per mantenere un'immagine.
Caratteristiche
1. a-Si TFT matrice attiva Display elettronico in carta (EPD)
2. Tre colori di supporto: Bianco, Nero, Rosso
3Risoluzione: 250 x 122
4. Consumo di energia ultra basso
5. Super angolo di visione ampio - vicino a 180°
6Extra sottile e leggero
7. Interfaccia SPI
8. RoHS conforme
| Informazioni generali | Contenuto |
| Dimensione dello schermo |
2.13 pollici |
| Modalità di visualizzazione | EPD della matrice attiva |
| Risoluzione della schermata | 122 ((H) × 250 ((V) pixel |
| Area attiva | 23.705 ((H) x48.55 ((V) mm |
| Pitch dei pixel | 0.194.3 x 0.194.2 ((131 dpi) |
| FPL (Front Plane Laminate) | Spettro Rosso 2.0 |
| Dimensione del profilo | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm |
| Peso | 4.1 g |
| Tensione di alimentazione logica | 3.0V tipica |
| Temperatura di funzionamento | 0°C a +50°C |
| Temperatura di conservazione | -25°C a +60°C |
| Interfaccia | SPI |
| Rispetto | Compliance REACH e RoHS |
Applicazione
Sistema elettronico di etichette per scaffali
Definizione del pin
Pin1, NC non collegato
Pin2, GDR / O / Power MOSFET Controllo del driver, questo pin è il controllo del gate N-Channel MOSFET.
Pin3, RESE / I / Booster Control Input, questo pin è l'input di corrente per il circuito di controllo.
Pin4, NC Non collegare con altri pin NC
Pin5, VDHR / C / condensatore. Questo pin è la tensione di guida del cancello positivo e il pin di alimentazione per VSH2 Un condensatore stabilizzatore deve essere collegato tra VSH2 e GND.
Pin6, TSCL / O / I2C Interfaccia al sensore di temperatura digitale Pin dell'orologio
Pin7, TSDA / I/O / I2C Interfaccia al sensore di temperatura digitale Data pin
Pin8, BS/I/VSS, questo pin imposta l'interfaccia del pannello.
Pin9, BUSYN/O/Device Busy Signal, Questo pin è il pin di uscita dello stato Busy. Quando Busy è High, il funzionamento del chip non deve essere interrotto e il comando non deve essere inviato.
Pin10, RSTN/I/System Reset, questo pin è l'ingresso del segnale di reset.
Pin11, D/C/I / Questo pin è il controllo dati/comando
Pin12, CSB / I / Questo pin è il chip selezionato.
Pin13, SCL/I/Input di orologio di comunicazione seriale.
Pin14, SDA / I / Serial communication data input/output.
Pin15, VDDIO / P / Potenza per i pin di interfaccia logica e I/O. Dovrebbe essere collegato con VCI.
Pin16, VCI / P / Fornitura di corrente per il chip
Pin17, GND / P / Terreno
Pin18, VDDD / C / uscita del regolatore interno Un condensatore deve essere collegato tra VDD e GND.
Pin19, VPP / P / alimentazione per la programmazione OTP
Pin20, VSH / C / Questo pin è la tensione di guida della sorgente positiva.
Pin21, il condensatore stabilizzatore VGH/C/A deve essere collegato tra VGH e GND.
Pin22, VSL / C / Questo pin è la tensione di guida della sorgente negativa e il pin di alimentazione per VCOM.
Pin23, il condensatore stabilizzatore VGL/C/A deve essere collegato tra VGL e GND.
Pin24, VCOM / C / Questo pin è la tensione di azionamento VCOM Un condensatore stabilizzatore deve essere collegato tra VCOM e GND.
3 colori EPD 2,13 pollici schermo,2Display ESL a inchiostro elettronico da.13"Disegno

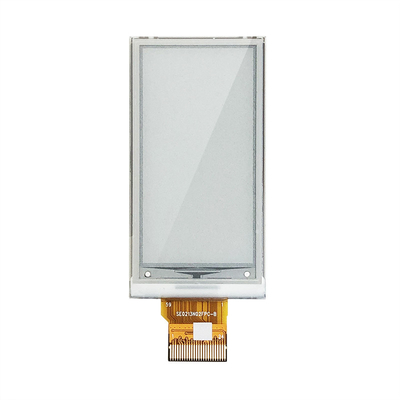

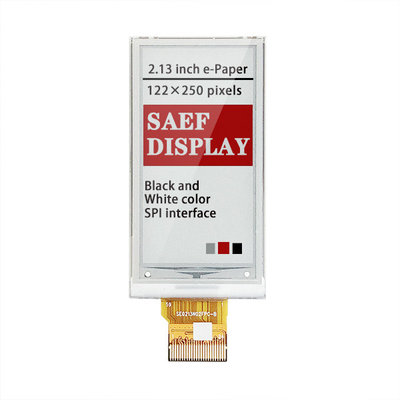

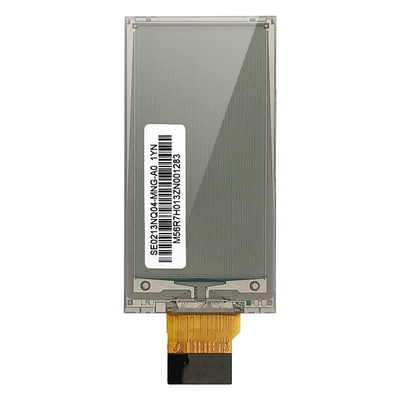

3 colori EPD 2,13 pollici schermo,2Display ESL a inchiostro elettronico da.13"Immagine del prodotto
