Display ESL 2,66 pollici, Display E-ink 2,66 pollici Descrizione
SAEF Technology SFEPD266H-7005A01 è un display elettroforetico a matrice attiva (AM EPD), con interfaccia e un design di sistema di riferimento.Il modulo è un display elettroforetico a guida TFT-array, con circuiti integrati tra cui gate buffer, source buffer, MCU interface, timing control logic, oscillatore, DC-DC, SRAM, LUT, VCOM. Il modulo può essere utilizzato in dispositivi elettronici portatili,come il sistema di etichetta elettronica (ESL).
Caratteristiche
Display di 152×296 pixel
- riflettività del bianco superiore al 30%
Il rapporto di contrasto è superiore a 8:1
L'angolo di visione è molto ampio.
Consumo di energia ultra basso
️ Modalità riflettente pura
Display bi-stabile
- Paesaggio, ritratto
¢ Modalità di sonno profondo a corrente ultra bassa
RAM sul chip display
La forma d'onda memorizzata nell'OTP on-chip
Interfaccia periferica seriale disponibile
Oscillatore on-chip
Controllo del booster e del regolatore su chip per la generazione di tensione di guida VCOM, Gate e Source
Interfaccia principale del segnale I 2C per la lettura del sensore di temperatura estemale
| Informazioni generali |
Contenuto |
| Dimensione dello schermo |
2.66 pollici |
| Modalità di visualizzazione |
EPD della matrice attiva |
| Risoluzione della schermata |
152 ((H) × 296 ((V) Pixel |
| Area attiva |
30.704 (H) ×60.088 (V) mm |
| Pitch dei pixel |
0.203 ((H) × 0.203 ((V) |
| PixelConfigurazione |
Rettangolo |
| Dimensione del profilo |
36.3(H) × 71,8(V) × 1,14(D) mm |
| Peso |
4.1 g |
| Tensione di alimentazione logica |
3.0V tipica |
| Temperatura di funzionamento |
0°C a +50°C |
| Temperatura di conservazione |
-25°C a +60°C |
| Interfaccia |
SPI |
| Rispetto |
Compliance REACH e RoHS |
Applicazione
Sistema elettronico di etichette per scaffali
Definizione del pin
Pin1, NC Non collegare con altri pin NC
Pin2, GDR / O / N-Channel MOSFET Gate Drive Control
Pin3, RESE / I / Input di corrente per il circuito di controllo
Pin4, NC Non collegare con altri pin NC
Pin5, VDHR / C / Voltaggio del driver della sorgente positiva per la sorgente
Pin6, TSCL / O / I2C Interfaccia al sensore di temperatura digitale Pin dell'orologio
Pin7, TSDA / I/O / I2C Interfaccia al sensore di temperatura digitale Data pin
Pin8, pin di selezione dell'interfaccia BS/I/Bus (NOTA 5-4)
Pin9, BUSYN / O / Pin di uscita dello stato occupato (NOTA 5-3)
Pin 10, RSTN/I/Reset input di segnale.
Pin11, D/C/I/Dati/Pin di comando (NOTA 5-2)
Pin12, CSB / I / Chip selezionare pin di ingresso (NOTA 5-1)
Pin13, SCL / I / Serial Clock pin (SPI)
Pin14, SDA / I / Serial Data pin (SPI)
Pin15, VDDIO / P / alimentazione per pin logici di interfaccia.
Pin16, VDD / P / alimentazione del chip
Pin17, GND / P / Terreno
Pin18, VDDD / C / Core logic power pin VDDD può essere regolato internamente da VDD. Un condensatore deve essere collegato tra VDDD e VSS in ogni circostanza
Pin19, VPP / P / alimentazione per la programmazione OTP
Pin20, VSH / C / Positivo Fonte tensione di guida 2
Pin21, VGH / C / tensione di azionamento del cancello positivo
Pin22, VSL / C / Voltaggio di azionamento della fonte negativo
Pin23, VGL / C / tensione di azionamento del cancello negativa
Pin24, tensione di azionamento VCOM / C / VCOM
I = pin di ingresso, O = pin di uscita, I/O = pin bidirezionale (input/output), P = pin di alimentazione, C = pin del condensatore
Nota 5-1: Questo pin è l'ingresso di selezione del chip che si collega all'MCU. Il chip è abilitato per la comunicazione MCU solo quando CSB è tirato ALTO.
Nota 5-2: Questo pin è il pin di controllo Data/Command che si collega all'MCU in modalità SPI a 4 fili. Quando il pin viene tirato ALTO, i dati a SDA saranno interpretati come dati. Quando il pin viene tirato ALTO, i dati vengono interpretati come dati.i dati di SDA verranno interpretati come comando.
Nota 5-3: Questo pin è il pin di uscita dello stato occupato. Quando il Busy è alto, il funzionamento del chip non deve essere interrotto, il comando non deve essere inviato, ad esempio,Il chip metterebbe Busy pin High quando - Output display waveform - Programmazione con OTP - Comunicazione con sensore di temperatura digitale
Nota 5-4: Pin di selezione dell'interfaccia del bus
Interfaccia MCU di stato BS
L interfaccia periferica seriale a 4 linee (SPI)
Interfaccia periferica seriale H 3-linea ((SPI) - 9 bit SP
Display ESL 2,66 pollici, Display E-ink 2,66 pollici Disegno del prodotto

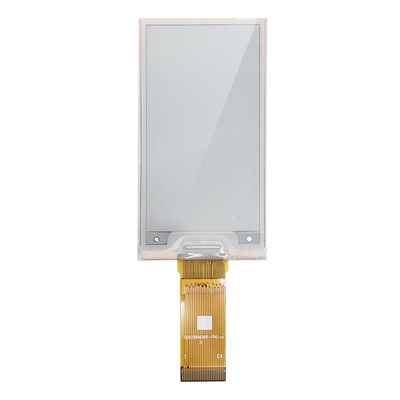

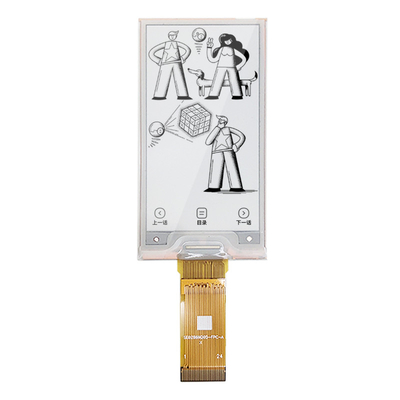

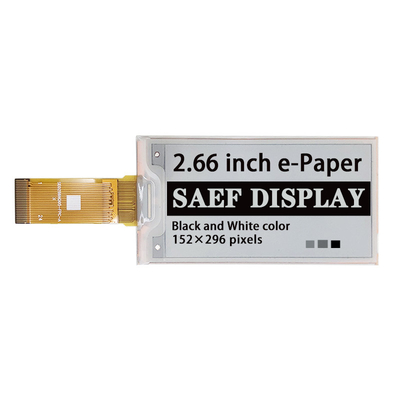

Display ESL 2,66 pollici, Display E-ink 2,66 pollici Immagine del prodotto
Nota:
1La potenza tipica è misurata seguendo il passaggio da una scala orizzontale a 2 in scala grigia a una scala verticale a 2 in scala grigia (figura 6-2).
2La potenza di sonno profondo è la potenza consumata quando il controller è in modalità sonno profondo.
3.Le caratteristiche elettriche/ottiche elencate sono garantite solo con il regolatore e la forma d'onda forniti dal SAEF.
