Dettagli:
|
| Prodotto: | 1.54 pollici EPD | Risoluzione: | Risoluzione dei punti 152x152 |
|---|---|---|---|
| Modalità di visualizzazione: | Display elettroforetico a matrice attiva (AM EPD) | Ottica: | Tutti gli angoli di visione |
| Il contorno Dim.: | 31.80 (H) × 37.32 ((V) × 1.14 ((D) mm | Area attiva: | 27.512 (H) × 27.512 (V) mm |
| Pitch dei pixel: | 0.181 ((H) × 0.181 ((V) mm | Numero di pin: | 24 pin |
| Interfaccia: | MCU | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Esposizione a 1,5 pollici dell'inchiostro di E,152x152 punteggia l'esposizione dell'inchiostro di E |
||
Display a inchiostro elettronico da 1,54 pollici, EPD da 1,54 pollici Descrizione dello schermo
SAEF Technology SFEPD154H-7003A01 è un display elettroforetico a matrice attiva ((AM EPD), con interfaccia e un design di sistema di riferimento.e ha capacità di visualizzazione a 2 bitIl modulo è un display elettroforetico a guida TFT, con circuiti integrati tra cui gate buffer, source buffer, MCU interface, timing control logic, oscillatore, DC-DC, SRAM, LUT, VCOM.Modulo utilizzabile in dispositivi elettronici portatili, come il sistema di etichetta elettronica (ESL).
Caratteristiche
◆ Display da 152×152 pixel
◆ riflettività del bianco superiore al 30%
◆ Il rapporto di contrasto superiore a 10:1
◆ L'angolo di visione è molto ampio
◆ Consumo di energia estremamente basso
◆ Modalità riflettente pura
◆ Display bi-stabile
◆ Modalità di sonno profondo a corrente ultra bassa
◆ RAM sul chip display
◆ Forma d'onda memorizzata in OTP su chip
◆ Interfaccia periferica seriale disponibile
◆ Oscillatore su chip
◆ Controllo del booster e del regolatore su chip per la generazione della tensione di guida VCOM, Gate e Source
◆ Interfaccia principale del segnale I 2C per la lettura del sensore di temperatura esterno
| Informazioni generali | Contenuto |
| Dimensione dello schermo | 1.54 pollici |
| Modalità di visualizzazione | EPD della matrice attiva |
| Risoluzione della schermata | 152 ((H) × 152 ((V) Pixel |
| Area attiva | 27.512 (H) × 27.512 (V) mm |
| Pitch dei pixel | 0.181 ((H) × 0.181 ((V) |
| PixelConfigurazione | Rettangolo |
| Dimensione del profilo | 31.80 (H) × 37.32 ((V × 1.14 ((D)) mm |
| Peso | 2.7 g |
| Tensione di alimentazione logica | 3.0V tipica |
| Temperatura di funzionamento | 0°C a +35°C |
| Temperatura di conservazione | -25°C a +60°C |
| Interfaccia | MCU |
| Rispetto | Compliance REACH e RoHS |
Applicazione
Sistema elettronico di etichette per scaffali
Definizione del pin
Pin1, NC Non collegare con altri pin NC
Pin2, GDR / O / N-Channel MOSFET Gate Drive Control
Pin3, RESE / I / Input di corrente per il circuito di controllo
Pin4, NC Non collegare con altri pin NC
Pin5, VDHR / C / Positivo Fonte di tensione di guida 1
Pin6, TSCL / O / I2C Interfaccia al sensore di temperatura digitale Pin dell'orologio
Pin7, TSDA / I/O / I2C Interfaccia al sensore di temperatura digitale Data pin
Pin8, pin di selezione dell'interfaccia BS/I/Bus
Pin9, BUSYN / O / Busy state output pin
Pin 10, RSTN/I/Reset input di segnale.
Pin11, D/C/I/Dati/Pin di comando
Pin12, CSB / I / Chip selezionare pin di ingresso
Pin13, SCL / I / Serial Clock pin (SPI)
Pin14, SDA / I / Serial Data pin (SPI)
Pin15, VDD / P / Fornitura di alimentazione per pin logici di interfaccia
Pin16, VDD / P / alimentazione del chip
Pin17, VSS / P / Terra
Pin18, VDDD / C / Core logic power pin VDDD può essere regolato internamente da VDD. Un condensatore deve essere collegato tra VDDD e VSS in ogni circostanza
Pin19, VPP / P / alimentazione per la programmazione OTP
Pin20, VSH / C / Positivo Fonte tensione di guida 2
Pin21, VGH / C / tensione di azionamento del cancello positivo
Pin22, VSL / C / Voltaggio di azionamento della fonte negativo
Pin23, VGL / C / tensione di azionamento del cancello negativa
Pin24, tensione di azionamento VCOM / C / VCOM
I = pin di ingresso, O = pin di uscita, I/O = pin bidirezionale (input/output), P = pin di alimentazione, C = pin del condensatore

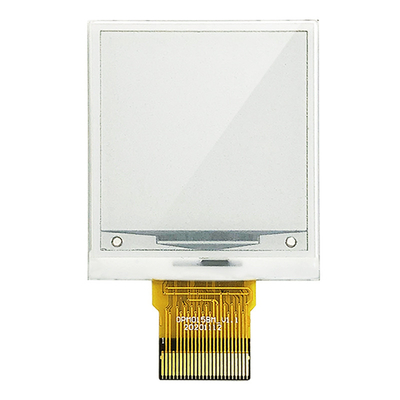

Display a inchiostro elettronico da 1,54 pollici, EPD da 1,54 pollici Disegno del prodotto

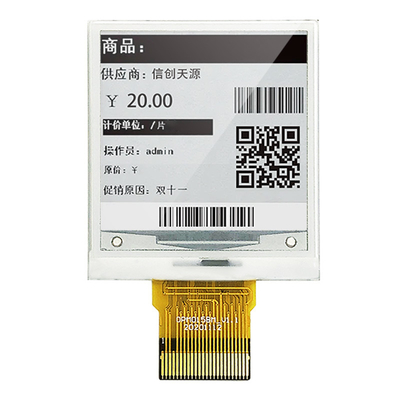

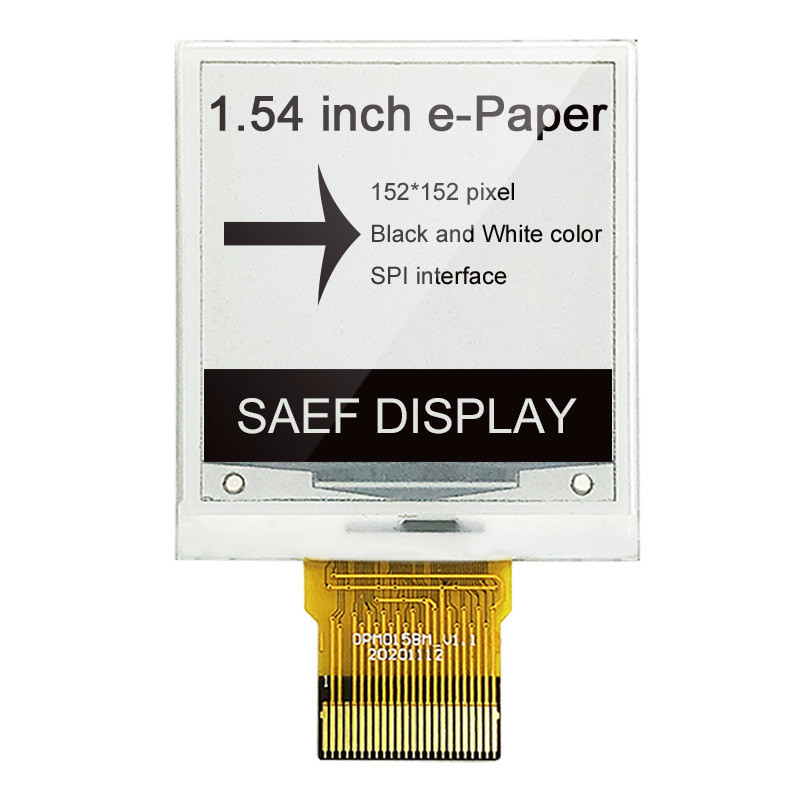

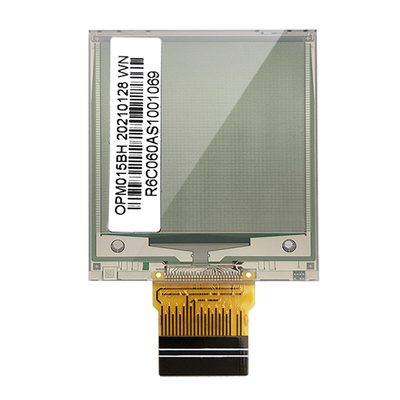

Display a inchiostro elettronico da 1,54 pollici, EPD da 1,54 pollici Immagine del prodotto
