Interfaccia a 5 pollici TFT LCD, esposizione a 5 pollici di SPI del grado automobilistico
LA TECNOLOGIA SFTO500HQ-7012A-N di SAEF è un'esposizione completa a 5 pollici di TFT LCD con 800x480 risoluzione (orizzontale 800 tramite una matrice verticale di 480 pixel). Può essere utilizzata nei sistemi embedded, automazione, attrezzatura medica, dispositivo industriale, dotazioni di sicurezza che richiedono l'esposizione di TFT nell'alta qualità e nell'immagine variopinta. SFTO500HQ-7012A-N è un tipo TFT di IPS-LCD con cd/m2 di luminosità 500 - 1000 (valore tipico). Può funzionare alle temperature a partire da -30℃ a +85℃.
| Oggetto di generalità |
Indice |
| Dimensione LCD dell'esposizione (diagonale) |
IPS a 5 pollici |
| Struttura di modulo |
Esposizione LCD + PWB |
| Tipo di esposizione LCD |
TFT/TRANSMISSIVE |
| Modo di esposizione LCD |
Normalmente nero |
| Direzione d'esame raccomandata |
TUTTO L'in punto di VISTA |
| Dimensione del modulo (W×H×T) |
137.30×80.97×5.50 millimetro |
| Area attiva (W×H) |
108.00×64.80 millimetro |
| Numero dei pixel (risoluzione) |
Pixel 800RGB×480 |
| Passo del pixel (W×H) |
0.135×0.135 millimetro |
| Tipo di interfaccia del modulo |
interfaccia di SPI di 3 cavi |
| Tensione in ingresso del modulo |
5V |
| Numeri di colore |
16.7M |
| Tipo della lampadina |
LED bianco |
Interfaccia a 5 pollici TFT LCD, disegno a 5 pollici di SPI dell'esposizione del grado automobilistico

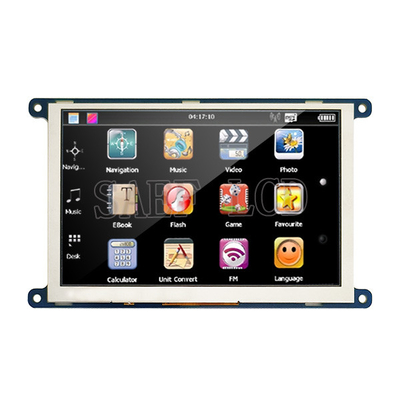

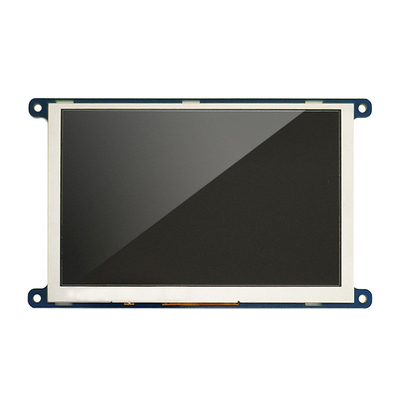

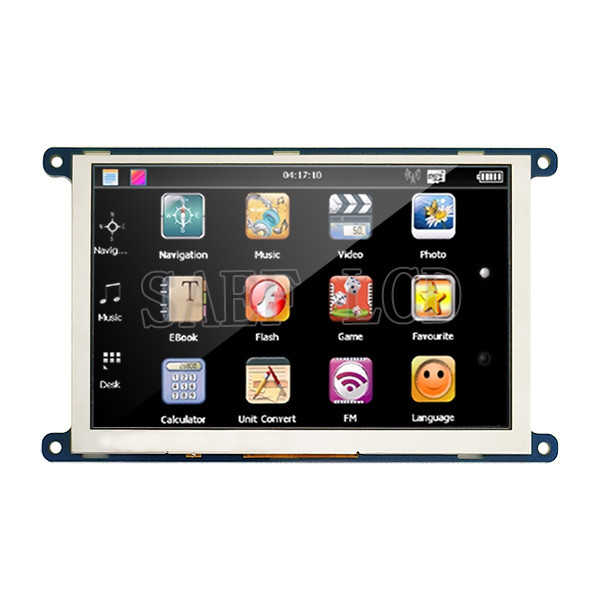

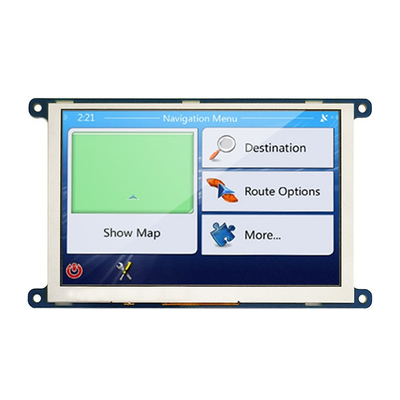

Interfaccia a 5 pollici TFT LCD, immagine di SPI di prodotto a 5 pollici dell'esposizione del grado automobilistico
Definizione di Pin:
Descrizione dell'interfaccia J1&J2
Pin1~2, VCC5V/alimentazione elettrica/alimentazione elettrica del modulo (tipo 5V.)
Pin3~4, Terra / Alimentazione elettrica/ Terra di potere
Pin5, LCD_CS/ Io / Perno di Chip Select per 3 cavo I/F. di serie.
Pin6, NC/-/ Nessun collegamento
Pin7, LCD_SCLK/ Io /Orologio 3 di cavo I/F. di serie.
Pin8, LCD_INT/O / L'uscita di interruzione affinchè ospite indichino lo stato.
Pin9, LCD_RST/I/ Ciò è un perno risistemato basso attivo per il LCD.
Pin10, LCD_SDA / Ingresso/uscita/ un perno di dati di Bi-direzione 3 di cavo SPI I/F.
Pin11, CTP_INT (NC) /O/ Interruzione esterna di PCT all'ospite
Pin12, CTP_SCL)/(DI NC/ Input di orologio di PCT I2C
Pin13, CTP_SDA)/INGRESSO/USCITA (DI NC/ Immissione dei dati ed uscita di PCT I2C
Pin14, CTP_RST (NC) / Io / Il segnale risistemato esterno di PCT, minimo è attivo
Pin15, NC /-/ Nessun collegamento
Pin16, Terra/alimentazione elettrica/ Terra di potere
Pin17, NC /-/ Nessun collegamento
Pin18, NC / -/ Nessun collegamento
Pin19, NC /- / Nessun collegamento
Pin20, Terra /Alimentazione elettrica/ Terra di potere
Descrizione dell'interfaccia J3 (interfaccia bruciante istantanea di SPI)
Pin1, SF_CLK / Io / Input di orologio di serie
Pin2, SF_DI / Io / Immissione dei dati
Pin3, SF_DO / O / Emissione dei dati
Pin4, SF_CS / Io / Chip Select Input
Pin5, LCD_RST / Io / Segnale RISISTEMATO LCD. Questo perno deve essere tirata bassa
Pin6, Terra / Alimentazione elettrica / Terra di potere
Pin7, NC / - / Nessun collegamento
Pin8, NC / - / Nessun collegamento
Pin9~10, 3.3V / Alimentazione elettrica / Alimentazione elettrica per il flash di SPI (tipo 3.3V.)
