Display TFT da 7 pollici di grado industriale 1024X600 punti Interfaccia RGB con CTP Introduzione al prodotto
SAEF Technology SF-TC700B-8619A-CT6 display TFT di grado industriale è un display LCD TFT full viewing angle tipo IPS da 7 ′′ con risoluzione di 1024x600 pixel.e la schie di vetro di copertura è personalizzabileQuesto modulo LCD ha una dimensione di contorno di 164,7x99,7x4,43 mm e una dimensione AA di 154,21x85,92 mm. L'interfaccia LCM è un'interfaccia RGB a 24 bit, 50 pin. L'interfaccia CTP è I2C.
SF-TC700B-8619A-CT6 touch screen display è con 300cd / m2 (nits) luminosità superficiale, può anche essere progettato per essere 1000cd / m2 (nits).Questo modulo LCD TFT 7 ′′ è ampiamente utilizzato nelle apparecchiature di misura, dispositivi medici, domotica, sistema di sicurezza di accesso, prezzo del supermercato e elettrodomestici, dispositivo GPS, ecc.
Caratteristiche
| Parole chiave: |
Display TFT industriale da 7 pollici |
| Risoluzione: |
1024x600 punti |
| Interfaccia LCD TFT: |
RGB |
| Schermo tattile: |
CTP ((Screen sensoriale a contatto capacitivo) |
| Pini: |
50 |
| Luminanza superficiale: |
300 Cd/m2 - 1000 Cd/m2 Facoltativo |
| Interfaccia CTP: |
Interfaccia I2C |
| Dimensione del profilo: |
164.7x99.7x4.43 mm |
| Area attiva: |
154.21x85.92 mm |
| Direzione di visione: |
IPS angolo di visione completo (80/80/80/80) |
| Temperatura di funzionamento: |
-20°C a +70°C |
| Durata di vita del LED: |
40000 ore |
| Certificato: |
ISO 9001:2015 / ISO 14001:2015 |
| Rispetto: |
Conformità Rohs & Reach |
Display TFT da 7 pollici 1024x600 punti Interfaccia RGB con disegno del prodotto CTP
Definizione del pin
| Numero di pin |
Il simbolo |
Descrizione |
| 1 |
LED+ |
Potenza per retroilluminazione a LED (anodo) |
| 2 |
LED+ |
Potenza per retroilluminazione a LED (anodo) |
| 3 |
LED- |
Potenza per retroilluminazione a LED (catodo) |
| 4 |
LED- |
Potenza per retroilluminazione a LED (catodo) |
| 5 |
GND |
GROUND ((0V) |
| 6 |
VCOM |
Una tensione di alimentazione dell'elettrodo comune del pannello TFT |
| 7 |
DVDD |
Potenza per circuiti digitali e analogici |
| 8 |
Modalità |
Selezione della modalità DE/SYNC. MODE=0:SYNC Mode; MODE=1:DE Mode; |
| 9 |
DE |
Input dati Abilitazione per la modalità TTL |
| 10 |
VS |
Input di sincronizzazione verticale |
| 11 |
HS |
Input di sincronizzazione orizzontale |
| 12 ~ 19 |
B7~B0 |
Dati blu |
| 20 ~ 27 |
G7~G0 |
Dati verdi |
| 28 ~ 35 |
R7~R0 |
Dati in rosso |
| 36 |
GND |
GROUND ((0V) |
| 37 |
DCLK |
Input parallelo dell'orologio RGB |
| 38 |
GND |
GROUND ((0V) |
| 39 |
L/R |
Selezione sinistra / destra |
| 40 |
U/D |
Impostazione di scansione Up/down del driver di gate |
| 41 |
VGH |
Porta a tensione |
| 42 |
VGL |
Portata OFF tensione |
| 43 |
AVDD |
Potenza per circuito analogo |
| 44 |
RISET |
Pin di ripristino globale |
| 45 |
NC |
Nessuna connessione |
| 46 |
VCOM |
Una tensione di alimentazione dell'elettrodo comune del pannello TFT |
| 47 |
DITHB |
Abilitare/disattivare la funzione di frenata |
| 48 |
Numero di riferimento |
GROUND ((0V) |
| 49 |
NC |
Nessuna connessione |
| 50 |
NC |
Nessuna connessione |

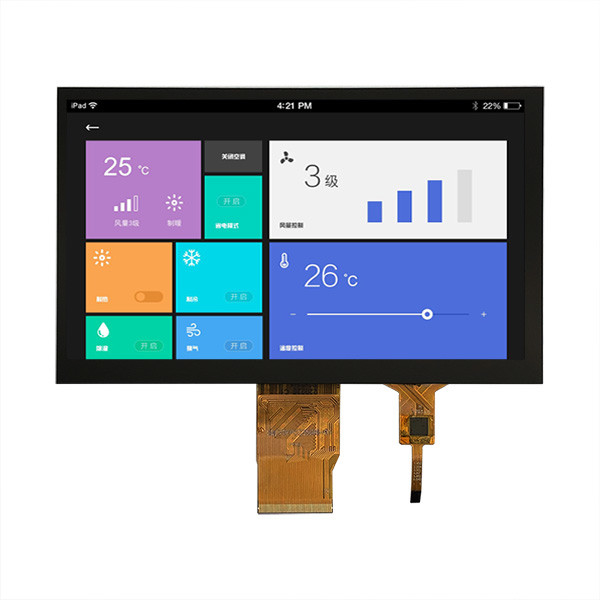

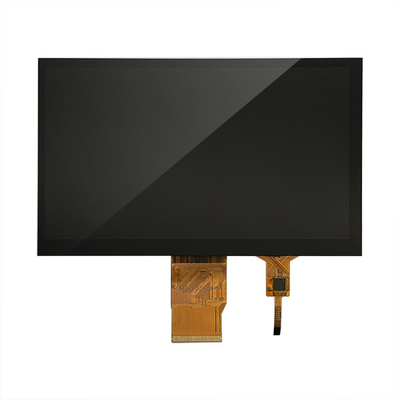

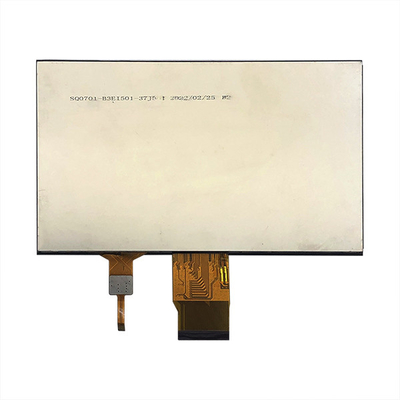

Display TFT da 7 pollici di grado industriale 1024X600 punti Interfaccia RGB con immagine del prodotto CTP
Produttore di moduli di visualizzazione LCD TFT - più di 300 prodotti standard TFT in linea
SAEF Technology è un produttore leader mondiale di display LCD TFT con sede in Cina. SAEF offre una vasta gamma di prodotti di moduli di display TFT di piccole e medie dimensioni con dimensioni che vanno da 0,96"1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" e 28" TFT (dimensione diagonale dell'area attiva) e così viaSu questo sito sono elencati più di 300 modelli standard TFT; inoltre, quasi ogni elemento è accettabile per derivare dagli elementi standard per soddisfare le esigenze dei clienti.
I display TFT SAEF sono qualificati secondo le norme industriali, compresi i moduli TFT-LCD standard, IPS TFT, TFT LCD ad alta luminosità (display leggibile alla luce solare), pannelli TFT con schede di controllo,Tipo di barra TFT, LCD TFT a temperatura ampia. Questi display includono modalità paesaggio o ritratto.I display LCD SAEF TFT sono disponibili in varie risoluzioni, nonché schermi touch opzionali in tecnologia resistiva e capacitiva proiettata (PCAP touch screen)Molti dei nostri moduli di visualizzazione TFT hanno più di un'interfaccia disponibile tra cui MCU, RGB, TTL, LVDS e MIPI DSI.I moduli SAEF TFT sono perfetti per una serie di applicazioni, tra cui il controllo industriale, macchina da caffè, attrezzature mediche, sistema POS, automazione, navigatore GPS, biancheria, controllo dell'energia, telecomunicazioni, attrezzature mediche e così via.
