4 pollici 540x1080 PPI altoIPSIntroduzione al prodotto dell'interfaccia TFT LCD ST7703S MIPI
SAEF TECHNOLOGY SF-TO400AS-8986A-N è un display full TFT-LCD da 4 pollici con 540 (RGB) X 1080 punti (540 pixel orizzontali per 1080 pixel verticali).La tensione di alimentazione (VCC) del pannello LCD di guida è da è 2.4V a 3.3V, tensione tipica è di 2.8V. e supporta l'interfaccia MIPI. Può essere utilizzato in sistemi embedded, automazione, GPS, attrezzature mediche, dispositivi industriali, smart home,attrezzature di sicurezza che richiedono un display TFT di alta qualità e immagine colorata.
SF-TO400AS-8986A-N è un tipo IPS-LCD (IPS significa In-plane Switching) TFT con luminosità 350 cd/m2 (valore tipico). la luminosità può essere personalizzata raggiungendo 1000 nits.Può funzionare a temperature da -20°C a +70°CLa temperatura di conservazione varia da -30°C a +80°C.
Caratteristiche del prodotto
| Prodotto: |
4 pollici IPS TFT LCD |
Risoluzione: |
540x1080 pixel |
| Direzione di visione: |
IPS Tutti gli angoli di visione |
Schermo tattile: |
Senza, resistente e PCAP facoltativo |
| Lenti di copertura: |
Può essere personalizzato |
Luminanza superficiale: |
350 Cd/m2 (personalizzabile) |
| Interfaccia: |
MIPI (personalizzabile) |
Numero di pin: |
30 pin |
| Collegamento: |
Tipo di connettore (personalizzabile) |
Controllo del driver: |
ST7703 |
| Temperatura di funzionamento: |
-20°C a +70°C |
Rispetto: |
Compliance REACH e RoHS |
Perché scegliere noi
1Forniamo soluzioni personalizzate per display LCD
Il prodotto ha requisiti speciali di applicazione, specifiche elettriche, specifiche ottiche, caratteristiche touch o dimensioni meccaniche che richiedono display personalizzati?SAEF può soddisfare i vostri requisiti LCD personalizzati.
2. Soluzioni totali per touch screen e display
Ti preoccupi di assemblare il touch screen e il display?SAEF può fornire schermi touch personalizzati e standard, incluse soluzioni multi-touch resistive e capacitive, inclusi servizi di legame aereo e ottico..
3- Impegno per l'affidabilità della qualità
SAEF è qualificato da ISO9001:2015 e ISO14000, soddisfacendo le norme RoHS, REACH e altre norme ambientali nei mercati globali.prove di affidabilità e invecchiamento.
4. Fornitura a lungo termine
In circostanze normali, i prodotti che raccomandiamo possono essere forniti per più di 5 anni.Faremo piani alternativi in anticipo per garantire le vostre esigenze di approvvigionamento a lungo termine.
4 pollici 540x1080 PPI altoIPSInterfaccia MIPI TFT LCD ST7703S Disegno del prodotto
Definizione del pin dell'interfaccia
| - No |
SIMBOLO |
FUNZIONE |
| 1 |
RST_LCM |
Questo segnale ripristina il dispositivo e deve essere applicato per inizializzare correttamente il chip. |
| 2 |
TE_LCM |
Il segnale di effetto lacerante viene utilizzato per sincronizzare l'MCU con la scrittura in memoria. |
| 3 |
GND |
Terreno di potenza |
| 4 |
TDP0 |
Linea dati MIPI |
| 5 |
TDN0 |
Linea dati MIPI |
| 6 |
GND |
Terreno di potenza |
| 7 |
TDP1 |
Linea dati MIPI |
| 8 |
TDN1 |
Linea dati MIPI |
| 9 |
GND |
Terreno di potenza |
| 10 |
TDP2 |
Linea dati MIPI |
| 11 |
TDN2 |
Linea dati MIPI |
| 12 |
GND |
Terreno di potenza |
| 13 |
TDP3 |
Linea dati MIPI |
| 14 |
TDN3 |
Linea dati MIPI |
| 15 |
GND |
Terreno di potenza |
| 16 |
TCP |
MIPI Clk |
| 17 |
TCN |
MIPI Clk |
| 18 |
GND |
Terreno di potenza |
| 19 |
IOVCC1.8V |
Fornitura di alimentazione per il sistema di I/O. IOVCC = 1,65V~3,3V. |
| 20 |
LEDA |
Anodo a LED |
| 21 |
LEDK |
Catodo a LED |
| 22 |
ID1 |
Identificazione |
| 23 |
NC |
NC |
| 24 |
VDD2V8 |
Fornitura di alimentazione per analogica, VDD=2,5V~3,3V. |
| 25 |
NC |
NC |
| 26 |
SDA_CTP |
Segnale di dati I2C del Touch Panel; se non utilizzato, lasciare aperto questo pin. |
| 27 |
SCL_CTP |
Segnale di orologeria I2C del pannello tattile; se non utilizzato, lasciare aperto questo pin. |
| 28 |
EINT_CTP |
Interrompere il segnale al processore principale del Touch Panel; se non utilizzato, lasciare aperto questo pin. |
| 29 |
RST_CTP |
Ripristino del sistema del pannello tattile; se non utilizzato, lasciare aperto questo pin. |
| 30 |
VDD2.8_CTP |
Fornitura di alimentazione per analogica, VDD=2,4V~3,3V. |
Classificazione massima assoluta
| Articolo |
Il simbolo |
Un minuto. |
- Max, ti prego. |
Unità |
| Tensione di alimentazione |
Fornitore di alimentazione |
VDD |
- Zero.3 |
+4.6 |
V. |
| Analoghi |
️ |
️ |
️ |
V. |
| IO |
IOVDD |
- Zero.3 |
+4.6 |
V. |
| Voltaggio di ingresso |
Vi |
- Zero.3 |
IOVDD+0.3 |
V. |
| Temperatura di conservazione |
Tstg |
- Trenta |
+ 70 |
oC |
| Temperatura di funzionamento |
TOpzione |
- Venti |
+60 |
oC |
| Umidità di stoccaggio |
Hstg |
10 |
Nota 1 |
% RH |
| Umidità di esercizio |
HOpzione |
10 |
Nota 1 |
% RH |
Caratteristiche della corrente continua
| Articolo |
Il simbolo |
Un minuto. |
Tipo. |
- Max, ti prego. |
Unità |
| Tensione di alimentazione |
Fornitore di alimentazione |
VDD |
2.4 |
2.8 |
3.3 |
V. |
| Analoghi |
VCI |
2.4 |
2.8 |
3.3 |
V. |
| IO |
IOVDD |
1.65 |
1.8/2.8 |
3.3 |
V. |
| Logica bassa tensione di ingresso |
VIL |
-0.3IOVDD |
️ |
0.3IOVDD |
V. |
| Logica Alta tensione di ingresso |
HIV |
0.7IOVDD |
️ |
IOVDD |
V. |
| Logica bassa tensione di uscita |
VOL |
️ |
️ |
0.2IOVDD |
V. |
| Logica Alta tensione di uscita |
VOH |
0.8IOVDD |
️ |
️ |
V. |
| Consumo corrente |
Visualizzazione normale |
Ivdd |
️ |
50 |
️ |
mA |
| Modalità di attesa |
Ivdd |
️ |
30 |
️ |
UA |
| Frequenza del fotogramma |
FFR |
️ |
60 |
️ |
Hz |
Specifiche ottiche
| Lumiere di fondo accese (modalità di trasmissione) |
Articolo |
Il simbolo |
Condizione |
Specificità |
Unità |
| Un minuto. |
Tipo. |
- Max, ti prego. |
|
Luminosità accesa
superficieIo...f= 20mA)
|
Lv
|
Normalmente.
vedere
angolo
θX= θY= 0o
|
-
|
350
|
-
|
cd/m2
|
| Rapporto di contrasto |
CR |
- |
600 |
- |
- |
| Tempo di risposta |
TR |
- |
10 |
20 |
ms
|
| TF |
- |
- |
20 |
30 |
|
Cromaticità trasmissibile
|
Rosso |
XR |
-
|
0.614 |
0.644 |
0.674 |
- |
| YR |
0.290 |
0.320 |
0.350 |
- |
| Verde |
XG |
0.270 |
0.300 |
0.330 |
- |
| YG |
0.540 |
0.570 |
0.600 |
- |
| Blu |
XB |
0.104 |
0.134 |
0.164 |
- |
| YB |
0.097 |
0.127 |
0.157 |
- |
| Bianco |
XW |
0.267 |
0.297 |
0.327 |
- |
| YW |
0.302 |
0.332 |
0.362 |
- |
|
Visualizzazione
Angolo
|
Orizzontale |
θX+ |
Centro
CR≥10
|
- |
80 |
- |
Deg.
|
| θX- |
- |
80 |
- |
| Verticale |
θY+ |
- |
80 |
- |
| θY- |
- |
80 |
- |
| |
NTSC Ratio ((Gamut) |
- |
- |
- |
60 |
- |
% |
| |
|
|
|
|
|
|
|

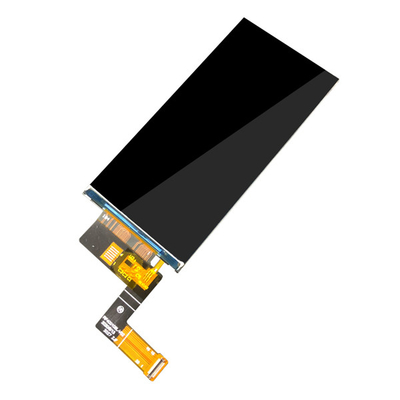

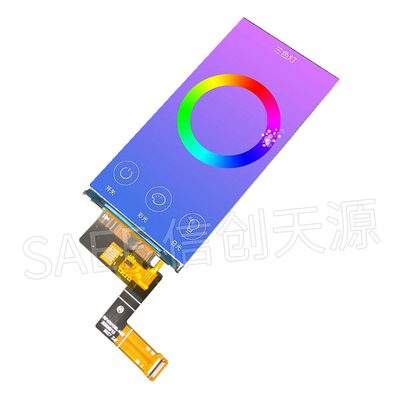

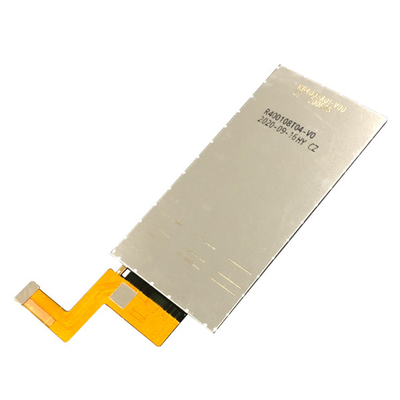

4 pollici 540x1080 PPI altoIPSInterfaccia MIPI TFT LCD ST7703S Immagine del prodotto
