Dettagli:
|
| Prodotto: | 3.97 pollici (4") schermo TFT | Risoluzione: | 480x800 punti |
|---|---|---|---|
| IC del driver: | NT1cultura | Il contorno Dim.: | 57.14x96.85x2.2 mm |
| Dispositivo touch: | Senza touch screen (facoltativo) | Dimensione di vetro di copertura: | Personalizzabile |
| Direzione di visione: | IPS Tutti gli angoli di visione | Interfaccia: | SPI + RGB 24 bit (personalizzabile) |
| Connessione: | Collegamento (personalizzabile) | Numero di pin: | 51 perni (personalizzabili) |
| Luminanza di superficie: | 400 cd/m2 ((nits) | Tipo di retroilluminazione: | LED bianco |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 480x800 IPS TFT LCD,24 bit IPS TFT LCD,3 |
||
4 pollici (3,97") 480x800 TFT LCD Screen SPI RGB 24 bit Interfaccia IPS NT35510 Display
Display LCD TFT da 4 pollici WVGA SPI e RGB
1. SF-TC397B-8774C-N è un modulo LCD TFT è una dimensione diagonale di 3,97 ′′ (4,0 ′′), WVGA 480x800, display LCD TFT a colori, può essere progettato con touchscreen resistivo o PCAP,I numeri delle nostre parti sono SF-TC397B-8774C-T e SF-TC397B-8774C-CT.
2. Questo modulo supporta l'interfaccia SPI e RGB a 24 bit. Il modello SF-TC397B-8774C-N ha dimensioni di modulo di 57,14*96,85 mm e dimensioni di area attiva di 51,84 x 86,40 mm;SF-TC397B-8774C-N è integrato con il regolatore NT35510 sul modulo, e la sua tensione di alimentazione logica varia da 2,6V a 3,3V. Questo modulo IPS TFT è modulo LCD in modalità ritratto, con luminosità di 400 cd/m2.Se volete usarlo come modalità ritratto o regolare la luminosità, per ulteriore supporto tecnico contattaci. La luminosità della superficie può essere raggiunta a 1000 cd/m2 (nits).
Specifiche meccaniche
| Articolo | Specificità | Unità |
| Dimensioni di visualizzazione | 3.97 | centimetro |
| Dimensioni di linea | 57.14*96.85*2.2 | mm |
| IC del driver | NT1commercio | - |
| Tipo di interfaccia | RGB-24Bit | - |
Disegno di schermo LCD TFT da 4 pollici WVGA SPI e RGB
Descrizione del pin
| - No, no, no. | Nome PIN | I/O | Descrizione |
| 1 | LEDK | O | Catodo a LED |
| 2 | LEDA | O | Anodo a LED |
| 3 | U U | Io... | Segnale di ingresso del pannello tattile |
| 4 | XL | Io... | Segnale di ingresso del pannello tattile |
| 5 | YD | Io... | Segnale di ingresso del pannello tattile |
| 6 | XR | Io... | Segnale di ingresso del pannello tattile |
| 7 | GND | Io... | Terreno |
| 8 | VCI | Io... | Fornitura di alimentazione 2.8V Voltaggio |
| 9 | NC | - | Apri |
| 10 | IOVCC | Io... | Fornitore di alimentazione 1.8V Voltaggio |
| 11 | TE | Io... | Potenza dell'effetto lacerante |
| 12 | SDO | - | Interfaccia SPI Pin di ingresso/uscita |
| 13 | SDI | Io... | Interfaccia SPI Pin di ingresso/uscita |
| 14 | WR/SCL | - | Segnale dell'orologio SPI |
| 15 | CSX | Io... | Pin di ingresso per il segnale di selezione del chip |
| 16 | RESX | Io... | Segnale di ingresso LCM Reset |
| 17-40 | DB23-DB0 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 41 | ENABLE | Io... | Segnale di attivazione dati in modalità I/F RGB 1. |
| 42 | Doc. | Io... | Segnale dell' orologio per campionare ogni data |
| 43 | HSYNC | Io... | Segnale di sincronizzazione orizzontale |
| 44 | VSYNC | Io... | Segnale di sincronizzazione verticale |
| 45 | LEDPWM | Io... | Questo pin è collegato al driver LED esterno. |
| 46 | LWDON | Io... | Utilizzato per accendere/spegnere il controllo della retroilluminazione LED esterna. |
| 47 | RS | Io... | Segnale di registrazione selezionato |
| 48 | R & S | Io... | Leggere il pin di ingresso del segnale stroboscopico |
| 49 | IM0 | Io... | Selezionare la modalità di interfaccia |
| 50 | IM1 | Io... | Selezionare la modalità di interfaccia |
| 51 | GND | Io... | Terreno |
Caratteristiche della retroilluminazione
| Articolo | Il simbolo | Minore | TYP | Max. | Unità |
Esame Condizione |
Nota |
| Tensione di alimentazione | Vf | 25.6 | V. | Se= 20 mA | - | ||
| Corrente di alimentazione | Se | - | 20 | - | mA | - | - |
| Voltaggio inverso | V.R. | - | - | 5 | V. | - | |
| Dissipazione di potenza | Pd | - | 512 | - | mW | - | |
| Intensità luminosa per LCM |
- |
400 | - | Cd/m2 | Se= 20mA | - | |
| Uniformità per la CML | - | 80 | - | - | Percentuale | Se= 20 mA | - |
| Colore della retroilluminazione | Bianco | ||||||
Caratteristiche elettro-ottiche
| - No, no, no, no. | Articolo 1 | Il simbolo | Condizioni | Specificità | Unità | Nota | |||
| Min. | Tipologia | Max. | |||||||
| 1 | Tempo di risposta | Tr+Tf | 25°C | - | 35 | - | Signora | (1) (2) | |
| 2 | Trasmittanza (con PL) | T(%) | - | - | 5 | - | - | - | |
| 3 | Tasso di contrasto | Cr |
θ=0, Angolo di visione normale |
550 | - | - | - | (1)(3) | |
| 4 |
Visualizzazione Angolo
|
Oh, no. | θR | CR>10 | 85 | - | Deg | - | |
| θL | 85 | - | |||||||
| Ver. | Θ+ | 85 | - | ||||||
| - Sì, certo. | 85 | - | |||||||

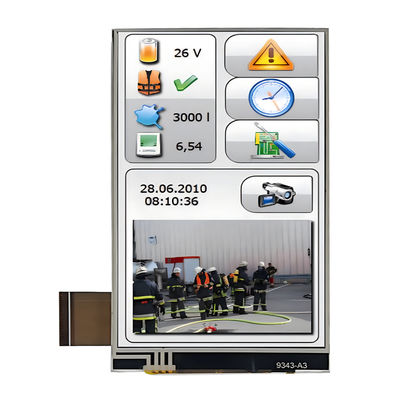

TFT 4" WVGA SPI e RGB LCD Screen Immagine del prodotto
Impianti di fabbrica e certificati
