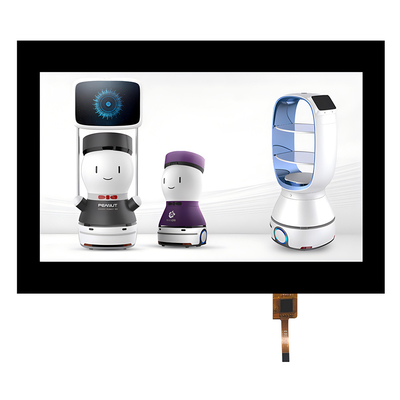

Modulo LCD TFT da 7 pollici 1024x600 interfaccia MIPI IPS con CTP Disegno del prodotto Introduzione al prodotto
Dettagli rapidi del prodotto:
1. LCD Dimensione: 7 ′′ pollici TFT
2Risoluzione: 1024x600
3Angolo di visione: libero
4- Dimensioni di contorno: 164x97x2.6mm
5. Tipo di interfaccia LCM: MIPI
6. Tipo di interfaccia CTP: I2C
7Temperatura: da -20°C a +70°C; da -30°C a +80°C
8. Pannello sensoriale: schermo sensoriale capacitivo ((CTP)
SAEF Technology SF-TO700B-8857A-CT è un display LCD TFT full viewing angle di tipo IPS da 7 pollici con risoluzione QVGA 1024x600 pixel.e il vetro di copertura è personalizzabile.
Questo modulo LCD ha una dimensione di contorno di 164*97*2,6 mm e una dimensione AA di 154,21x85,92 mm. Questo LCD TFT da 7 pollici è dotato di PCAP ((Capacitive Touch Screen).L'interfaccia LCM SF-TO700B-8857A-CT è con interfaccia MIPIL'interfaccia CTP è I2C. SF-TO700B-8857A-CT è con luminosità superficiale di 300cd/m2 (nits), questo modulo di visualizzazione LCD può funzionare a temperature che vanno da 20°C a +70°C.
Questo modulo LCD TFT 7 ′′ è ampiamente utilizzato in attrezzature di misura, dispositivi medici, automazione domestica, sistema di sicurezza di accesso, prezzo del supermercato e elettrodomestici, dispositivo GPS, ecc.
| Parole chiave: |
TFT da 7 pollici |
Schermo tattile: |
CTP ((Schermo sensori a tocco capacitivo) |
| Risoluzione: |
1024x600 punti |
Dimensione del vetro di copertura: |
Può essere personalizzato |
| Interfaccia LCM: |
MIPI |
Luminanza superficiale: |
300 Cd/m2 |
| Durata di vita del LED: |
40000 ore |
Pini: |
30 pin |
| Direzione di visione: |
Tutti gli angoli di visione (80/80/80/80) |
Interfaccia CTP: |
I2C |
| Temperatura di funzionamento: |
¥20°C a +70°C |
Rispetto: |
Compliance REACH e RoHS |
Assicurazione della qualità
1.Per ogni pezzo, abbiamo 3 volte 100% di test per garantire una buona qualità.
2.Il responsabile QA è nel settore LCD da più di 14 anni.Il nostro team sono tutti molto professionisti ed esperti nel LCD archiviato per garantire la qualità per i clienti.
Domande frequenti
Posso avere un ordine di campione?
R: Sì, accogliamo con favore l'ordine di campione per testare e controllare la qualità. Sono accettabili campioni misti di diversi numeri di articoli.
D2: e il tempo di consegna?
A: per i prodotti non disponibili, immediatamente i campioni in magazzino. 1-1,5 settimane per la ricostruzione dei campioni. 4-6 settimane per la produzione di massa. per i prodotti di design, 2-3 giorni per la proposta di disegno del contatore;2 ore per la produzione di campioni al momento dell'omologazione del disegno; 5-6 ore per la produzione di serie/prova all'approvazione del campione.
Q3. Avete un limite di MOQ per l'ordine di campione e produzione?
A: MOQ basso. 3-5pcs per il controllo dei campioni è disponibile. MOQ di produzione di massa è normalmente 1K / lotto. Sosteniamo qty inferiore al MOQ MP per l'ordine trail-run / PP-run.
Q4. Come spedite le merci e quanto tempo ci vuole per arrivare?
R: Spedizione via DHL, UPS, FedEx o TNT. L'arrivo richiede 5-7 giorni. Spedizione aerea e marittima opzionale.
Q5. Come procedere con un ordine di modulo LCD?
R: Innanzitutto, fateci conoscere i vostri requisiti o la vostra applicazione.
In secondo luogo citiamo secondo le vostre esigenze o i nostri suggerimenti.
In terzo luogo, il cliente conferma i campioni e deposita per l'ordine formale.
In quarto luogo organizziamo la produzione.
D. Posso stampare il mio logo sul prodotto LCD?
A: Sì. Si prega di informarci formalmente nella fase di progettazione, e faremo campioni con il tuo logo per il tuo test di campione e l'approvazione. All'approvazione del campione, la produzione di massa seguirà i campioni approvati.
Q7: Offri garanzia per i prodotti?
R: Sì, offriamo una garanzia di 1 anno ai nostri prodotti.
D8: Come si fa a gestire il difettoso?
A: In primo luogo, i nostri prodotti sono prodotti in rigoroso sistema di controllo della qualità e il tasso difettoso sarà inferiore allo 0,2%.
In secondo luogo, durante il periodo di garanzia, invieremo nuovi LCD con nuovo ordine per piccole quantità.Le ripareremo e le rispediremo a voi o possiamo discutere la soluzione, inclusa la chiamata secondo la situazione reale..
Modulo LCD TFT da 7 pollici 1024x600 interfaccia MIPI IPS con CTP Disegno del prodotto
Definizione del PIN LCM
| Numero PIN. |
Il simbolo |
Funzione |
| 1 |
VLED+ |
Anodo a LED |
| 2 |
VLED+ |
Anodo a LED |
| 3 |
VGH |
Potenza positiva per TFT |
| 4 |
VGL |
Potenza negativa per TFT |
| 5 |
UPDN |
Porta su o giù controllo di scansione.
UPDN = L, STV2 output impulso di avvio verticale e UD pin output logico L to gate driver. (default)
UPDN = ′H′, STV1 uscita impulso di avvio verticale e UD pin uscita logica ′H′ al driver del gate |
| 6 |
SHLR |
Controllo della sequenza a destra o sinistra.
SHLR = ?? L??, spostamento a sinistra: ultimi dati = S1←S2←S3..........←S1536 = primi dati.
SHLR = ?? H??, spostamento a destra: primi dati = S1→S2→S3........→S1536 = ultimi dati. (default) |
| 7 |
VLED- |
Catodo a LED |
| 8 |
VLED- |
Catodo a LED |
| 9 |
AVDD |
Potenza per circuito analogo |
| 10 |
GND |
Terreno |
| 11 |
D3P |
Input dei dati MIPI. |
| 12 |
D3N |
Input dei dati MIPI. |
| 13 |
GND |
Terreno |
| 14 |
D2P |
Input dei dati MIPI. |
| 15 |
D2N |
Input dei dati MIPI. |
| 16 |
GND |
Terreno |
| 17 |
CLKP |
Input di orologio MIPI |
| 18 |
CLKN |
Input di orologio MIPI |
| 19 |
GND |
Terreno |
| 20 |
D1P |
Input dei dati MIPI. |
| 21 |
D1N |
Input dei dati MIPI. |
| 22 |
GND |
Terreno |
| 23 |
D0P |
Input dei dati MIPI. |
| 24 |
D0N |
Input dei dati MIPI. |
| 25 |
GND |
Terreno |
| 26 |
STBYB |
Modalita' di attesa.
STBYB = H, funzionamento normale (default)
STBYB = L, il controllore di tempistica, il driver di sorgente si spegnerà, tutte le uscite sono GND. |
| 27 |
RISET |
Pin di reset globale. Active Low per entrare nello stato di reset. Normalmente tirare in alto. |
| 28 |
VDD ((1.8V) |
Circuito digitale |
| 29 |
VDD ((1.8V) |
Circuito digitale |
| 30 |
VCOMIN |
Voltaggio comune |

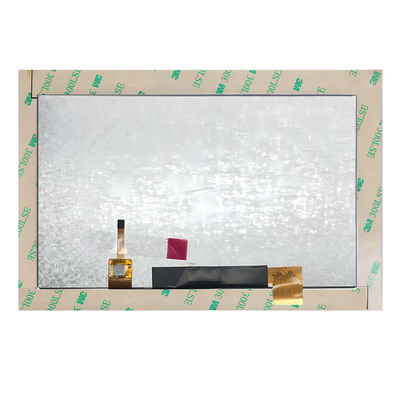

Modulo LCD TFT da 7 pollici 1024x600 interfaccia MIPI IPS con immagine del prodotto CTP
Prodotti simili
|
Dimensione
|
Dettagli
|
NOSTRO P/N
|
|
7 pollici
|
800x480tipo di paesaggio,con scheda di controllo
|
SF-TC700I-9239C-T
|
|
7 pollici
|
1024x600 Tipo paesaggio, con o senza CTP, interfaccia RGB
|
SF-TC700B-8619A-N/CT
|
|
7 pollici
|
1024x600 Tipo paesaggio, con o senza CTP, interfaccia MIPI
|
SF-TO700B-8857A-N/CT
|
|
7 pollici
|
1024x600 Tipo paesaggio, con o senza CTP, interfaccia RGB
|
SF-TO700B-8834A-CT
|
