Dettagli:
|
| Prodotto: | 3 pollici IPS TFT touch screen | Risoluzione: | 240x400 pixel |
|---|---|---|---|
| Direzione di visione: | IPS Tutti gli angoli di visione | touch screen: | con il touch screen di PCAP |
| Lente della copertura: | Personalizzabile | Luminanza di superficie: | 300 cd/m2 (personalizzabile) |
| interfaccia: | Bit di MCU 8/16 | Numero di pin: | 40 perni |
| Connessione: | Collegamento / ZIF (personalizzabile) | IC del driver: | S6D04D1 |
| Temperature operative.: | -20°C a +70°C | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Dispositivo LCD touchscreen TFT da 240x400,PCAP TFT LCD touch screen,3 pollici TFT LCD touch screen |
||
3 pollici IPS TFT PCAP touch screen 240x400 Risoluzione Descrizione del prodotto
Rapida rassegna del prodotto
Numero di modello.SF-TC300D-8974A-CT
Dimensione: 3"
Risoluzione: 240×400 punti
Direzione di visione: IPS
Interfaccia:Interfaccia MCU a 8 bit e 16 bit
¢ IC del driver:S6D04D1
¢Control-board: No
¢luminosità ((cd/m2): 300
¢Framma attraverso buco: No
¢Touch screen: con schermo touch capacitivo
Descrizione
SAEF TECHNOLOGY SF-TC300D-8974A-CT è un display full TFT-LCD da 3 pollici con risoluzione 240x400 (240 pixel orizzontali per 400 pixel verticali).la tensione di alimentazione (VCC) del pannello LCD di guida è da è 2.5V a 3.3V. Il valore tipico è 2,8V. Può essere utilizzato in sistemi integrati, automazione, GPS, apparecchiature mediche, apparecchiature industriali,attrezzature di sicurezza che richiedono un display TFT di alta qualità e immagine colorata.
SF-TC300D-8974A-CT è un TFT di tipo IPS-LCD con luminosità di 300 cd/m2 (valore tipico). la luminosità può essere personalizzata raggiungendo 1000 nits. Può funzionare a temperature da -20°C a +70°C;le sue temperature di conservazione vanno da -30°C a +80°C.
Caratteristiche
| Prodotto: | 3" IPS TFT touch screen |
| Risoluzione: | 240x400 pixel |
| Schermo tattile: | Con PCAP touch screen |
| Luminanza superficiale: | 300 Cd/m2 (personalizzabile) |
| Numero di pin: | 40 pin |
| Controllo del driver: | S6D04D1 |
| Direzione di visione: | IPS Tutti gli angoli di visione |
| Lenti di copertura: | Personalizzabile |
| Interfaccia: | MCU 8/16 bit |
| Collegamento: | Collegamento / ZIF (personalizzabile) |
| Temperatura di funzionamento: | -20°C a +70°C |
| Rispetto: | Compliance REACH e RoHS |
3 pollici IPS TFT PCAP touch screen 240x400 Risoluzione Disegno del prodotto
Definizione del pin
Pin1 GND Terreno
Pin2 A BL LED A
Pin3 K BL LED K
Pin4 GND Terreno
Segnale di reset.
Pin6 VDD Potenza del sistema 2.8-3.3V
Pin7 VDD Potenza del sistema 2.8-3.3V
Pin8 IM1 IM1 = 0,8 bit. IM1 = 1,16 bit.
Bus dati di L8 bit
Segnale di selezione del chip.
Pin18 RS Potenza del sistema1.8-3.3V
Pin19 WR abilitare la scrittura
Pin20 RD Read abilitato Low-active.
Pin21 GND Ground
Pin22-Pin29 D15-8 MCU H8 bit Data bus GND
Pin30 GND Ground
Pin31 TEFramme Signal di impulso della testa, utilizzato per scrivere dati nella RAM interna.
Pin32-40 NC Dummy

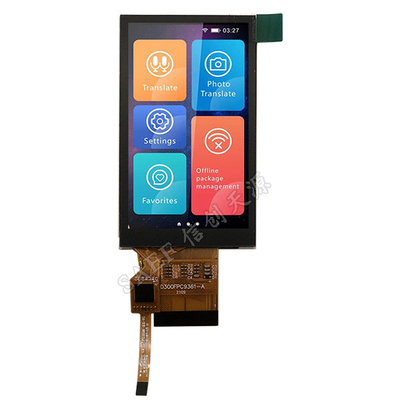

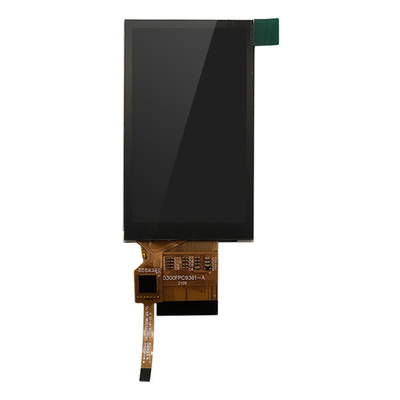

3 pollici IPS TFT PCAP touch screen 240x400 Risoluzione Immagine del prodotto
Impianti di fabbrica e certificati
Produttore di moduli di visualizzazione LCD TFT - più di 300 prodotti standard TFT in linea
SAEF Technology è un produttore leader a livello mondiale di display LCD TFT con sede in Cina. SAEF offre una vasta gamma di prodotti di moduli di display TFT di piccole e medie dimensioni, con dimensioni che vanno da 0,96" a 1".Rotonda da 22 pollici, 1,28" di diametro,1.44", 1.54", 1.77, 2", 2.1" rotondo, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" e 28" TFT (dimensioni diagonali dell'area attiva) e così via.In più, quasi ogni elemento è accettabile per derivare da elementi standard per soddisfare le esigenze dei clienti.
I display TFT SAEF sono qualificati secondo le norme industriali, compresi i moduli TFT-LCD standard, IPS TFT, TFT LCD ad alta luminosità (display leggibile alla luce solare), pannelli TFT con schede di controllo,Tipo di barra TFT, LCD TFT a temperatura ampia. Questi display includono modalità paesaggio o ritratto.I display LCD SAEF TFT sono disponibili in varie risoluzioni, nonché schermi touch opzionali in tecnologia resistiva e capacitiva proiettata (PCAP touch screen)Molti dei nostri moduli di visualizzazione TFT hanno più di un'interfaccia disponibile tra cui MCU, RGB, TTL, LVDS e MIPI DSI.I moduli SAEF TFT sono perfetti per una serie di applicazioni, tra cui il controllo industriale, macchina da caffè, attrezzature mediche, sistema POS, automazione, navigatore GPS, biancheria, controllo dell'energia, telecomunicazioni, attrezzature mediche e così via.
Parola chiave di ricerca: tft 3", 3 tft lcd, 3" tft lcd, 3 pollici tft lcd, tft lcd 3, 3 tft display, 3" tft display, 3 pollici tft display, tft display 3 pollici, tft display 3", 3 pollici tft lcd display, 3" tft screen,schermo TFT da 3 pollici, schermo tft 3 pollici, schermo tft 3", schermo tft LCD 3 pollici, 240x400 IPS TFT, 3 pollici IPS, 3 pollici 240x400, 240x400 LCD
