Dettagli:
|
| Prodotto: | 2Display LCD TFT da 0,6 pollici | touch screen: | pannello touch resistivo (RTP) |
|---|---|---|---|
| Risoluzione: | 480X320 | Direzione di visione: | IPS angolo di visione completo ((80/80/80/80) |
| IC del driver: | R61531 | Numero di pin: | 40 perni |
| Connessione: | Tipo del connettore di FPC | Luminanza di superficie: | 240 cd/m2 (nits) |
| Interfaccia: | MCU | Durata di vita del LED: | 40,000 ore |
| Temperatura di funzionamento: | -10℃ a +60℃ | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | IPS TFT LCD 2,6",IPS TFT LCD 480x320 |
||
2Display LCD TFT da 0,6 pollici IPS 480x320 pixel modalità paesaggio Introduzione al prodotto
Saef Tech SF-TC260T-9954A-T è un display LCD TFT di tipo IPS da 2,6 pollici a diagonale.
Dettagli rapidi del prodotto:
1. LCD Dimensione: 2,6 ′′ TFT
2Risoluzione: 480x320
3. Angolazione: angolazione libera
4Dimensioni del profilo: 59,60x47,3x3,4 mm
5. LCD Driver IC: R61531
6. Tipo di interfaccia LCD: MCU
7Temperatura: da -10°C a +60°C; da -20°C a +70°C
8. Pannello touch: Resistivo touch screen
Caratteristiche del prodotto:
1. SF-TC260T-9954A-T è un modulo LCD TFT è una dimensione diagonale di 2,6 pollici, 480x320, display LCD TFT a colori pieni con Resistive Touch Screen (RTP).
2. Questo modulo supporta l'interfaccia MCU. Il modello SF-TC260A-9954A-T ha dimensioni di modulo di 59,60x47,3 mm e dimensioni di area attiva di 55,61 x 37,27 mm;
3. SF-TC260T-9954A-T è integrato con il controller R61531 sul modulo e la sua tensione di alimentazione logica varia da 2.6V a 3.3V.
4Può funzionare a temperature da -10°C a +60°C; le sue temperature di conservazione variano da -20°C a +70°C.
5. SF-TC260T-9954A-T è un modulo LCD in modalità paesaggio, con luminosità di 250 cd/m2. Se si desidera utilizzarlo come modalità ritratto o aumentare la luminosità, si prega di contattarci per ulteriore supporto tecnico.
6. SF-TC260T-9954A-T FPC può essere personalizzato e opzionale con o senza Resistive Touch Screen (RTP).
Informazioni sul prodotto:
| Prodotto: | 2Display LCD TFT da 0,6 pollici | Schermo tattile: | Pannello tattile resistivo (RTP) |
|---|---|---|---|
| Risoluzione: | 480x320 | Direzione di visione: | IPS angolo di visione completo ((80/80/80/80) |
| Controllo del driver: | R61531 | Numero di pin: | 40 pin |
| Collegamento: | Tipo di connettore FPC | Luminanza superficiale: | 240 Cd/m2 (nit) |
| Interfaccia: | MCU | Durata di vita del LED: | 40000 ore |
| Temperatura di funzionamento: | -10°C a +60°C | Rispetto: | Conformità REACH & RoHs |
2Display LCD TFT da 0,6 pollici IPS 480x320 pixel modalità paesaggio ProdottoDisegno
Definizione del pin:
| Pin NO. | Il simbolo | I/O | Descrizione |
| 1 | U U | I/O | Segnale di ingresso del pannello tattile |
| 2 | XL | I/O | Segnale di ingresso del pannello tattile |
| 3 | YD | I/O | Segnale di ingresso del pannello tattile |
| 4 | XR | I/O | Segnale di ingresso del pannello tattile |
| 5 | GND | P | Terreno |
| 6 | IOVCC | P | Fornitura di alimentazione 2.8V/1.8V Voltaggio |
| 7 | VCI | P | Fornitura di alimentazione |
| 8 | IM0 | Io... | 8BIT/16BIT SELECTION |
| 9 | GND | P | Terreno |
| 10 | RISET | Io... | Segnale di ingresso LCM Reset |
| 11 | CS | Io... | Pin di ingresso per il segnale di selezione del chip |
| 12 | RS | Io... | Segnale di selezione comando/dati. |
| 13 | GND | P | Terreno |
| 14 | WR | Io... | Scrivi il segnale strobe. |
| 15 | R & S | Io... | Leggi il segnale stroboscopico. |
| 16~31 | DB0-DB15 | I/O | Segnale di dati |
| 32 | GND | P | Terreno |
| 33 | LED_A | P | Anodo a LED |
| 34 | LED_K1 | P | Catodo a LED |
| 35 | LED_K2 | P | Catodo a LED |
| 36 | LED_K3 | P | Catodo a LED |
| 37 | LED_K4 | P | Catodo a LED |
| 38 | LED_K5 | P | Catodo a LED |
| 39 | LED_K6 | P | Catodo a LED |
| 40 | GND | P | Terreno |

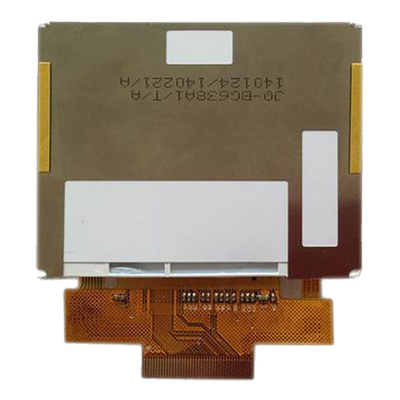

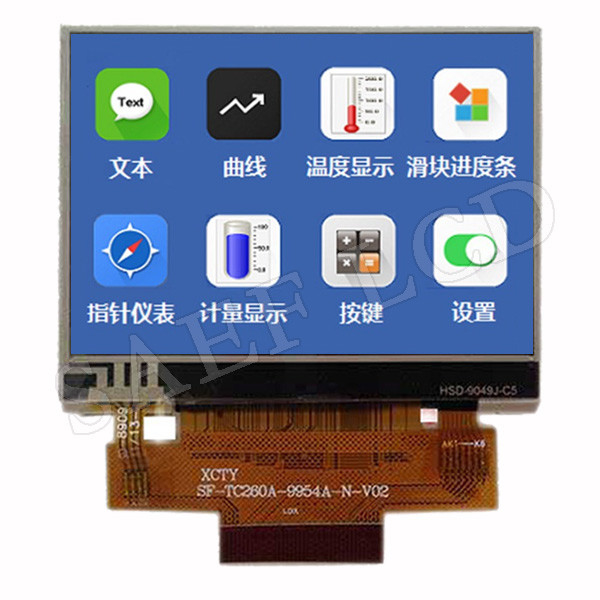

2Display LCD TFT da 0,6 pollici IPS 480x320 pixel modalità paesaggio ProdottoImmagine
