Dettagli:
|
| Prodotto: | LCD a 16x4 caratteri | Caratteri / colonne: | 16 caratteri x 4 righe |
|---|---|---|---|
| Tipo LCD: | STN, positivo/negativo, trasmissibile | Colore della retroilluminazione: | Bianco, Blu, Giallo, Rosso, Verde |
| Tensione di funzionamento: | 5V, 3V facoltativi | Ottica: | in punto di 6:00 |
| Il contorno Dim.: | 87.0(L) x 60.0(W) x 11.0(T) mm | Area d'esame: | 62.0 ((L) x 25,5 ((W) mm |
| Determinare metodo: | 1/16 dovere, 1/5 di polarizzazione | Temperatura di funzionamento: | da -20°C a +70°C |
| Numero di pin: | 16 PERNI | Controller: | SPLC780D o equivalente |
| Interfaccia: | 8 bit MPC | Rispetto: | PORTATA & RoHS compiacenti |
| Evidenziare: | Esposizione LCD del carattere alfanumerico,esposizione LCD del carattere 5V,Esposizione dell'affissione a cristalli liquidi del LED 16x4 |
||
16x4 caratteri alfanumerici STN LCD Display Module 5V Con retroilluminazione LED
Display LCD 16x4, Display LCD 16x4 Descrizione
SF1604AB è un modulo di visualizzazione LCD a caratteri 16x4 che è integrato con il controller IC SPLC780D; la sua interfaccia predefinita è parallela a 8 bit e l'opzione di alimentazione 5V o 3.3V.Questo display LCD 16x4 SF1604AB è disponibile senza retroilluminazione o con opzioni di retroilluminazione a LED bianco. SF1604AB 16x4 LCM è disponibile in vari colori del pannello LCD, incluse le opzioni LCD grigio, giallo/verde e blu e può funzionare a temperature da -20°C a +70°C;le sue temperature di conservazione vanno da -30°C a +80°C, il suo set di caratteri integrato supporta le opzioni inglese/giapponese, inglese/europeo occidentale, inglese/europeo scandinavo o inglese/cirillico (russo).
Definizione del pin:
Pin1 VSS a terra (0V)
Tensione di alimentazione del pin2 VDD per la logica (+5,0V)
Pin3 VO Regolazione del contrasto
Pin4 RS Dati/Istruzioni Selezionare
Pin5 R/W Selezionare lettura/scrittura
Pin6 E Abilita il segnale
Pin7~14 DB0-DB7 DATA Bus
Pin15 LED A alimentazione a LED + (5.0V)
Fonte di alimentazione a LED K LED Pin16 - (0V)
| Prodotto: | LCD a 16x4 caratteri | Caratteri / Colonne: | 16 caratteri x 4 righe |
|---|---|---|---|
| Tipo LCD: | STN, positivo/negativo, trasmissibile | Colore della retroilluminazione: | Bianco, Blu, Giallo, Rosso, Verde |
| tensione di funzionamento: | 5V, 3V facoltativo | Ottica: | 6Alle ore 12. |
| Il profilo Dim.: | 87.0(L) X 60.0(W) X 11.0(T) mm | Zona di osservazione: | 62.0(L) X 25,5 ((W) mm |
| Metodo di guida: | Un'esperienza di vita, 1/6 | Temperatura di funzionamento: | -20°C a +70°C |
| Numero di pin: | 16 pin | Controller: | SPLC780D o equivalente |
| Interfaccia: | 8 bit MPC | Rispetto: | Compliance REACH e RoHS |
La risoluzione standard di visualizzazione dei caratteri comprende 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD, 24x2 LCD, 40x2 LCD, 40x4 LCD.I moduli LCD a caratteri sono disponibili in tipi COB e COG con diverse interfacce in 8080I moduli di visualizzazione dei caratteri SPI,I2C.LCD sono in display LCD STN/FSTN/FFSTN con diversa retroilluminazione LED in colore giallo-verde, bianco e blu.La Comunità europeaOffriamo display di caratteri con tensione di funzionamento standard di 5V e 3V o 3.Le opzioni 6V sono disponibili su richiesta.
Gestione della qualità
1. Politica di qualità
Fornire una buona qualità e consegnare le merci in tempo utile;
Per soddisfare le esigenze dei clienti con il miglioramento continuo
2. Politica della SSE
Osservare le leggi e i regolamenti e prevenire e controllare l'inquinamento;
Cercare di ridurre le emissioni e di conservare e utilizzare appieno le risorse;
Migliorare la consapevolezza della tutela ambientale e migliorare continuamente l'ambiente;
3Misure adottate
Essa renderà trasparente la sua politica di qualità e migliorerà la consapevolezza dei dipendenti in materia di qualità attraverso la formazione e l'istruzione;
Con l'implementazione della gestione 5S, l'ufficio e il luogo di produzione saranno ordinati e ordinati e i dipendenti ben formati;
Assicurarsi che il sistema di garanzia della qualità ISO9001 copra tutte le fasi che influenzano la qualità dei prodotti e dei servizi prima di integrarli nella gestione e nel controllo regolamentati e procedurali;
Sotto la premessa che la qualità sia garantita, essa ridurrà i costi di produzione, compresa la riduzione dei costi delle materie prime, e migliorerà l'efficienza produttiva e gestionale.
16x4 caratteri alfanumerici STN LCD Display Module 5V Con retroilluminazione LED
- Sì.Display LCD 16x4, Display LCD 16x4 Disegno

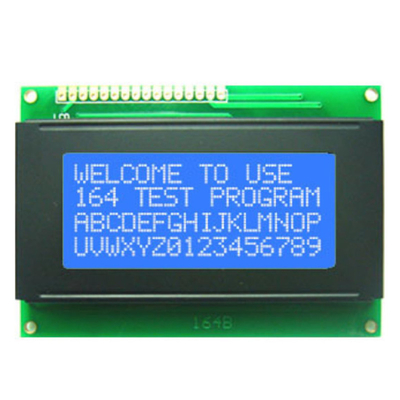

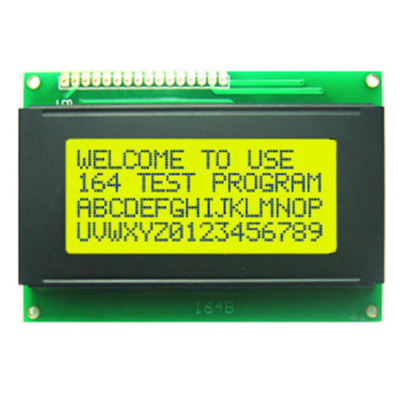

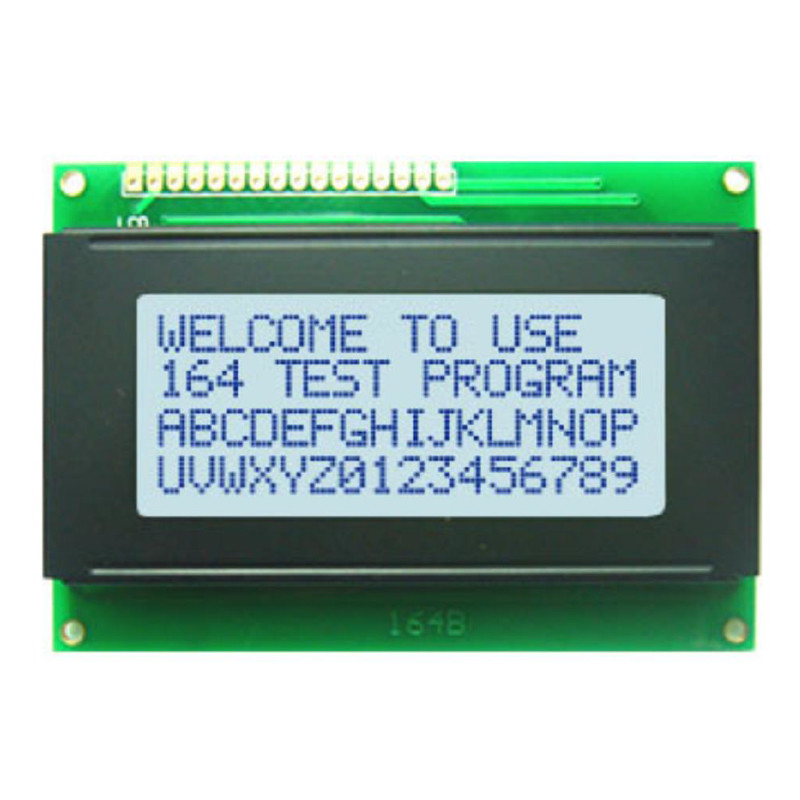

Display LCD di caratteri 16x4, Display LCD 16x4 Immagine del prodotto reale
