I caratteri monocromatici LCD alfanumerici 40x4 visualizzano il colore grigio verde blu giallo della lampadina di STN 5V LED
esposizione LCD del carattere 40x4, descrizione LCD del modulo 40x4 dell'esposizione
SF4004A è modulo LCD dell'esposizione del carattere 40x4 che è integrato con ST7066 il regolatore IC; la sua interfaccia di difetto è opzione dell'alimentazione elettrica di parallelo 6800 4/8-bit e 5V o 3.3V. Questa 40x4 esposizione LCD SF4004A è disponibile per nessuna lampadina o con le opzioni della lampadina del LED. Questa esposizione LCD 40x4 è disponibile in vari colori LCD del pannello compreso opzioni LCD grige, gialle/verdi e blu. Ciò visualizza il modulo LCD 40x4 può funzionare alle temperature a partire da -20℃ a +70℃; la sua gamma di temperature di stoccaggio da -30℃ a +80℃, suo sviluppata in serie di caratteri sostiene europeo inglese/giapponese, inglese/dell'Europa occidentale, inglese/scandinavo, o opzioni (russe) inglesi/cirilliche.
Pin Definition:
Pin: 1--8 DB0-DB7 Canale omnibus di dati
Pin 9 E1 Permetta al segnale U4 (CIMA)
Pin 10 R/W Lettura /scrittura selezioni
Pin 11 RS Dati/istruzione scelta
Pin 12 Vo Adeguamento di contrasto
Pin 13 VSS Terra (0V)
Pin 14 VDD Tensione di rifornimento per logica (+5V)
Pin 15 E2 Permetta al segnale U1 (FONDO)
Pin 16 NC
Pin 17 LED A Alimentazione elettrica del LED + (5.0V)
Pin 18 LED K Alimentazione elettrica del LED - (0V)
| Prodotto: |
Modulo LCD 40x4 dell'esposizione |
Caratteri/colonne: |
40 caratteri X 4 linee |
| Tipo LCD: |
STN, positivo, Transflective |
Colore della lampadina: |
Bianco, blu, giallo, rosso, verde |
| Tensione di funzionamento: |
5V, 3V facoltativo |
Ottica: |
In punto di 6:00 |
| Descriva tenue.: |
190,0 (L) X 54,0 (W) X 13,1 (T) millimetro |
Area d'esame: |
149,0 (L) X 30,0 (W) millimetro |
| Determinare metodo: |
1/16 di duty cycle, 1/5 di polarizzazione |
Funzionamento temporaneo: |
-20°C a +70°C |
| Pin Number: |
18 perni |
Regolatore: |
SPLC780D o equivalente |
| Interfaccia: |
MPU |
Conformità: |
PORTATA & RoHS compiacenti |
La risoluzione dell'esposizione di carattere standard include 8x2 LCD, 16x1 il LCD, 16x2 LCD, 16x4 il LCD, 20x2 LCD, 20x4 il LCD, 24x2 LCD, 40x2 il LCD, esposizione LCD del carattere LCD 40x4. I moduli LCD del carattere sono disponibili in PANNOCCHIA ed i tipi del DENTE con differenti interfacce in 8080, SPI, moduli dell'esposizione di carattere di I2C.LCD sono nelle esposizioni LCD di STN/FSTN/FFSTN con la lampadina differente del LED nel colore giallo verde, bianco e blu. Le opzioni della fonte del modulo del carattere sono inglesi/giapponesi, europee, orientali - europeo, cirillico europeo e scandinavo (russo) ed ebraico/arabo. Offriamo le esposizioni di carattere con tensione di funzionamento 5V come norma e le opzioni 3V o 3.6V sono inoltre disponibili dalla richiesta.
esposizione LCD del carattere 40x4, disegno LCD del modulo 40x4 dell'esposizione

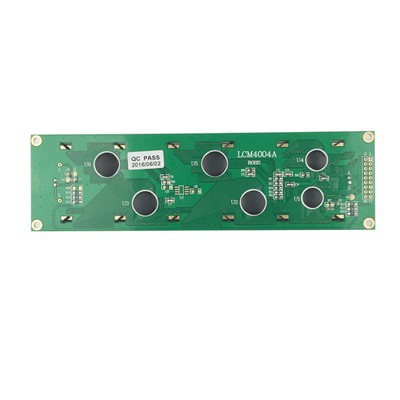

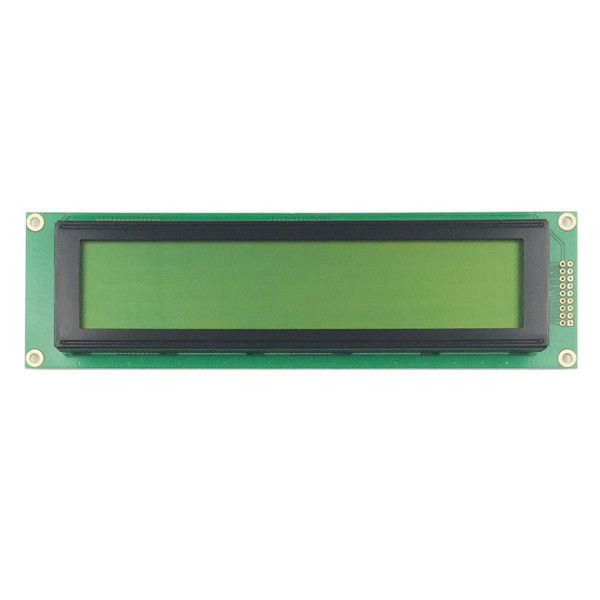

esposizione LCD del carattere 40x4, immagine di prodotto reale LCD del modulo 40x4 dell'esposizione
