Dettagli:
|
| Prodotto: | TFT QVGA da 2,3 pollici | Risoluzione: | 320x240 punti |
|---|---|---|---|
| Interfaccia: | MCU 16 bit | schermo tattile: | senza tocco (resistivo e PCAP Touch opzionale) |
| Dimensione del profilo: | 50.80x45.6x2.35 mm | Direzione di visione: | Alle 12 |
| Numero di pin: | 36 perni | Connessione: | Hotbar (personalizzabile) |
| Luminanza di superficie: | 250 cd/m2 (personalizzabile) | Temperatura operativa.: | -20°C a +70°C |
| Tempo di vita: | 40000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | esposizione industriale di 3.2V TFT,Esposizione industriale di TFT di 36 perni,2 |
||
SF-TC230T-8088A-N SPECIFICAZIONE 2014-10-20.pdf
2.3" ILI9342C Industrial TFT Display 320x240 Interfaccia MCU 36 pin 3.2V 12 ore Introduzione al prodotto
SAEF TECHNOLOGY SF-TC230T-8088A-N TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching deviceQuesto modulo è composto da un modulo LCD TFT, un circuito del driver e un'unità di retroilluminazione.3 ′′ contiene 320 (RGB) X 240 punti (320 pixel orizzontali per 240 pixel verticali)Il modello TFT LCD SF-TC230T-8088A-N supporta l'interfaccia MCU; la tensione di alimentazione (VCC) del pannello LCD di guida è da è 2.6V a 3.4V. Il valore tipico è di 3.2V.
SF-TC230T-8088A-N può funzionare a temperature da -20°C a +70°C; le sue temperature di stoccaggio vanno da -30°C a +80°C.attrezzature di sicurezza prodotti bianchi, applicazioni domestiche intelligenti, sistema IoT, attrezzature automobilistiche, cruscotto auto, audio auto, orologio auto, sistema di visualizzazione porta auto, ionizzatore di acqua, che richiede display TFT in alta qualità e immagine colorata.
| Prodotto: | TFT 2.3" QVGA |
| Risoluzione: | 320X240 punti |
| Interfaccia: | MCU 16 bit |
| Dimensione del profilo: | 50.80x45.6x2.35 mm |
| Numero di pin: | 36 pin |
| Luminanza superficiale: | 250 Cd/m2 (personalizzabile) |
| Tempo di vita: | 40000 ore |
| Schermo tattile: | Senza contatto (contatto resistivo e PCAP opzionale) |
| Direzione di visione: | Alle 12 |
| Collegamento: | Hotbar (personalizzabile) |
| Temperatura di funzionamento: | -20°C a +70°C |
| Conformità: | Compliance REACH e RoHS |
2.3" ILI9342C Display TFT industriale 320x240 MCU Interfaccia 36 pin 3.2V 12 ore Disegno del prodotto

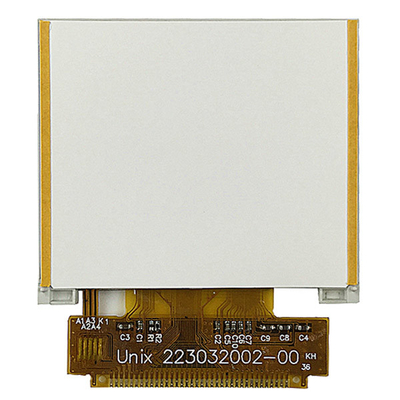

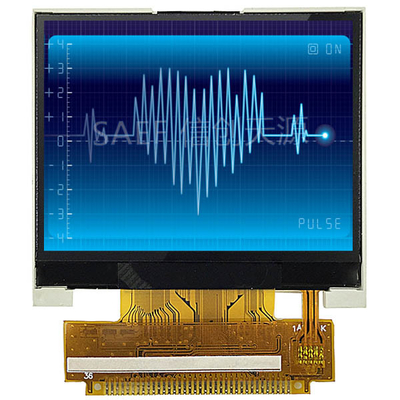

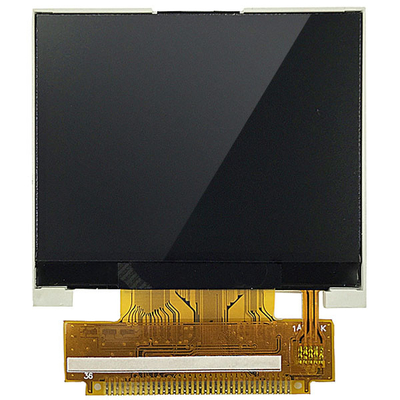

2.3" ILI9342C Industrial TFT Display 320x240 Interfaccia MCU 36 pin 3.2V 12 ore Immagine del prodotto
Impianti di fabbrica e certificazione
Proiettore a tocco a capacità (PCAP)
La tecnologia touch PCAP (Projected Capacitive) offre una risposta rapida e sensibile e un'affidabilità di livello professionale.
La tecnologia di touch screen capacitive proiettata è progettata per applicazioni industriali, mediche e automobilistiche rigorose.che è una soluzione integrata incorporata che aiuta a semplificare la catena di fornitura e l'assemblaggio.
Vetro di copertura:
1Forma: dimensioni, forme, trattamenti dei bordi, fori e tagli su misura
2. Colore: stampa in seta, logo
3Materiale di vetro: vetro Gorilla, vetro temperato, PMMA
4Trattamenti: specchio, AG, AR, AF
Sensore:
1. Materiale sensore: vetro, pellicola, pellicola+film
2FPC: Disegno di forma facoltativo
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e così via
4Interfaccia: I2C, USB, RS232
FAQ:
Posso avere un ordine di campione?
R: Sì, accogliamo con favore l'ordine di campione per testare e controllare la qualità. Sono accettabili campioni misti di diversi numeri di articoli.
D2: e il tempo di consegna?
A: per i prodotti non disponibili, immediatamente campioni in magazzino. 1-1,5 settimane per la ricreazione dei campioni. 4-6 settimane per la produzione di massa. Per i prodotti di progettazione, 2-3 giorni per la proposta di disegno del contatore;2 ore per la produzione di campioni al momento dell'omologazione del disegno; 5-6 ore per la produzione di serie/prova all'approvazione del campione.
Q3. Avete un limite di MOQ per l'ordine di campione e produzione?
A: MOQ basso. 3-5pcs per il controllo dei campioni è disponibile. MOQ di produzione di massa è normalmente 1K / lotto. Sosteniamo qty inferiore al MOQ MP per ordine trail-run / PP-run.
Q4. Come spedite le merci e quanto tempo ci vuole per arrivare?
A: Spedizione via DHL, UPS, FedEx o TNT. L'arrivo richiede 5-7 giorni. Spedizione aerea e marittima opzionale.
Q5. Come procedere con un ordine di modulo LCD?
R: Innanzitutto, fateci conoscere i vostri requisiti o la vostra applicazione.
In secondo luogo citiamo secondo le vostre esigenze o i nostri suggerimenti.
In terzo luogo, il cliente conferma i campioni e deposita per l'ordine formale.
In quarto luogo organizziamo la produzione.
D. Posso stampare il mio logo sul prodotto LCD?
A: Sì. Si prega di informarci formalmente nella fase di progettazione, e faremo campioni con il tuo logo per il tuo test di campione e l'approvazione. All'approvazione del campione, la produzione di massa seguirà i campioni approvati.
Q7: Offri garanzia per i prodotti?
R: Sì, offriamo una garanzia di 1 anno ai nostri prodotti.
D8: Come si fa a gestire il difettoso?
A: In primo luogo, i nostri prodotti sono prodotti in rigoroso sistema di controllo della qualità e il tasso difettoso sarà inferiore allo 0,2%.
In secondo luogo, durante il periodo di garanzia, invieremo nuovi LCD con nuovo ordine per piccole quantità.Le ripareremo e le rispediremo o possiamo discutere la soluzione, inclusa la chiamata secondo la situazione reale..
