Dettagli:
|
| prodotto: | 4 pollici IPS TFT LCD | Risoluzione: | 540x1080 pixel |
|---|---|---|---|
| Direzione di visione: | IPS Tutti gli angoli di visione | Schermata tattile: | senza, resistente e PCAP facoltativo |
| Lente della copertura: | Può essere personalizzato | Luminanza di superficie: | 350 cd/m2 (personalizzabile) |
| Interfaccia: | MIPI (personalizzabile) | Numero di pin: | 30 pin |
| Connessione: | Tipo di connettore (personalizzabile) | IC del driver: | ST7703 |
| Temperature operative.: | -20°C a +70°C | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Un touch screen LCD di 30 Pin,Touch screen LCD a 4 pollici,Esposizione a 4 pollici di MIPI TFT |
||
Alto PPI 4" TFT, 4 pollici MIPI TFT LCD 540*1080 Dots Introduzione al prodotto
SAEF TECHNOLOGY SF-TO400AS-8986A-N è un display full TFT-LCD da 4 pollici con 540 (RGB) X 1080 punti (540 pixel orizzontali per 1080 pixel verticali).La tensione di alimentazione (VCC) del pannello LCD di guida è da è 2.4V a 3.3V, tensione tipica è di 2.8V. e supporta l'interfaccia MIPI. Può essere utilizzato in sistemi embedded, automazione, GPS, attrezzature mediche, dispositivi industriali, smart home,attrezzature di sicurezza che richiedono un display TFT di alta qualità e immagine colorata.
SF-TO400AS-8986A-N è un TFT di tipo IPS-LCD (IPS significa In-plane Switching) con luminosità 350 cd/m2 (valore tipico). la luminosità può essere personalizzata raggiungendo 1000 nits.Pls contattare le nostre vendite per maggiori dettagliPuò funzionare a temperature da -20°C a +70°C; le sue temperature di conservazione variano da -30°C a +80°C.
| Prodotto: | 4 pollici IPS TFT LCD | Risoluzione: | 540x1080 pixel |
|---|---|---|---|
| Direzione di visione: | IPS Tutti gli angoli di visione | Schermo tattile: | Senza, resistente e PCAP facoltativo |
| Lenti di copertura: | Può essere personalizzato | Luminanza superficiale: | 350 Cd/m2 (personalizzabile) |
| Interfaccia: | MIPI (personalizzabile) | Numero di pin: | 30 pin |
| Collegamento: | Tipo di connettore (personalizzabile) | Controllo del driver: | ST7703 |
| Temperatura di funzionamento: | -20°C a +70°C | Rispetto: | Compliance REACH e RoHS |
Alto PPI TFT 4", 4 pollici MIPI TFT LCD 540*1080 punti Disegno del prodotto
![]()
![]()
| - No | SIMBOLO | FUNZIONE |
| 1 | RST_LCM | Questo segnale ripristina il dispositivo e deve essere applicato per inizializzare correttamente il chip. |
| 2 | TE_LCM | Il segnale di effetto lacerante viene utilizzato per sincronizzare l'MCU con la scrittura in memoria. |
| 3 | GND | Terreno di potenza |
| 4 | TDP0 | Linea dati MIPI |
| 5 | TDN0 | Linea dati MIPI |
| 6 | GND | Terreno di potenza |
| 7 | TDP1 | Linea dati MIPI |
| 8 | TDN1 | Linea dati MIPI |
| 9 | GND | Terreno di potenza |
| 10 | TDP2 | Linea dati MIPI |
| 11 | TDN2 | Linea dati MIPI |
| 12 | GND | Terreno di potenza |
| 13 | TDP3 | Linea dati MIPI |
| 14 | TDN3 | Linea dati MIPI |
| 15 | GND | Terreno di potenza |
| 16 | TCP | MIPI Clk |
| 17 | TCN | MIPI Clk |
| 18 | GND | Terreno di potenza |
| 19 | IOVCC1.8V | Fornitura di alimentazione per il sistema di I/O. IOVCC = 1,65V~3,3V. |
| 20 | LEDA | Anodo a LED |
| 21 | LEDK | Catodo a LED |
| 22 | ID1 | Identificazione |
| 23 | NC | NC |
| 24 | VDD2V8 | Fornitura di alimentazione per analogica, VDD=2,5V~3,3V. |
| 25 | NC | NC |
| 26 | SDA_CTP | Segnale di dati I2C del Touch Panel; se non utilizzato, lasciare aperto questo pin. |
| 27 | SCL_CTP | Segnale di orologeria I2C del pannello tattile; se non utilizzato, lasciare aperto questo pin. |
| 28 | EINT_CTP | Interrompere il segnale al processore principale del Touch Panel; se non utilizzato, lasciare aperto questo pin. |
| 29 | RST_CTP | Ripristino del sistema del pannello tattile; se non utilizzato, lasciare aperto questo pin. |
| 30 | VDD2.8_CTP | Fornitura di alimentazione per analogica, VDD=2,4V~3,3V. |
| Articolo | Il simbolo | Un minuto. | - Max, ti prego. | Unità | |
| Tensione di alimentazione | Fornitore di alimentazione | VDD | - Zero.3 | +4.6 | V. |
| Analoghi | ️ | ️ | ️ | V. | |
| IO | IOVDD | - Zero.3 | +4.6 | V. | |
| Voltaggio di ingresso | Vi | - Zero.3 | IOVDD+0.3 | V. | |
| Temperatura di conservazione | Tstg | - Trenta | + 70 | oC | |
| Temperatura di funzionamento | In alto | - Venti | +60 | oC | |
| Umidità di stoccaggio | Hstg | 10 | Nota 1 | % RH | |
| Umidità di esercizio | Salta. | 10 | Nota 1 | % RH | |
| Articolo | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità | |
| Tensione di alimentazione | Fornitore di alimentazione | VDD | 2.4 | 2.8 | 3.3 | V. |
| Analoghi | VCI | 2.4 | 2.8 | 3.3 | V. | |
| IO | IOVDD | 1.65 | 1.8/2.8 | 3.3 | V. | |
| Logica bassa tensione di ingresso | VIL | -0.3IOVDD | ️ | 0.3IOVDD | V. | |
| Logica Alta tensione di ingresso | HIV | 0.7IOVDD | ️ | IOVDD | V. | |
| Logica bassa tensione di uscita | VOL | ️ | ️ | 0.2IOVDD | V. | |
| Logica Alta tensione di uscita | VOH | 0.8IOVDD | ️ | ️ | V. | |
| Consumo corrente | Visualizzazione normale | Ivdd | ️ | 50 | ️ | mA |
| Modalità di attesa | Ivdd | ️ | 30 | ️ | UA | |
| Frequenza del fotogramma | FFR | ️ | 60 | ️ | Hz | |

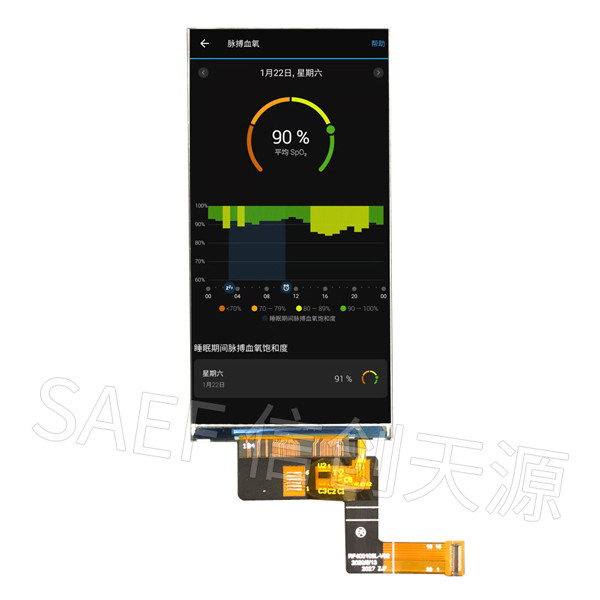

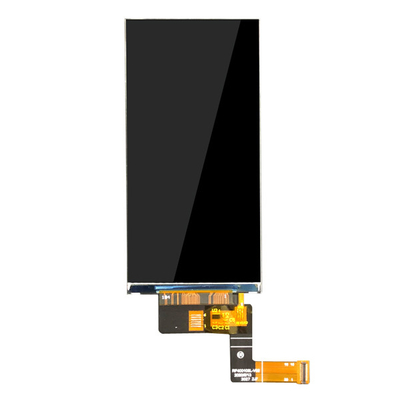

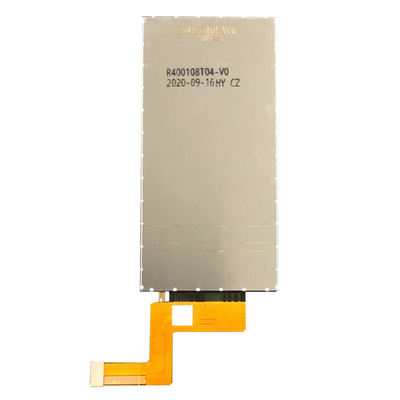

Alto PPI TFT 4", 4 pollici MIPI TFT LCD 540*1080 punti Immagine del prodotto
![]()
![]()
