Dettagli:
|
| prodotto: | 1.77" schermo frontale TFT SPI | Risoluzione: | 128x160 pixel |
|---|---|---|---|
| IC del driver: | ILI9163C | Schermata tattile: | con tocco resistivo (PCAP facoltativo) |
| Dimensione di vetro di copertura: | Personalizzabile | Direzione di visione: | Alle 12 |
| Interfaccia: | SPI (può essere personalizzato) | Connessione: | Tipo di saldatura (personalizzabile) |
| Numero di pin: | 18 pin (personalizzabili) | Luminanza di superficie: | 200 cd/m2 ((nits) |
| Il contorno Dim.: | di larghezza inferiore o uguale a 5 mm | Temperature operative.: | -20°C a +70°C |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 1,77» esposizioni LCD del touch screen,touch screen LCD 128x160 |
||
1.77" LCD touch screen display 128x160 TN Panel per dispositivi intelligenti Introduzione al prodotto
SAEF TECHNOLOGY SF-TC177L-9273A-T LCD touch screen è un display TFT-LCD da 1,77 pollici con risoluzione 128x160 (128 pixel orizzontali per 160 pixel verticali).;la tensione di alimentazione (VCC) del pannello LCD di guida è da è 2.6V a 3.3V, valore tipico è 2,8V. Può essere utilizzato in sistemi incorporati, automazione, GPS, attrezzature mediche, dispositivo industriale,attrezzature di sicurezza che richiedono un display TFT di alta qualità e immagine colorata. SF-TC177L-9273A-T Resistivo touchscreen TFT è con luminosità 200 cd/m2 (valore tipico). Può funzionare a temperature da -20°C a +70°C; le sue temperature di conservazione vanno da -30°C a +80°C.
Caratteristiche
Questo LCD TFT da 1,77 pollici è di tipo TN, la direzione di visualizzazione è a ore 12.
Questo display TFT da 1,77 pollici è progettato per l'interfaccia SPI e può essere personalizzato per essere anche l'interfaccia MCU e RGB.
Questo TFT touchscreen resistivo da 1,77 pollici è una risoluzione QQVGA, punti 128x160, display di tipo ritratto / verticale.
Questo schermo TFT da 1,77 pollici è controllato da ILI9163C, compatibile con ST7735.
Questo touch screen LCD da 1,77 pollici può funzionare da -20°C a +70°C
| Prodotto: | 1.77" Resistivo LCD touch screen |
| Risoluzione: | 128x160 pixel |
| Interfaccia: | SPI (può essere personalizzato) |
| Controllo del driver: | ILI9163C |
| Dimensione del vetro di copertura: | Personalizzabile |
| Numero di pin: | 18 pin (personalizzabili) |
| Il contorno Dim.: | 34x42,9x3,55 mm |
| Durata di vita del LED: | 40000 ore |
| Schermo tattile: | Con tocco resistivo (PCAP facoltativo) |
| Direzione di visione: | Alle 12 |
| Collegamento: | Tipo di saldatura (personalizzabile) |
| Luminanza superficiale: | 200 Cd/m2 ((nits) |
| Temperatura di funzionamento: | -20°C a +70°C |
| Rispetto: | Compliance REACH e RoHS |
1.77" LCD touch screen display 128x160 TN Panel per dispositivi intelligenti Disegno del prodotto
Descrizione del PIN
| - No, no, no. | Nome PIN | I/O | Descrizione |
| 1 | GND | Io... | Terreno |
| 2 | LED- | O | Catodo a LED |
| 3 | LED+ | O | Anodo a LED |
| 4 | GND | Io... | Terreno |
| 5 | RISET | Io... | Segnale di ingresso LCM Reset |
| 6 | A0 | Io... | Segnale di registrazione selezionato |
| 7 | SDA | Io... | Visualizzazione del segnale di input dei dati |
| 8 | SCK | Io... | Visualizzazione del segnale di ingresso dell' orologio |
| 9 | VDDA | Io... | Fornitura di alimentazione 2.8V Voltaggio |
| 10 | VDDIO | Io... | Fornitura di alimentazione 2.8V/1.8V Voltaggio |
| 11 | CS | Io... | Pin di ingresso per il segnale di selezione del chip |
| 12 | GND | Io... | Terreno |
| 13 | YD | Io... | Segnale di ingresso del pannello tattile |
| 14 | XL | Io... | Segnale di ingresso del pannello tattile |
| 15 | U U | Io... | Segnale di ingresso del pannello tattile |
| 16 | XR | Io... | Segnale di ingresso del pannello tattile |
| 17 | GND | Io... | Terreno |
| 18 | GND | Io... | Terreno |
Limite assoluto massimo
| Articolo | Il simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 1.6~3.3 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr | - Da 20 a 70 | °C |
| Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |
Caratteristiche della corrente continua (VDD=2,8V,Ta=25°C)
| Articolo | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
| tensione di funzionamento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corrente di alimentazione | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
| Voltaggio di ingresso | HIV | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corrente di fuga di ingresso | IIL | - Uno.0 | - | 1.0 | mA | VIN=VDD o VSS |
Caratteristiche elettro-ottiche della retroilluminazione
| Articolo | Il simbolo | Minore | TYP | Max. | Unità |
Esame Condizione |
Nota |
| Tensione di alimentazione | Vf | 3.0 | 3.2 | 3.4 | V. | Se=30 mA | - |
| Corrente di alimentazione | Se | - | 30 | - | mA | - | - |
| Voltaggio inverso | V.R. | - | - | 5 | V. | - | |
| Dissipazione di potenza | Pd | - | 288 | - | mW | - | |
| Intensità luminosa per LCM |
- |
- | 200 | - | Cd/m2 | Se=30mA | - |
| Uniformità per la CML | - | 80 | - | - | Percentuale | Se=30 mA | - |
| Colore della retroilluminazione | Bianco | ||||||

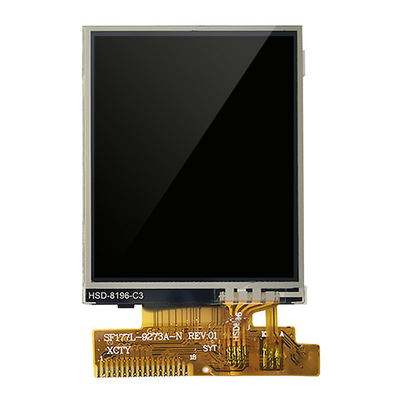

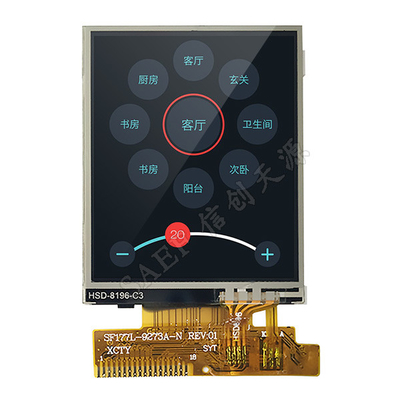

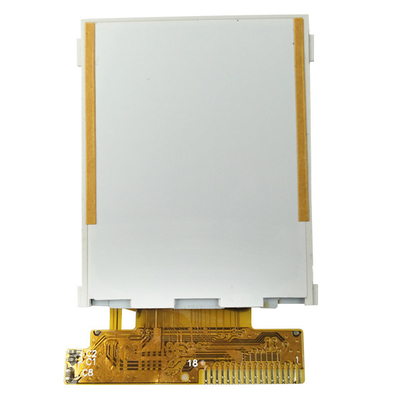

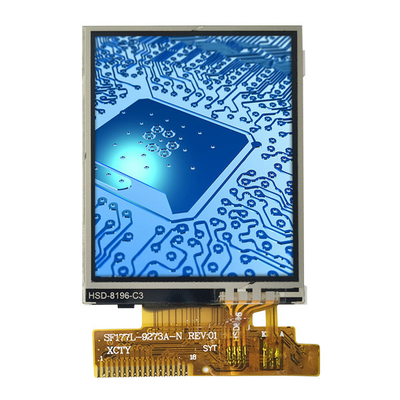

1.77" LCD touch screen display 128x160 TN Panel per dispositivi intelligenti Immagine del prodotto
Impianti di fabbrica e certificati
Produttore di moduli di visualizzazione LCD TFT - più di 300 prodotti standard TFT in linea
SAEF Technology è un produttore leader a livello mondiale di display LCD TFT con sede in Cina. SAEF offre una vasta gamma di prodotti di moduli di display TFT di piccole e medie dimensioni, con dimensioni che vanno da 0,96" a 1".Rotonda da 22 pollici, 1,28" di diametro,1.44", 1.54", 1.77, 2", 2.1" rotondo, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" e 28" TFT (dimensioni diagonali dell'area attiva) e così via.In più, quasi ogni elemento è accettabile per derivare da elementi standard per soddisfare le esigenze dei clienti.
I display TFT SAEF sono qualificati secondo le norme industriali, compresi i moduli TFT-LCD standard, IPS TFT, TFT LCD ad alta luminosità (display leggibile alla luce solare), pannelli TFT con schede di controllo,Tipo di barra TFT, LCD TFT a temperatura ampia. Questi display includono modalità paesaggio o ritratto.I display LCD SAEF TFT sono disponibili in varie risoluzioni, nonché schermi touch opzionali in tecnologia resistiva e capacitiva proiettata (PCAP touch screen)Molti dei nostri moduli di visualizzazione TFT hanno più di un'interfaccia disponibile tra cui MCU, RGB, TTL, LVDS e MIPI DSI.I moduli SAEF TFT sono perfetti per una serie di applicazioni, tra cui il controllo industriale, macchina da caffè, attrezzature mediche, sistema POS, automazione, navigatore GPS, biancheria, controllo dell'energia, telecomunicazioni, attrezzature mediche e così via.
