Dettagli:
|
| Parole chiave: | 7 pollici TFT Touch Display Module | Dispositivo touch: | Pannello di tocco resistente |
|---|---|---|---|
| Risoluzione: | 800*480 | Copertura di vetro: | Prodotto ODM |
| Interfaccia: | RGB | Luminanza di superficie: | 300 Cd/m2 |
| Durata di vita del LED: | 40,000 ore | Pini: | 40 |
| Pannello di controllo: | Con | Direzione di visione: | Alle sei. |
| Evidenziare: | Esposizione industriale a 7 pollici di TFT,Esposizione industriale di RGB TFT,Esposizione 800x480 del touch screen |
||
7" Touch Screen 40 Pin 800x480 TFT Display Interfaccia RGB Con Introduzione al Prodotto RTP
SF-TC700I-9239D-Tè un modulo TFT-LCD da 7 pollici con touch screen RTP, realizzato con una risoluzione WVGA di 800x480 punti.ARDUINO e ARMPuò essere utilizzato in sistemi integrati, automazione, GPS, attrezzature mediche, dispositivi industriali, attrezzature di sicurezza che richiedono un display TFT di alta qualità e immagine colorata.
SF-TC700I-9239D-TIl modulo può funzionare a temperature da -20°C a +70°C; le sue temperature di conservazione vanno da -30°C a +80°C.
SF-TC700I-9239D-T è pienamente compatibile con il modello Innolux AT070TN83.
| Parole chiave: | 7 pollici TFT Touch Display Module | Schermo tattile: | Pannello tattile resistivo |
|---|---|---|---|
| Risoluzione: | 800*480 | Dimensione del vetro di copertura: | Prodotto ODM |
| Interfaccia: | RGB | Luminanza superficiale: | 280 Cd/m2 |
| Durata di vita del LED: | 40000 ore | Pini: | 40 |
| Controllo a bordo: | Con | Direzione di visione: | Alle sei. |
Modulo di visualizzazione tattile resistivo RGB TFT da 7 polliciDisegno
Definizione del pin
| Numero PIN. | Il simbolo | I/O | Funzione |
| 1 | VLED | P | Fornitura di alimentazione per LED Driver |
| 2 | VLED | P | Fornitura di alimentazione per LED Driver |
| 3 | ADJ | Io... | Regolare la luminosità LED con PWM Pulse |
| 4 | GLED | P | Terrazzo per il circuito LED |
| 5 | GLED | P | Terrazzo per il circuito LED |
| 6 | VCC | P | Fornitore di alimentazione per circuiti digitali |
| 7 | VCC | P | Fornitore di alimentazione per circuiti digitali |
| 8 | Modalità | Io... | Controllo della modalità DE o HV |
| 9 | DE | Io... | Abilitazione dati |
| 10 | VS | Io... | Input del segnale Vsync |
| 11 | HS | Io... | Input del segnale Hsync |
| 12 | GND | P | Terrazzo di potenza |
| 13 | B5 | Io... | Input di dati blu (MSB) |
| 14 | B4 | Io... | Input di dati blu |
| 15 | B3 | Io... | Input di dati blu |
| 16 | GND | P | Terrazzo di potenza |
| 17 | B2 | Io... | Input di dati blu |
| 18 | B1 | Io... | Input di dati blu |
| 19 | B0 | Io... | Input dei dati blu (LSB) |
| 20 | GND | P | Terrazzo di potenza |
| 21 | G5 | Io... | Input di dati verdi (MSB) |
| 22 | G4 | Io... | Input di dati verdi |
| 23 | G3 | Io... | Input di dati verdi |
| 24 | GND | P | Terrazzo di potenza |
| 25 | G2 | Io... | Input di dati verdi |
| 26 | G1 | Io... | Input di dati verdi |
| 27 | G0 | Io... | Input di dati verdi (LSB) |
| 28 | GND | P | Terrazzo di potenza |
| 29 | R5 | Io... | Input dei dati rossi (MSB) |
| 30 | R4 | Io... | Input dei dati in rosso |
| 31 | R3 | Io... | Input dei dati in rosso |
| 32 | GND | P | Terrazzo di potenza |
| 33 | R2 | Io... | Input dei dati in rosso |
| 34 | R1 | Io... | Input dei dati in rosso |
| 35 | R0 | Io... | Input di dati rosso (LSB) |
| 36 | GND | P | Terrazzo di potenza |
| 37 | DCLK | Io... | Orologio campione |
| 38 | GND | P | Terrazzo di potenza |
| 39 | L/R | Io... | Selezionare la direzione di scansione sinistra o destra |
| 40 | U/D | Io... | Selezionare la direzione di scansione in alto o in basso |
Condizioni di funzionamento tipiche
| Articolo | Il simbolo | Valori | Unità | ||
| Un minuto. | Tipo. | - Max, ti prego. | |||
| Tensione di potenza | VCC | 3.1 | 3.3 | 3.5 | V. |
| VLED | 4.8 | 5 | 5.2 | V. | |
| Icc | - | 250 | 300 | mA | |
| Consumo corrente | ILED | - | 500 | 550 | mA |
| Alta tensione di ingresso logica | HIV | 0.7VCC | - | VCC | V. |
| Logico di ingresso a bassa tensione | VIL | 0 | - | 0.3VCC | V. |
| Tempo di vita del LED | - | 40,000 | - | - | Ora |
Specifiche ottiche
| Articolo | Il simbolo | Condizione | Valori | Unità | ||
| Un minuto. | Tipo. | - Max, ti prego. | ||||
| Angolazione di visione (CR ≥ 10) | θL | Φ=180° ((9 ore) | 60 | 70 | - | grado |
| θR | Φ=0° ((3 ore) | 60 | 70 | - | ||
| θT | Φ=90° ((12 ore) | 40 | 50 | - | ||
| θB | Φ=270° ((6 ore) | 60 | 70 | - | ||
| Tempo di risposta | Tonne | Normalmente θ=Φ=0° | - | 10 | 20 | msec |
| Toff | - | 15 | 30 | msec | ||
| Rapporto di contrasto | CR | 400 | 500 | - | - | |
| Colorazione cromatica | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| Luminanza | L | 250 | 300 | - | cd/m2 | |
| Uniformità della luminanza | U U | 70 | 75 | - | % | |

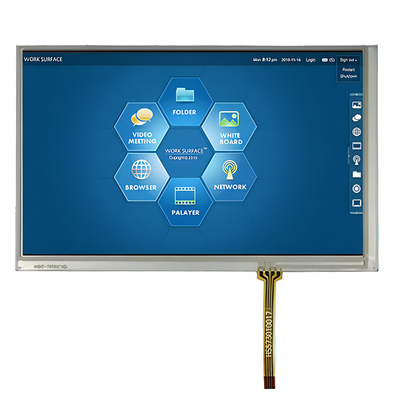

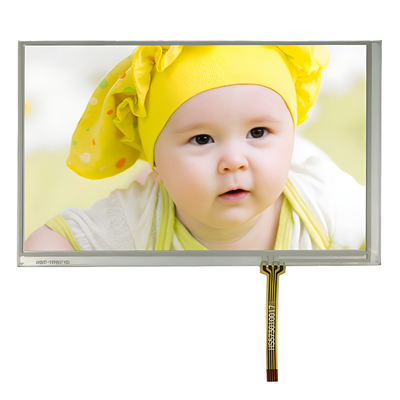

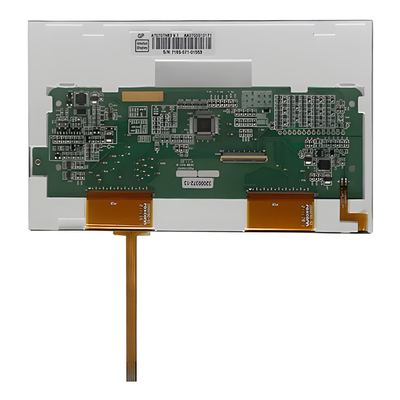

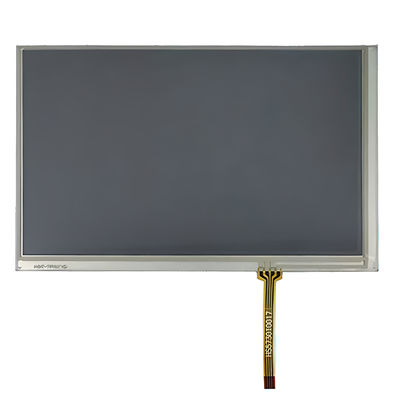

Modulo di visualizzazione tattile resistivo RGB TFT da 7 polliciImmagine del prodotto
Proiettore a tocco a capacità (PCAP)
La tecnologia touch PCAP (Projected Capacitive) offre una risposta rapida e sensibile e un'affidabilità di livello professionale.
la tecnologia di schermo touch capacitivo proiettato è progettata per applicazioni industriali, mediche e automobilistiche rigorose.che è una soluzione integrata incorporata che aiuta a semplificare la catena di fornitura e l'assemblaggio.
Vetro di copertura:
1Forma: dimensioni, forme, trattamenti dei bordi, fori e tagli su misura
2. Colore: stampa in seta, logo
3Materiale di vetro: vetro Gorilla, vetro temperato, PMMA
4Trattamenti: specchio, AG, AR, AF
Sensore:
1. Materiale sensore: vetro, pellicola, pellicola+film
2FPC: Disegno di forma facoltativo
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e così via
4Interfaccia: I2C, USB, RS232
