Dettagli:
|
| Prodotto: | Esposizione a 3,5 pollici di TFT | Risoluzione: | Punti 320*240 |
|---|---|---|---|
| schermo tattile: | Pannello sensoriale resistivo (CTP facoltativo) | Dimensione di vetro di copertura: | Personalizzabile |
| Dimensione del profilo: | 630,9 x 76,9 x 4,45 mm | Direzione di visione: | 6:00 |
| Interfaccia: | rgb | Numero di pin: | 54 perni |
| Connessione: | ZIF | Luminanza di superficie: | 350 - 700 cd/m2 ((nits) |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Esposizione a 3,5 pollici SAEF di QVGA TFT,Esposizione a 3 |
||
** Scarica della scheda dati **
SF-TC350M-9268A1-T Specifica.pdf
SF-TC350M-9268A1-N Specifica.pdf
TFT LCD 3,5 pollici QVGA 320x240 HX8238 schermo a schermo RGB Interfaccia retroilluminazione a LED
TFT LCD 3,5 pollici, 3,5" QVGA TFT Display Module Descrizione
SF-TC350M-9268A1-Tè un display LCD LCD a colori diagonali da 3,5 pollici QVGA 320x240. è facilmente controllato da MCU. Questo LCD TFT da 3,5 pollici con touch screen può essere utilizzato in sistemi incorporati, dispositivi industriali,apparecchiature di sicurezza e portatili che richiedono un display di alta qualità e immagine colorata. Supporta l'interfaccia RGB. Per una connessione facile con l'host, la coda FFC / FPC si combina con prese ZIF facili da trovare.
SF-TC350M-9268A1-T è una sorta di modulo standard TFT LCD 3.5 display, ècompletamente compatibile con il display TFT da 3,5 pollici WF35LTIACDNN0, WF35LTIACDNG0.SF-TC350M-9268A1-T ha molti progetti opzionali a causa dei vari ambienti di applicazione. supporta i test EMI e i test di affidabilità severe, con e senza pannello touch resistivo,con / senza schermo touch capacitivo, luminosità superiore fino a 700 nits.
| Prodotto: | 3Display TFT da 0,5 pollici | Risoluzione: | 320*240 punti |
|---|---|---|---|
| Schermo tattile: | Pannello sensoriale resistivo (CTP facoltativo) | Dimensione del vetro di copertura: | Personalizzabile |
| Dimensione del profilo: | 630,9 x 76,9 x 4,45 mm | Direzione di visione: | 6:00 |
| Interfaccia: | RGB | Numero di pin: | 54 pin |
| Collegamento: | Collegamento | Luminanza superficiale: | 350 - 700 Cd/m2 ((nits) |
| Durata di vita del LED: | 40000 ore | Rispetto: | Compliance REACH e RoHS |
TFT LCD 3,5 pollici, 3,5" QVGA TFT Display Module Disegno
![]()
![]()
Definizione del pin:
| Pin NO. | Il simbolo | I/O | Descrizione |
| 1 | LED-K1 | Io... | Catodo a LED |
| 2 | LED-K2 | Io... | Catodo LED collegato a LED-K1 |
| 3 | LED-A1 | Io... | Anodo a LED |
| 4 | LED-A2 | Io... | L'anodo LED collegato al LED-A1 |
| 5 ~ 7 | NC | - | Nessuna connessione |
| 8 | /RESET | Io... | Ripristinare pin |
| 9 | CS | Io... | Pin di ingresso per il segnale di selezione del chip |
| 10 | SCL | Io... | Segnale dell'orologio SPI |
| 11 | SDI | Io... | Pin di ingresso dell'interfaccia SPI |
| 12 | B0 | Io... | Segnale di dati blu (LSB) |
| 13~19 | B1-7 | Io... | Segnale di dati blu |
| 20 | G0 | Io... | Segnale di dati VERDE |
| 21 ~ 27 | G1-7 | Io... | Segnale di dati VERDE |
| 28 | R0 | Io... | Segnale di dati RED (LSB) |
| 29 ~ 35 | R1-7 | Io... | Segnale di dati RED |
| 36 | HSYNC | Io... | Segnale di sincronizzazione orizzontale |
| 37 | VSYNC | Io... | Segnale di sincronizzazione verticale |
| 38 | Doc. | Io... | Segnale dell' orologio per campionare ogni data |
| 39 ~ 40 | NC | - | Nessuna connessione |
| 41 | VDD | Io... | Fonte di alimentazione +2,8V |
| 42 | VDDIO | Io... | 1.8V~2.8V Fonte di alimentazione |
| 43 | U U | Io... | Pin del pannello touch |
| 44 | XL | Io... | Pin del pannello touch |
| 45 | YD | Io... | Pin del pannello touch |
| 46 | XR | Io... | Pin del pannello touch |
| 47-51 | NC | - | Non connessione |
| 52 | ENABLE | Io... | Controllo abilitato dei dati di ingresso |
| 53~54 | GND | Io... | Terreno di potenza |

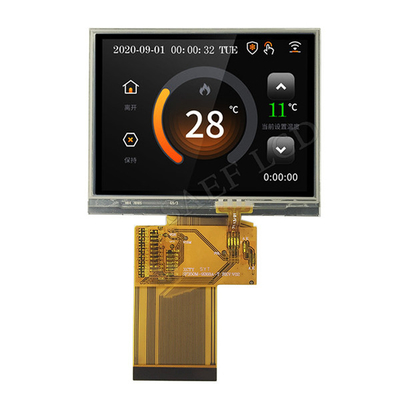

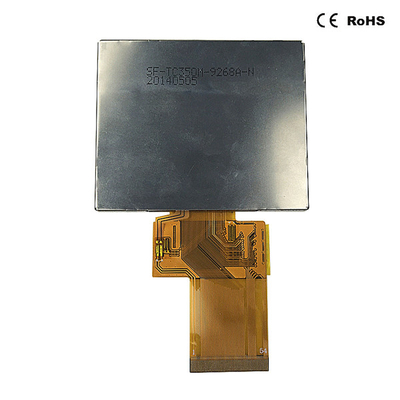

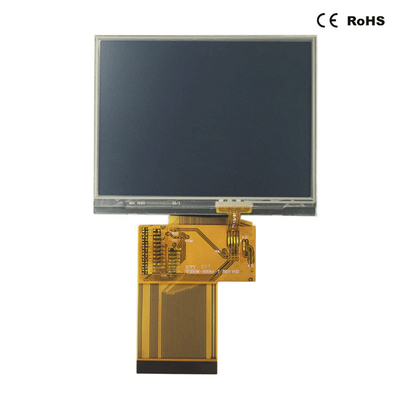

TFT LCD 3,5 pollici, 3,5 " QVGA TFT Display Module Immagine del prodotto reale
![]()
![]()
![]()
