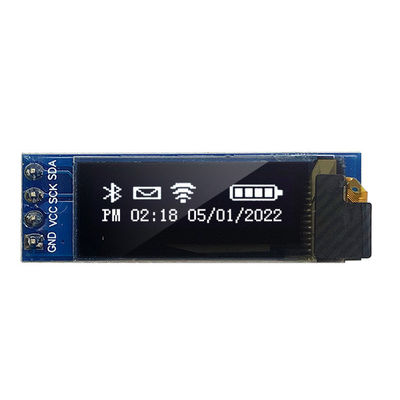

0.91-Inch OLED Display Module (128x32, White/Blue, I²C, SSD1306) – Ultra-Compact PMOLED for Embedded & Wearable Designs

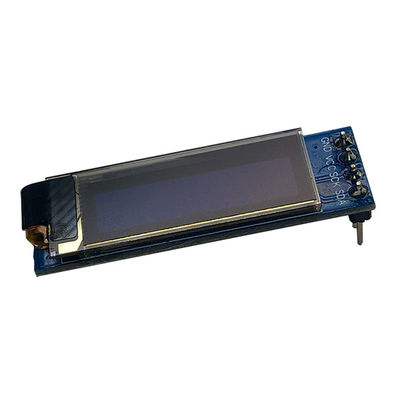

0.91-Inch OLED Display Module (128x32, White/Blue, I²C, SSD1306) – Ultra-Compact PMOLED for Embedded & Wearable Designs

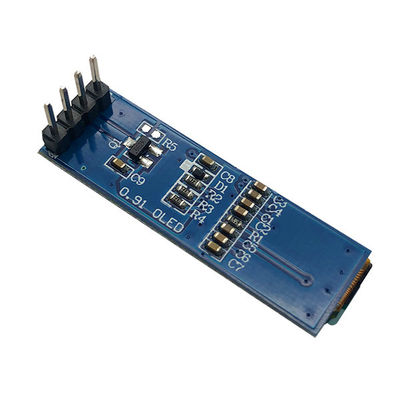

0.91-Inch OLED Display Module (128x32, White/Blue, I²C, SSD1306) – Ultra-Compact PMOLED for Embedded & Wearable Designs 0.91-Inch OLED Display Module (128x32, White/Blue, I²C, SSD1306) – Ultra-Compact PMOLED for Embedded & Wearable Designs 0.91-Inch OLED Display Module (128x32, White/Blue, I²C, SSD1306) – Ultra-Compact PMOLED for Embedded & Wearable Designs 0.91-Inch OLED Display Module (128x32, White/Blue, I²C, SSD1306) – Ultra-Compact PMOLED for Embedded & Wearable Designs 0.91-Inch OLED Display Module (128x32, White/Blue, I²C, SSD1306) – Ultra-Compact PMOLED for Embedded & Wearable Designs

Grande immagine :  0.91-Inch OLED Display Module (128x32, White/Blue, I²C, SSD1306) – Ultra-Compact PMOLED for Embedded & Wearable Designs

Dettagli:
Luogo di origine: Shenzhen / Cina
Marca: SAEF
Certificazione: ISO9001 / ISO14000
Numero di modello: SFOM091JY4-12832WB-01
Documento: SFOM091JY4-12832WB-01 Datas...et.pdf
Termini di pagamento e spedizione:
Quantità di ordine minimo: 3 unità (negoziabile per ordini campioni)
Prezzo: USD1- 2 (FOB Shenzhen, Price varies based on order quantity & configuration)
Imballaggi particolari: Pacchetto di esportazione standard
Tempi di consegna: 3 giorni lavorativi per i campioni, 1-3 settimane per MP
Termini di pagamento: L/C, T/T, Western Union, PayPal
Capacità di alimentazione: 3000K pcs al mese

0.91-Inch OLED Display Module (128x32, White/Blue, I²C, SSD1306) – Ultra-Compact PMOLED for Embedded & Wearable Designs

descrizione
Prodotto: PMOLED da 0,91 pollici Struttura: COG + PCB
Risoluzione: 128 x 32 pixel Interfacce: I²C (IIC), 4 pin
Controllore: SSD1306 Luminosità: 150 cd/m² (minimo), 180 cd/m² (tipico)
Colore: Bianco e blu, opzionali Tensione di alimentazione: Da 1,65 V a 3,3 V
Operatore temporaneo.: -40 ℃ a +70 ℃ Rapporto di contrasto: 2000: 1 (Contrasto in camera buia)
Dimensioni del modulo: 38,0 mm (L) x 12,0 mm (L) x 3,1 mm (P) massimo Tensione di alimentazione (visualizzazione): Da 6,4 V a 9 V (esterno)/da 3,5 V a 4,2 V (interno CC/CC)
Conformità: Compliance REACH e RoHS Personalizzazione:: disponibile
Evidenziare:

0.91-inch OLED display module with I²C

,

SSD1306 PMOLED for embedded designs

,

compact OLED display module wearable



Engineered for Minimalist Excellence: The 0.91-Inch OLED Display Module for Demanding Embedded Applications



Saef Technology Limited presents the SFOM091JY-12832WB-01, a high-performance 0.91-inch PMOLED display module designed for engineers and developers who require ultra-compact, low-power, and reliable displays for embedded systems, wearable devices, IoT interfaces, and industrial instrumentation. With its crisp 128x32 resolution, I²C interface, and robust SSD1306 driver, this module delivers exceptional clarity and ease of integration in space-constrained designs across Europe and the United States.



Key Design Parameters & Technical Superiority

  • Ultra-Compact Form Factor:
    Measuring only 38.0 x 12.0 x 3.1 mm, this display is ideal for wearable tech, medical monitors, smart sensors, and portable instruments where every millimeter counts.

  • High-Contrast PMOLED Technology:
    Featuring a 2000:1 contrast ratio and 150–180 cd/m² brightness, this OLED delivers sharp, self-emissive pixels with wide viewing angles and no backlight—perfect for low-light or sunlight-readable applications.

  • Wide Operating Temperature Range:
    Rated for -40°C to 70°C, this module performs reliably in extreme environments, from industrial automation to outdoor wearables.

  • Low Power Consumption:
    With sleep mode currents as low as 1 μA (VDD) and 2 μA (VCC), this display extends battery life in power-sensitive designs.

  • Flexible Power Architecture:
    Supports both external VCC (6.4V–9V) and internal DC/DC conversion from VBAT (3.5V–4.2V), simplifying power system design.

  • I²C Interface with Full Command Control:
    Based on the industry-standard SSD1306, the module offers complete programmability for multiplex ratios, COM scan direction, contrast, pre-charge periods, and VCOMH levels—enabling fine-tuned optimization for your application.



Solve Your Embedded Design Challenges

  • Struggling with limited PCB real estate?
    Our 0.91-inch OLED fits into tight layouts with a simple 4-pin interface (GND, VCC, SCL, SDA), reducing routing complexity and BOM cost.

  • Need a display that works in freezing or high-temperature environments?
    With an operating range of -40°C to 70°C and full compliance with industrial reliability testing (including vibration, ESD, and temperature cycling), this module is built for harsh conditions.

  • Concerned about power management in battery-operated devices?
    The integrated DC/DC converter and ultra-low sleep currents enable years of operation on a single coin cell.

  • Looking for a display that supports custom font colors or graphics?
    While standard models come in white or blue, Saef offers free semi-custom modifications including color tuning, custom pinouts, firmware tweaks, and even touchscreen integration (RTP/CTP) upon request.



Why Choose Saef Technology?

  • ISO 9001:2015 & ISO 14001:2015 Certified – Your assurance of quality and environmental responsibility.

  • Full SSD1306 Command Support – Datasheet includes detailed timing diagrams, initialization sequences, and power-up/down protocols.

  • Reliability Tested – Includes high/low temperature operation, storage, humidity, vibration, ESD, and drop tests.

  • Engineer-to-Engineer Support – Access to technical documentation, sample code, and direct factory engineering consultation.



Target Applications

  • Wearable Devices (Smartwatches, Fitness Trackers)

  • Medical Monitoring Equipment

  • IoT Dashboards & Sensor Displays

  • Industrial HMIs & Instrumentation

  • Consumer Electronics (Portable Audio, Gaming)

  • Automotive & Aviation Interfaces

  • Smart Home Controls



Ordering & Customization

Ready to integrate? Contact our engineering team for free customization quotes, sample requests, or firmware support. We support low MOQ and fast turnaround for OEM/ODM projects, including touchscreen integration, bezel modifications, and custom connector layouts.



Call to Action

Download the full datasheet, view command tables, or request a development sample today. Let Saef Technology empower your next embedded vision with displays engineered for reliability, clarity, and ease of integration.





Mechanical Dimensions

0.91-Inch OLED Display Module (128x32, White/Blue, I²C, SSD1306) – Ultra-Compact PMOLED for Embedded & Wearable Designs 0



Interface Pin Definition



PIN SYMBOL Descriptions
1 GND Ground of Logic Circuit
2 VCC Power Supply for Logic
3 SCK Serial clock input.
4 SDA Serial data input.



Absolute Maximum Ratings



Parameter Symbol Min Max Unit
Supply Voltage for Logic VDD -0.3 4 V
Supply Voltage for Display VCC 0 16.5 V
Supply Voltage for DC/DC VBAT -0.3 4.5 V
Operating Temperature TOP -40 70 .C
Storage Temperature TSTG -40 85 .C
Life Time (110 cd/m2)   10/000 - hour
Life Time (80 cd/m2)   30/000 - hour
Life Time (60 cd/m2)   50/000 - hour



Optics Characteristics



Characteristics Symbol Conditions Min Typ Max Unit

Brightness

(VCC Supplied Externally)

Lbr - 90 - - cd/m2

Brightness

(VC Generated by Internal DC/DC)

Lbr - 80 110 - cd/m2
C.I.E. (White)

(x)

(y)

C.I.E. 1931

0.25

0.27

0.29

0.31

0.33

0.35


Dark Room Contrast CR   - 2000:1 -
Viewing Angle     - Free - degree



DC Characteristics



Characteristics Symbol Conditions Min Typ Max Unit
Supply Voltage for Logic VDD   - 3.3 - V

Supply Voltage for Display

(Supplied Externally)

VCC

Note 5

(Internal DC/DC Disable)

8.5 9.0 9.5 V
Supply Voltage for DC/DC VBAT Internal DC/DC Enable - 3.3 - V
Supply Voltage for Display Generated by Internal DC/DC VCC

Note 6

(Internal DC/DC Enable)

7.0 - 7.5 V
High Level Input VIH IOUT = 100μA/ 3.3MHz 0.8×VDD - VDD V
Low Level Input VIL IOUT = 100μA/ 3.3MHz 0 - 0.2×VDD V
High Level Output VOH IOUT = 100μA/ 3.3MHz 0.9×VDD - VDD V
Low Level Output VOL IOUT = 100μA/ 3.3MHz 0 - 0.1×VDD V
Operating Current for VDD IDD   - 160 220 μA
Operating Current for VCC (VCC Supplied Externally) ICC   - 9 15 mA
Operating Current for VBAT (VCC Generated by Internal DC/DC) IBAT   - 27.0 32.0 mA
Sleep Mode Current for VDD IDD/ SLEEP   - - 10 μA

Sleep Mode Current for VCC



ICC/ SLEEP   - - 10 μA
