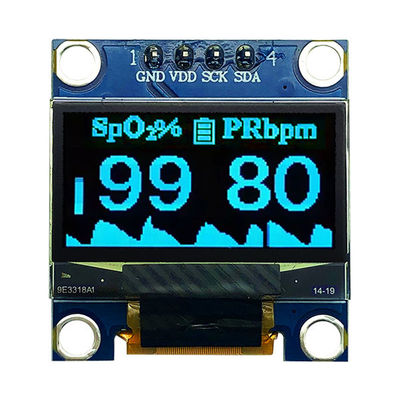

0Modulo di visualizzazione OLED da 96 pollici Interfaccia I2C, ultra-compatta, alta luminosità, grado industriale, opzioni bianco/azzurro

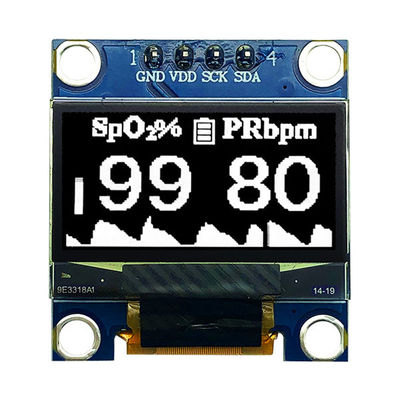

0Modulo di visualizzazione OLED da 96 pollici Interfaccia I2C, ultra-compatta, alta luminosità, grado industriale, opzioni bianco/azzurro

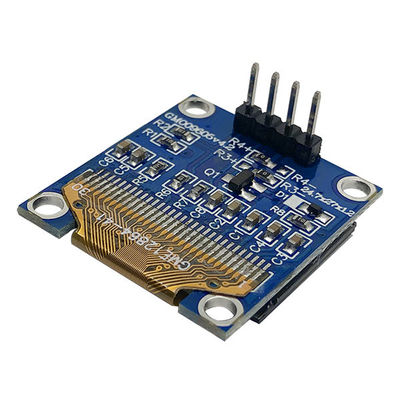

0Modulo di visualizzazione OLED da 96 pollici Interfaccia I2C, ultra-compatta, alta luminosità, grado industriale, opzioni bianco/azzurro 0Modulo di visualizzazione OLED da 96 pollici Interfaccia I2C, ultra-compatta, alta luminosità, grado industriale, opzioni bianco/azzurro 0Modulo di visualizzazione OLED da 96 pollici Interfaccia I2C, ultra-compatta, alta luminosità, grado industriale, opzioni bianco/azzurro 0Modulo di visualizzazione OLED da 96 pollici Interfaccia I2C, ultra-compatta, alta luminosità, grado industriale, opzioni bianco/azzurro 0Modulo di visualizzazione OLED da 96 pollici Interfaccia I2C, ultra-compatta, alta luminosità, grado industriale, opzioni bianco/azzurro

Grande immagine :  0Modulo di visualizzazione OLED da 96 pollici Interfaccia I2C, ultra-compatta, alta luminosità, grado industriale, opzioni bianco/azzurro

Dettagli:
Luogo di origine: Shenzhen / Cina
Marca: SAEF
Certificazione: ISO9001 / ISO14000
Numero di modello: SFOM096YZ4-12864WB-02
Termini di pagamento e spedizione:
Quantità di ordine minimo: 3 unità (negoziabile per ordini campioni)
Prezzo: USD1.0 - 2.0 (FOB Shenzhen, Price varies based on order quantity & configuration)
Imballaggi particolari: Pacchetto di esportazione standard
Tempi di consegna: 3 giorni lavorativi per i campioni, 3 settimane per MP
Termini di pagamento: L/C, T/T, Paypal
Capacità di alimentazione: 3000K pcs al mese

0Modulo di visualizzazione OLED da 96 pollici Interfaccia I2C, ultra-compatta, alta luminosità, grado industriale, opzioni bianco/azzurro

descrizione
prodotto: 0Display OLED da.96 pollici risoluzione: 128x64 pixel
Struttura: COG + PCB Interfaccia: I2C / IIC
schermo tattile: Può essere personalizzato Direzione di visualizzazione: Tutti gli angoli di visione (85/85/85/85)
Il contorno Dim.: 24.7 × 27 × 3,6 mm Connessione: Perni di metallo
Numero pin: 4 pin (solo 7 pin) Temp operativa.: -40 da ℃ a +85 ℃
Tutta la vita: 50,000 ore @ 60cd/m2 Conformità: Compliance REACH e RoHS
Evidenziare:

0Interfaccia I2C del modulo di visualizzazione OLED da 96 pollici

,

modulo di visualizzazione OLED di grado industriale

,

display OLED ad alta luminosità bianco blu

Modulo display OLED da 0,96 pollici – OLED I2C compatto e a basso consumo per progetti embedded e portatili

Saef Technology Limited presenta un modulo display OLED da 0,96 pollici ad alte prestazioni, progettato per ingegneri e sviluppatori che richiedono chiarezza, efficienza e affidabilità in progetti ultra-compatti. Ideale per dispositivi indossabili, monitor medici, strumenti portatili, sensori IoT e HMI industriali, questo pannello OLED offre immagini monocromatiche nitide con un consumo energetico estremamente basso—il tutto tramite una semplice interfaccia I2C.



Caratteristiche principali e vantaggi tecnici:

  •  Display OLED monocromatico nitido

La risoluzione di 128 × 64 con emissione bianca o blu opzionale garantisce un contrasto elevato e un'eccellente leggibilità sia in ambienti interni che esterni.

  •  Ultra-compatto e leggero

L'ingombro ridotto del PCB di 24,7 mm × 27,0 mm × 2,7 mm si adatta a progetti con spazio limitato senza sacrificare la qualità del display.

  •  Semplice interfaccia I2C

Sono necessari solo due fili (SCL, SDA) per la comunicazione, riducendo il numero di pin e semplificando l'integrazione con MCU come STM32, ESP32, Arduino e Raspberry Pi.

  •  Ampio intervallo di temperature operative

Valutato per temperature da -40°C a +80°C, rendendolo adatto ad ambienti difficili—dalla logistica a temperature sotto zero alle impostazioni industriali riscaldate.

 Elevata luminosità con DC/DC interno
Luminosità fino a 180 cd/m² abilitata dalla pompa di carica integrata, garantendo la visibilità anche alla luce diretta del sole.

  •  Lunga durata e alta affidabilità

Valutato per 30.000 ore a 80 cd/m², con test di affidabilità estesi tra cui shock termico, umidità e cicli di temperatura prolungati.

  •  Opzioni di tocco e design personalizzabili

Offriamo semi-personalizzazione gratuita—aggiungi touch resistivo o capacitivo, modifica i pinout, regola il firmware o adatta i contorni meccanici alle tue esigenze esatte.



Progettato per un'integrazione senza soluzione di continuità

Il modulo OLED da 0,96 pollici di Saef è costruito pensando al progettista di sistemi:

  • Il convertitore DC/DC integrato elimina la necessità di un'alimentazione ad alta tensione esterna

  • Driver IC SSD1315 con set completo di comandi per un facile controllo e una bassa gestione dell'alimentazione

  • Codice di inizializzazione completo fornito in C per una prototipazione rapida

  • Disegni meccanici dettagliati e definizioni dei pin garantiscono un layout e un assemblaggio del PCB senza errori

Che tu stia sviluppando uno smartwatch, un dispositivo medico portatile, un display per sensori o un pannello di controllo compatto—questo modulo offre prestazioni affidabili con un overhead di progettazione minimo.



Perché collaborare con Saef Technology?

  • Competenza tecnica: il nostro team di ingegneri supporta la revisione degli schemi, il debug del firmware e le richieste di personalizzazione.

  • Prototipazione rapida: i campioni vengono spediti entro 5–7 giorni lavorativi con documentazione completa.

  • Pronto per il mercato: conforme alle direttive ROHS, REACH e CE per un facile ingresso nei mercati europeo e nordamericano.

  • Qualità garantita: ogni unità viene sottoposta a ispezione AQL secondo MIL-STD-105E Livello II, con AQL dello 0,65% per i difetti maggiori.



Applicazioni ideali:

  • Tracker per la salute e il fitness indossabili

  • Apparecchiature mediche e diagnostiche portatili

  • Strumenti portatili di test e misurazione

  • Display per sensori industriali e HMI

  • Dispositivi edge IoT e controller per la casa intelligente

  • Display ausiliari e cluster cruscotto per autoveicoli





Pronto a progettare con sicurezza?
Contatta il nostro team di vendita tecnica per schede tecniche, codice di esempio o una consulenza di progettazione gratuita. Lasciaci aiutarti a integrare un display affidabile e preciso come la tua visione.





Dimensioni meccaniche



0Modulo di visualizzazione OLED da 96 pollici Interfaccia I2C, ultra-compatta, alta luminosità, grado industriale, opzioni bianco/azzurro 0



Valori massimi assoluti



Parametro Simbolo Min Max Unità
Tensione di alimentazione per la logica VDD -0.3 4 V
Tensione di alimentazione per il display VCC 0 16.5 V
Tensione di alimentazione per DC/DC VBAT -0.3 4.5 V
Temperatura di esercizio TOP -40 85 .C
Temperatura di stoccaggio TSTG -40 85 .C
Durata (110 cd/m2)   10/000 - ora
Durata (80 cd/m2)   30/000 - ora
Durata (60 cd/m2)   50/000 - ora





Caratteristiche ottiche



Caratteristiche Simbolo Condizioni Min Typ Max Unità

Luminosità

(VCC fornito esternamente)

Lbr Nota 5 90 - - cd/m2

Luminosità

(VC generato da DC/DC interno)

Lbr Nota 6 80 110 - cd/m2
C.I.E. (Bianco)

(x)

(y)

C.I.E. 1931

0.25

0.27

0.29

0.31

0.33

0.35


Contrasto in camera oscura CR   - 2000:1 -
Angolo di visione     - Libero - gradi





Caratteristiche DC



Caratteristiche

Simbolo Condizioni Min Typ Max Unità
Tensione di alimentazione per la logica VDD   - 3.3 - V

Tensione di alimentazione per il display

(Fornito esternamente)

VCC

Nota 5

(DC/DC interno disabilitato)

8.5 9.0 9.5 V
Tensione di alimentazione per DC/DC VBAT DC/DC interno abilitato - 3.3 - V
Tensione di alimentazione per il display generata da DC/DC interno VCC

Nota 6

(DC/DC interno abilitato)

7.0 - 7.5 V
Ingresso di livello alto VIH IOUT = 100μA/ 3.3MHz 0.8×VDD - VDD V
Ingresso di livello basso VIL IOUT = 100μA/ 3.3MHz 0 - 0.2×VDD V
Uscita di livello alto VOH IOUT = 100μA/ 3.3MHz 0.9×VDD - VDD V
Uscita di livello basso VOL IOUT = 100μA/ 3.3MHz 0 - 0.1×VDD V
Corrente operativa per VDD IDD   - 160 220 μA

Corrente operativa per VCC (VCC fornito esternamente)

ICC

Nota 7

-

9

15

mA

Corrente operativa per VBAT (VCC generato da DC/DC interno)

IBAT

Nota 8

-

27.0

32.0

mA

Corrente in modalità sleep per VDD IDD/ SLEEP   - - 10 μA

Corrente in modalità sleep per VCC



ICC/ SLEEP   - - 10 μA

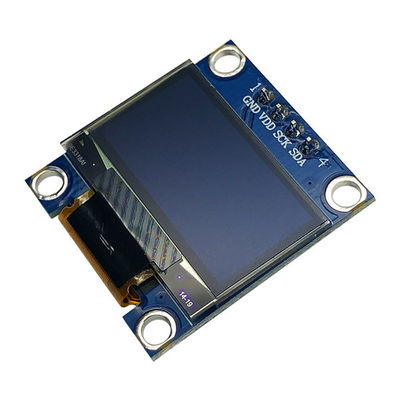

Immagine del prodotto

0Modulo di visualizzazione OLED da 96 pollici Interfaccia I2C, ultra-compatta, alta luminosità, grado industriale, opzioni bianco/azzurro 10Modulo di visualizzazione OLED da 96 pollici Interfaccia I2C, ultra-compatta, alta luminosità, grado industriale, opzioni bianco/azzurro 20Modulo di visualizzazione OLED da 96 pollici Interfaccia I2C, ultra-compatta, alta luminosità, grado industriale, opzioni bianco/azzurro 3
