Dettagli:
|
| Prodotto: | 1schermo OLED grafico da 54 pollici | Risoluzione: | 128x64 pixel |
|---|---|---|---|
| Modalità di visualizzazione: | Matrice passiva | Interfaccia: | SPI a 4 fili |
| Tensione operativa: | Logica: 1,65 V–3,3 V, Display: 11,5 V–12,5 V | Luminosità: | 110 cd/m² tipico |
| Angolo di visione: | 160 gradi | Passo pixel: | 00,254 x 0,254 mm |
| Metodo di guida: | 1/64 Ciclo di lavoro | Temp operativa.: | -40 ° C a +70 ° C. |
| Numero pin: | 7 perni dell'intestazione | Conformità: | Compliance REACH e RoHS |
| Evidenziare: | 1Modulo di visualizzazione OLED da 54 pollici con interfaccia SPI,Modulo di visualizzazione OLED ad altissima potenza,Modulo di visualizzazione OLED ad alta temperatura |
||

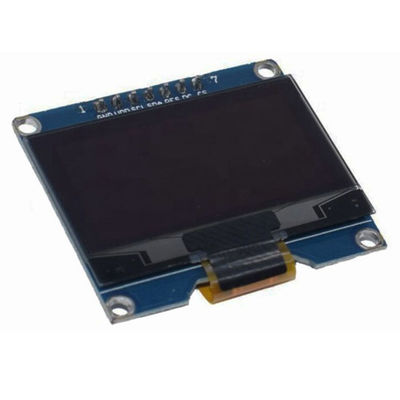

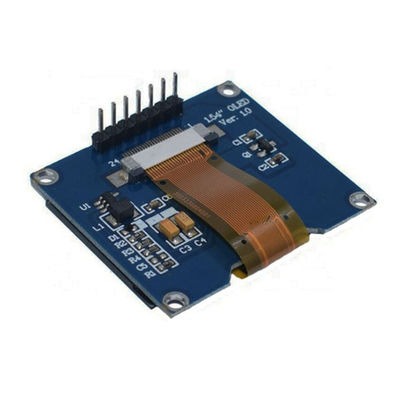

Saef Technology Limited presenta un modulo display OLED da 1,54 pollici ad alte prestazioni, progettato per ingegneri e sviluppatori che richiedono chiarezza, efficienza e robustezza in fattori di forma compatti. Ideale per tecnologia indossabile, monitor medicali, palmari industriali e dispositivi IoT, questo pannello OLED monocromatico combina prestazioni ottiche eccezionali con un consumo energetico estremamente basso, il tutto in un pacchetto piccolo e facile da integrare.
La risoluzione di 128 × 64 pixel con emissione OLED bianca offre un contrasto netto e un'eccellente leggibilità sia in ambienti bui che luminosi.
Classificato per temperature comprese tra -40°C e +70°C, che lo rende adatto per applicazioni esterne, automobilistiche e industriali in cui la stabilità della temperatura è fondamentale.
Consuma solo 90 µA (VDD) e 450 µA (VCC) in modalità completamente ON, con corrente in modalità sospensione inferiore a 10 µA: ideale per dispositivi alimentati a batteria e sensibili all'energia.
Facile da interfacciare con i comuni microcontrollori (STM32, ESP32, Arduino, Raspberry Pi Pico) con un numero minimo di pin e supporto completo dei comandi.
Durata nominale fino a 16.000 ore con impostazioni di luminosità ottimizzate. Testato in condizioni di shock termico, funzionamento ad alta/bassa temperatura e umidità secondo gli standard di affidabilità del settore.
Offriamo la semi-personalizzazione gratuita: aggiungi pannelli touch resistivi o capacitivi, modifica connettori, regola il firmware o personalizza i contorni meccanici per adattarli perfettamente al tuo prodotto.
Il modulo OLED da 1,54 pollici di Saef è costruito pensando al progettista del sistema:
Il robusto circuito di sequenziamento della potenza protegge il pannello OLED e prolunga la vita operativa
Il driver IC con protezione ESD (CH1116G) garantisce un funzionamento stabile in ambienti elettricamente rumorosi
Codice di inizializzazione dettagliato e diagrammi temporali forniti per la prototipazione rapida
Disegni meccanici con tolleranze incluse per un montaggio e un assemblaggio precisi
Che tu stia sviluppando un fitness tracker, uno strumento diagnostico portatile, un display con sensore intelligente o un pannello di controllo compatto, questo modulo offre prestazioni affidabili con un ingombro minimo.
Competenza tecnica: il nostro team di ingegneri supporta la revisione degli schemi, il debug del firmware e le richieste di personalizzazione.
Prototipazione rapida: campioni disponibili in 5-7 giorni lavorativi con documentazione completa.
Pronto per il mercato: conforme alle direttive ROHS, REACH e CE per un ingresso senza intoppi nei mercati europei e nordamericani.
Qualità garantita: ogni unità è sottoposta a ispezione AQL secondo MIL-STD-105E Livello II, con AQL dello 0,65% per i difetti principali.
Dispositivi indossabili per salute e fitness
Attrezzature mediche e diagnostiche portatili
Strumenti portatili per test e misurazioni
HMI industriali e display di sensori
Dispositivi IoT Edge e controller per la casa intelligente
Display ausiliari automobilistici e cluster da cruscotto
Dimensioni meccaniche
![]()
Definizione dell'interfaccia pin
| SPILLO | SIMBOLO | Descrizioni |
| 1 | GND | Terra del circuito logico |
| 2 | VDD | Alimentatore per la logica |
| 3 | SCK | Ingresso orologio seriale. |
| 4 | SDA | Ingresso dati seriale. |
| 5 | RST | Questo pin è l'ingresso del segnale di ripristino. Quando il pin è basso, viene eseguita l'inizializzazione del chip. Mantenere questo perno tirato in alto durante il normale funzionamento. |
|
6 |
DC |
Questo pin è il pin di controllo dati/comandi. Quando il pin è alto e viene selezionata la modalità di interfaccia seriale, i dati su SDIN verranno interpretati come dati. Quando è abbassato, i dati su SDIN verranno trasferiti al registro di comando. |
| 7 | CS | Selezione chip. Il chip viene selezionato quando CS0 = “L”. |
Valutazioni massime assolute
| Parametro | Simbolo | minimo | Massimo | Unità |
| Tensione di alimentazione per la logica | VDD | -0,3 | 4 | V |
| Tensione di alimentazione per il display | VCC | 8 | 17 | V |
| Temperatura operativa | SUPERIORE | -40 | 70 | .C |
| Temperatura di conservazione | TSTG | -40 | 85 | .C |
| Durata (220 cd/m2) | 13.000 | - | ora | |
| Durata (200 cd/m2) | 15.000 | - | ora | |
| Durata (180 cd/m2) | 16.000 | - | ora |
Caratteristiche CC
| Caratteristiche | Simbolo | Condizioni | minimo | Tip | Massimo |
Unità |
| Tensione di alimentazione per la logica | VDD | 1,65 | 2.8 | 3.3 | V | |
| Tensione di alimentazione per il display | VCC | 11.5 | 12 | 12.5 | V | |
| Ingresso di alto livello | VIH | 0,8×VDD | - | - | V | |
| Ingresso di basso livello | VIL | - | - | 0,2×VDD | V | |
| Uscita ad alto livello | VOH | IOUT = 100μA, 3,3 MHz | 0,9×VDD | - | - | V |
| Uscita a basso livello | VOL | IOUT = 100μA, 3,3 MHz | - | - | 0,1×VDD | V |
|
Corrente di alimentazione VDD VDD = 2,8 V, VCC = 12, IREF = 10 uA, n Pannello allegato, Display acceso, tutto acceso, |
IDD |
Contrasto = FFh |
- |
90 |
110 |
μA |
|
Corrente di alimentazione VCC VDD = 2,8 V, VCC = 12, IREF = 10 uA, nessun pannello collegato, Display acceso, tutto acceso |
ICC |
- |
450 |
580 |
μA |
|
|
Corrente di uscita del segmento, VDD = 2,8 V, VCC = 12 V, IREF=10uA, Visualizzazione ACCESA. |
ISEG |
Contrasto=FFh | 280 | 310 | 340 |
μA |
| Contrasto=AFh | - | 215 | - | |||
| Contrasto=7Fh | - | 155 | - | |||
| Contrasto=3Fh | - | 78 | - | |||
| Contrasto=0Fh | 20 | - | ||||
|
Corrente modalità sospensione per VDD |
IDD, DORMIRE |
VDD = 1,65 V~3,3 V, VCC = 7 V~16 V Display spento, nessun pannello collegato |
- |
- |
10 |
μA |
|
Corrente in modalità sospensione per VCC |
CCI, DORMIRE |
VDD = 1,65 V~3,3 V, VCC = 7 V~16 V Display spento, nessun pannello collegato |
- |
- |
10 |
μA |
Specifiche elettriche
| Caratteristiche | Simbolo | Condizioni | minimo | Tip | Massimo | Unità |
| Consumo di corrente in modalità normale | Tutti i pixel accesi | - | 17 | 25 | mA | |
| Consumo di corrente in modalità standby | Modalità standby 10% pixel attivi | - | 0,5 | 1.5 | mA | |
| Consumo energetico in modalità normale | Tutti i pixel accesi | - | 71,5 | 97,5 | mW | |
| Consumo energetico in modalità standby | Modalità standby 10% pixel attivi | - | 6.5 | 19.5 | mW | |
| Luminosità | Lbr | - | 90 | 110 | - | cd/m2 |
| CIE (Bianco) |
(X) (y) |
CIE 1931 |
0,24 0,28 |
0,28 0,32 |
0,32 0,36 |
|
| Contrasto della stanza buia | CR | - | 2000:1 | - | - | |
| Angolo di visione | - | 160 | - | - | grado |
