Dettagli:
|
| Dimensione schermo: | a 10.1 pollici | Risoluzione: | 800 ((RGB) × 1280 |
|---|---|---|---|
| Interfaccia: | LVDS (4 canali dati + 1 clock) | Tecnologia tattile: | Capacitivo Proiettato (10 punti) |
| Tocca la struttura: | G+G (Vetro di copertura + Sensore ITO) | Durezza superficiale: | 300 cd/m2 (personalizzabile) |
| Rapporto di contrasto: | 10001:1 (Tipico.) | angolo di visione: | 85° ((U/D/L/R) (tecnologia IPS) |
| Temperatura di funzionamento: | -10°C a +60°C | Input di potenza: | 3.3V Logic + 12V Backlight |
| Lampade di sfondo: | LED bianco, pilotaggio 12V (120mA tip.) | Rispetto: | RoHS, REACH, senza alogeni |
| Protezione ESD: | Contatto ±4kV / aria ±8kV (IEC 61000-4-2) | Garanzia: | 12 mesi |
| Evidenziare: | Display TFT IPS LVDS da 10,1 pollici,Display TFT PCAP touch 800x1280 |
||
Soluzione Display di Grado Industriale per HMI e Sistemi Embedded
L'SFTO1010YX-7239BCT di SAEF Technology è un display TFT da 10,1 pollici rigorosamente testato, progettato per applicazioni industriali esigenti negli Stati Uniti e nell'UE. Caratterizzato da una risoluzione verticale di 800x1280 e interfaccia LVDS, offre un trasferimento di immagini non compresse per dispositivi medici, pannelli di controllo dell'automazione e terminali logistici, eliminando il degrado del segnale comune nelle interfacce RGB.
Vantaggi Chiave del Design
Resistenza Ambientale:
Funziona da -10°C a +60°C (Stoccaggio: -20°C~70°C)
Supera il test di umidità di 240 ore (50°C/90% RH, senza condensa)
Opzioni personalizzate anti-appannamento/idrorepellenti per ambienti difficili.
Affidabilità Tattile:
Struttura GG + Touch IC GT9271 supporta l'uso con guanti/mani bagnate.
Incollaggio ottico AIR, OCA o OCR opzionale.
Prestazioni Ottiche:
La tecnologia IPS consente angoli di visione di 178°, luminosità di 300 cd/m² e uniformità dell'80% (certificato BM-5A).
Gestione dell'Alimentazione:
Dimming PWM (200Hz–200kHz) con compatibilità logica 3.3V–5V.
Supporto Tecnico-Centrico
Diagrammi temporali LVDS (PCLK: 50–77MHz) e documentazione del protocollo touch I²C.
Soddisfa gli standard ESD industriali tedeschi (IEC 61000-4-2).
Personalizzazione gratuita: trattamento della superficie del vetro, lunghezza FPC, corrispondenza dell'impedenza.
Conformità e Garanzia
▸ Certificato RoHS/REACH/Halogen-Free ▸ 1 anno di garanzia (incl. validazione dell'image sticking) ▸ Supporto per l'assemblaggio IPC-A-610.
Perché gli Ingegneri Scelgono Questo Display:
*"Preferito dagli ingegneri tedeschi: Mantiene un tempo di risposta di 30 ms (Tip.) a -10°C, il 15% più veloce rispetto alla concorrenza. Il vetro temprato 6H resiste all'abrasione della linea di produzione, riducendo i costi di manutenzione."*
Specifiche Generali
| Parametro | Specifica | Unità |
| Dimensione LCD | 10.1 | pollici |
| Dimensione Contorno LCM | 143.00(H)X228.6(V)X2.6(T) | mm |
| Area Attiva | 135.36(H)X216.58(V) | mm |
| Numero di pixel | 800RGB(H)X1280(V) | pixel |
| Pixel pitch H XV | 0.1692(H)X 0.1692(V) | mm |
| Disposizione dei pixel | Striscia verticale RGB | colori |
| Colori del display | 16.7M | |
| Modalità di visualizzazione | Normalmente Nero | |
| Gamma di colori | Tip. 56%, Min. 52% | NTSC |
| Luminosità | Tip:300 , Min: 250 | cd/m2 |
| Quantità LED | 32 (4Serial 8Paralle) | |
| Angolo di visione (CR 10) | Tip:80/80/80/80 | |
| Rapporto di contrasto | Tip 1000:1,min 800:1 | |
| Driver IC | JD9365DA-H3 | |
| Interfaccia | 3/4 Lane MIPI (Default 4 Lane) | |
| Peso del modulo | TBD | g |
| Touch IC | GT9271 | |
| Struttura touch | G+G |
Disegno del contorno
![]()
Disegno del contorno touchscreen
![]()
Specifiche CTP
| Categoria | Parametro | Specifica |
| Generale | Struttura | Vetro di copertura + Vetro sensore ITO (G+G) |
| Rinforzo del vetro di copertura | Chimicamente rinforzato | |
| Durezza superficiale del vetro di copertura | ≥6H (Durezza matita) | |
| Tasso di trasmissione della luce | ≥85% | |
| Temperatura di funzionamento | -10℃ ~ +60℃, ≤90% RH | |
| Temperatura di stoccaggio | -20℃ ~ +70℃, ≤90% RH | |
| Elettrico | Punti di contatto | 10 Punti |
| Interfaccia | I2C | |
| Touch IC | GT9271 | |
| Tensione di alimentazione (VDD) | 2.8V ~ 3.3V | |
| Resistenza host (SDA/SCL) | Configurabile sulla scheda madre | |
| Ambientale | Condizioni operative | Personalizzabile |
| Proprietà della superficie | Inchiostro superficiale | Tipo trasparente |
| Trattamento superficiale | Personalizzabile | |
| Laminazione LCD-TP | Incollaggio AIR, OCA e OCR opzionale | |
| Conformità | Standard dei materiali | Conforme a RoHS e Halogen-Free |
Descrizione dei pin dell'interfaccia
| Pin No. | Simbolo | Funzione |
| 1 | NC | Non collegato |
| 2 | VCC | Alimentazione 3.3V |
| 3 | IOVCC | Alimentazione 1.65~3.3V |
| 4 | GND | Terra |
| 5 | RST(GRB) | Reset globale LCM (Reset :H= IOVCC) |
| 6 | NC | Non collegato |
| 7 | GND | Terra |
| 8 | D0- | Ingresso dati differenziale MIPI (Negativo) |
| 9 | D0+ | Ingresso dati differenziale MIPI (Positivo) |
| 10 | GND | Terra |
| 11 | D1- | Ingresso dati differenziale MIPI (Negativo) |
| 12 | D1+ | Ingresso dati differenziale MIPI (Positivo) |
| 13 | GND | Terra |
| 14 | CLK- | Ingresso clock differenziale MIPI (Negativo) |
| 15 | CLK+ | Ingresso clock differenziale MIPI (Positivo) |
| 16 | GND | Terra |
| 17 | D2- | Ingresso dati differenziale MIPI (Negativo) |
| 18 | D2+ | Ingresso dati differenziale MIPI (Positivo) |
| 19 | GND | Terra |
| 20 | D3- | Ingresso dati differenziale MIPI (Negativo) |
| 21 | D3+ | Ingresso dati differenziale MIPI (Positivo) |
| 22 | GND | Terra |
| 23-24 | NC | Non collegato |
| 25 | GND | Terra |
| 26-29 | NC | Non collegato |
| 30 | GND | Terra |
| 31 | LEDK | Catodo retroilluminazione |
| 32 | LEDK | Catodo retroilluminazione |
| 33-38 | NC | Non collegato |
| 39 | LEDA | Anodo retroilluminazione |
| 40 | LEDA | Anodo retroilluminazione |
Valori massimi assoluti
| Elemento | Simbolo | Valori | Unità | |
| Min. | Max. | |||
|
Tensione di alimentazione |
IOVCC | -0.3 | 3.6 | V |
| VCC | -0.3 | 6.0 | V | |
| AVEE | -- | -- | V | |
| Tensione del segnale di ingresso | VI | -0.3 | IOVCC | V |
| Temperatura di funzionamento | TOP | -20 | 70 | ℃ |
| Temperatura di stoccaggio | TST | -30 | 80 | ℃ |
Caratteristiche della retroilluminazione
| Caratteristiche | Simbolo | Min. | Tipo | Max. | Unità |
| Corrente diretta LED | IF | -- | 180 | 225 | mA |
| Tensione diretta LED di ogni stringa LED | VF-string | 11.6 | -- | 13.6 | Volt |
| Durata del LED |
N/A |
30000 |
40000 |
-- |
Hr |
| Elemento | Simbolo | Condizione | Valori | |||
| Min. | Tip. | Max. | ||||
|
Angolo di visione |
Θu |
CR≧10 |
80 | 85 | - | |
| ΘD | 80 | 85 | - | |||
| ΘL | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| Tempo di risposta | TON+TOFF |
θ=Φ =0 ° Normale angolo di visione |
- |
30 | 40 | |
| Rapporto di contrasto | CR | 800 | 1000 |
- |
||
| Luminanza | L | 280 | 300 | - | ||
| Uniformità della luminanza | YU | 75 | 80 | - | ||
|
Cromaticità del colore (CIE1931) |
Bianco |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
Rosso |
RX | 0.644 | ||||
| RY | 0.329 | |||||
|
Verde |
GX | 0.328 | ||||
| GY | 0.565 | |||||
|
Blu |
BX | 0.137 | ||||
| BY | ||||||
| NTSC | 57% | |||||

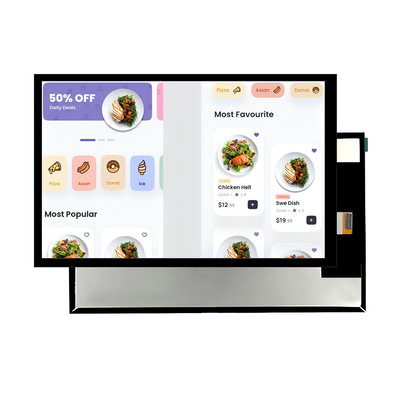

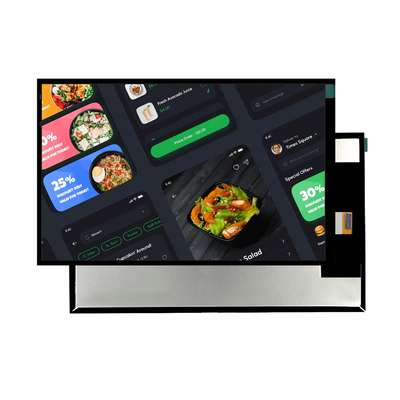

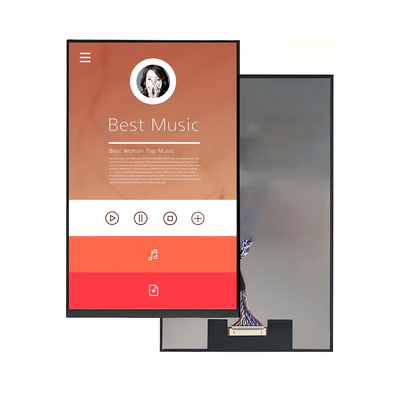

Foto del prodotto
![]()
![]()
![]()
