Dettagli:
|
Dimensione della schermata: | 1.09 pollici Circolare | Risoluzione: | 240×240 pixel |
---|---|---|---|
Interfaccia: | SPI 4-Wire (SCL/SDA/CS/RS) | Profondità del colore: | colori 262K |
IC del driver: | GC9A01 (GRAM integrata) | angolo di visione: | 85° in tutte le direzioni |
Luminanza superficiale: | 400 cd/m2 | Temperatura operativa.: | da -20°C a +70°C |
Temperatura di stoccaggio.: | -30°C a +80°C | Tensione di funzionamento: | Logica: 1.65-3.3V (IOVCC) |
Tempo di risposta: | 30ms (Tr+Tf tipico) | Rispetto: | REACH, RoHS e senza alogeni |
Un modulo LCD TFT circolare da 1,09" progettato per l'automazione industriale, i dispositivi medici e i sistemi IoT premium. Risolve le sfide di progettazione critiche con:
Ideale per sostituire gli OLED in applicazioni HMI (Human-Machine Interface) con spazio limitato e alta affidabilità.
Specifiche Tecniche Critiche
Categoria | Parametro | Min. | Tip. | Max. | Unità/Condizioni |
---|---|---|---|---|---|
Elettrico | Tensione Logica (IOVCC) | 1.65 | 3.3 | 3.3 | V (±10%) |
Tensione Analogica (VCI) | 2.5 | 2.8 | 3.3 | V | |
Corrente di Sleep | - | <10 | - | μA (VDD=3.3V) | |
Ottico | Luminanza | 400 | 450 | - | cd/m² (LED=40mA) |
Rapporto di Contrasto | 800 | 1000 | - | (Stanza Oscura) | |
Tempo di Risposta (GtG) | - | 30 | 35 | ms (25°C) | |
Affidabilità | Protezione ESD | ±4kV | ±8kV | - | (IEC 61000-4-2) |
Resistenza alle Vibrazioni | - | - | 1.2 | Grms (10–55Hz) | |
Durata LED (L70) | - | 25k | - | Ore (Ta=25°C) |
Vantaggi Competitivi
Driver Zero-Code: le librerie Arduino/STM32 HAL riducono il tempo di sviluppo di 2 settimane.
Controllo Dinamico dell'Alimentazione: la regolazione PWM (100Hz–1KHz) riduce il consumo energetico in standby del 37% rispetto alla concorrenza.
Superficie Resistente agli Agenti Chimici: resiste ai disinfettanti (conforme a EN 60601-1).
Design Anti-Shock: alloggiamento da 30,59×32,98 mm con fori di montaggio.
Ottimizzazione dei Pixel Circolari: correzione γ dedicata (ΔE<2.5 ai bordi).
Visualizzazione Omni-Direzionale a 85°: CR>10 nelle posizioni 12/3/6/9.
Settore | Caso d'Uso | Valore Chiave |
---|---|---|
Medico | Ossimetri portatili | Avvio a freddo a -20°C, superficie antimicrobica |
IoT Industriale | Cruscotti di smart meter | SPI immune alle EMI (stabile a 30V/m) |
Consumatori | Tracker di fitness premium | Cornice da 0,5 mm, visibilità alla luce solare di 400 nit |
▸ Sicurezza: EN 62368-1 (CE), FCC Parte 15B
▸ Materiali: RoHS 2011/65/EU, REACH Allegato XVII
▸ Imballaggio: ISTA 1A antiurto, ≤0,5% tasso di difetti (AQL 0,65)
Perché gli Ingegneri Scelgono SFTO109JY-7337AN
*"Risolve l'integrazione di display circolari in dispositivi indossabili medicali con controllo SPI di precisione e capacità di avvio a freddo a -20°C. Il driver GC9A01 elimina i costi della RAM esterna."*
– Team di Progettazione di Sistemi Embedded, Monaco
Dimensioni Meccaniche d'Ingombro
Specifiche Generali
Elementi | Specifiche | Unità |
Elemento di pilotaggio | a-Si TFT | - |
Dimensioni d'ingombro LCM | 30.59 (H) x 32.98 (V) | mm |
Area attiva | 27.79 (H) x 27.79 (V) | mm |
Numero di pixel | 240(H)X240(V) | pixel |
Disposizione dei pixel | RGB a strisce verticali | - |
Passo dei pixel | 0.1158x 0.1158 | mm |
Colore del display | 262k | colori |
Direzione di visualizzazione | TUTTE | - |
Controller / Driver | GC9A01 | - |
Interfaccia dati | SPI 4W | - |
Retroilluminazione | 2 LED bianchi | - |
Peso | TBD | g |
Valori Massimi Assoluti
Caratteristiche | Simbolo | Min. | Tip | Max. |
Uni t |
Tensione di alimentazione |
IOVCC | -0.3 | - | 4.6 | V |
VCI | -0.3 | - | 4.6 | V | |
Tensione di attivazione Gate TFT | VGH | -0.3 | - | 27 | V |
Tensione di disattivazione Gate TFT | VGL | -0.3 | - | 27 | V |
Corrente diretta retroilluminazione | IF | - | 40 | mA | |
Temperatura di esercizio | TOPR | -20 | +70 | °C | |
Temperatura di stoccaggio | TSTG | -30 | +80 | °C | |
Umidità | RH | - | 90 | % |
Caratteristiche DC
Caratteristiche |
Sim bol |
Min. | Tip. | Max. | Unità | Nota |
Tensione di alimentazione 1 |
IOVC C |
1.65 | 1.8 | 3.3 | V | |
Tensione di alimentazione 2 | VCI | 2.5 | 2.8 | 3.3 | V | |
Tensione alta del driver Gate | VGH | 12 | - | 13 | V | |
Tensione bassa del driver Gate | VGL | -11 | - | -18 | V | |
Consumo di corrente |
IDD | - | TBD | - | mA | Modalità normale |
IDD-SL EEP |
TBD | uA | Modalità sleep | |||
Tensione di ingresso “L” Level | VIL | GND | - | 0.3IOVCC | V |
IOVCC= 1.65~ 3.3 |
Tensione di ingresso “H” Level | VIH | 0.7IOVCC | - | IOVCC | V | |
Tensione di uscita “L” Level | VoL | GND | - | 0.2IOVCC | V | IOL= 1mA |
Tensione di uscita “H” Level | VoH | 0.8IOVCC | - | IOVCC | V | IOH=-1mA |
Caratteristiche dell'Unità di Retroilluminazione
Caratteristiche | Simbolo | Condizione | Min. | Tipo | Max. | Unità |
Tensione diretta | Vf | IL=40mA | - | 2.8 | 3.0 | V |
Corrente diretta | IL | - | 40 | - | mA | |
Luminanza | Lv | IL=40mA | - | 450 | -- | cd/m2 |
Durata del LED | - | IL=40mA | 20,000 | 25,000 | -- | Hr |

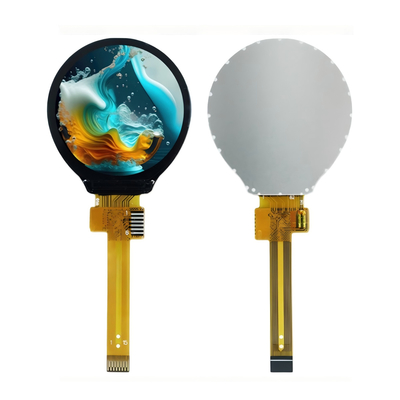

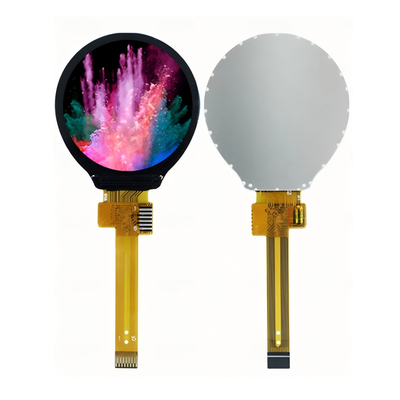

Immagine del Prodotto
