Dettagli:
|
Prodotto: | Esposizione a 0,91 pollici di OLED | Risoluzione: | 128*32 pixel |
---|---|---|---|
Modalità di visualizzazione: | Matrice passiva | interfaccia: | SPI |
Display colore: | Bianco, giallo, blu facoltativo | Ottica: | Tutti gli angoli di visione |
Il contorno Dim.: | 300,00 (W) x 11,5 (H) x 1,3 (T) | Area attiva: | 22.38 (W) x 5.58 (H) |
Temperatura di funzionamento: | -40°C a +80°C | Temperatura di stoccaggio.: | -40°C a +85°C |
Numero di pin: | 14 perni | Pacchetto IC: | COG |
Connessione del modulo: | Tipo ZIF | Compiti: | 1/32 |
Rispetto: | Compliance REACH e RoHS | ||
Evidenziare: | Display OLED 128X32,Display OLED con interfaccia SPI,Display OLED per dispositivi IoT |
A proposito di questo prodotto - Modulo grafico OLED SFOS091JY-7269PAN
Aggiornate i vostri progetti IoT con il nostro display OLED da 0,91 pollici, con un display ad alta risoluzione da 128x32 pixel e un'interfaccia SPI a basso consumo.Questo modulo di visualizzazione compatto ed efficiente è stato progettato per fornire, visualizzazioni vibranti consumando una potenza minima, rendendolo ideale per una varietà di applicazioni, tra cui smartwatch, dispositivi portatili e sistemi domestici intelligenti.
Caratteristiche chiave:
Le specifiche tecniche:
Applicazioni ideali:
Questo display OLED da 0,91 pollici è perfetto per applicazioni che richiedono un equilibrio tra alta risoluzione, basso consumo energetico e opzioni di visualizzazione personalizzabili.un pannello di controllo industriale, o un gadget per la casa intelligente, questo modulo di visualizzazione offre le prestazioni e l'affidabilità di cui avete bisogno.
Perché scegliere il nostro modulo OLED?
Migliora il tuo progetto:
Migliora il tuo display visivo con il nostro display OLED da 0,91 pollici e prova la differenza di qualità e prestazioni.Ordina ora e fai il primo passo per migliorare il tuo progetto con una soluzione di visualizzazione affidabile e ad alte prestazioni.
Disegno di contorno meccanico
Classificazione massima assoluta
Parametro | Il simbolo | Min. | Max. | Unità |
Tensione di alimentazione |
VDD | - Zero.5 | 2.75 | V. |
VCC | - Zero.5 | 21 | V. | |
VDDIO | - Zero.5 | VCI | V. | |
VCI | - Zero.3 | 4 | V. | |
Temperatura di funzionamento | TOP | - Quaranta. | 85 | .C |
Temperatura di conservazione | TSTG | - 65 anni. | 150 | .C |
Tempo di vita (140 cd/m2) | 33,000 | - | ora |
Caratteristiche ottiche
Caratteristiche |
Il simbolo | Condizioni | Min. | Tipologia | Max. | Unità |
Brillantezza (VCC fornito esternamente) |
Lbr |
Nota 5 |
80 |
100 |
- |
cd/m2 |
C.I.E. (bianco) | (x) (y) | C.I.E. 1931 | 0.250.27 | 0.290.31 | 0.33 0.35 | |
Contrasto della stanza buia | CR | - | 2000:1 | - | ||
Angolo di visione | 160 | - | - | grado |
Caratteristiche della corrente continua
Caratteristiche |
Il simbolo | Condizioni | Min. | Tipologia | Max. |
Unità |
Tensione di alimentazione logica | VDD | 2.4 | 2.5 | 2.6 | V. | |
Tensione di alimentazione per il funzionamento | VCI | 2.4 | 2.8 | 3.5 | V. | |
Fornitura di alimentazione per i perni I/O | VDDIO | 1.65 | VCI | V. | ||
Tensione di funzionamento per OLED |
VCC |
Nota 5 |
11.5 |
12 |
12.5 |
V. |
Input di alto livello |
HIV |
IOUT = 100μA, 3,3 MHz |
0.8×VDDIO |
- |
VDDIO |
V. |
Input a basso livello | VIL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2×VDDIO | V. |
Produzione di alto livello | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDDIO | - | VDDIO | V. |
Prodotto a basso livello | VOL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.1×VDDIO | V. |
Corrente di funzionamento per VCI | ICI | - | 95 | 120 | μA | |
Corrente di funzionamento per VCC | CPI |
|
- |
34.5 |
40 |
mA |
Corrente in modalità di riposo per VDD | IDD, SLEEP | - | 1 | 10 | μA | |
Corrente in modalità di riposo per VDDIO | IDDIO, dormire. | 1 | 10 | |||
Corrente in modalità di riposo per VCI |
ICI, dormire. | - | 2 | 50 |
μA |

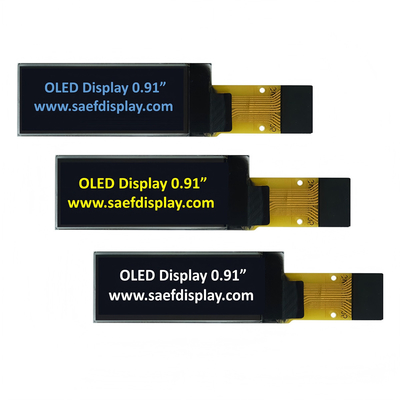

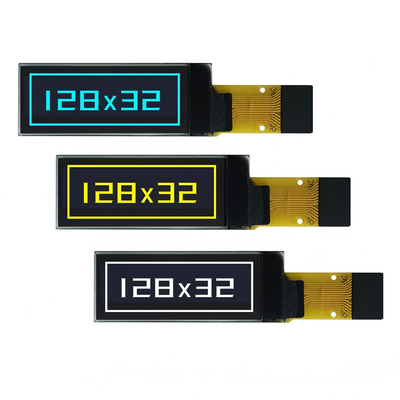

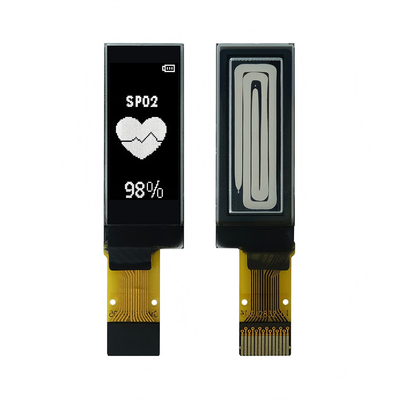

Immagine del prodotto
