Dettagli:
|
| Prodotto: | 1schermo OLED grafico da 54 pollici | Risoluzione: | 128X64 punti |
|---|---|---|---|
| Modalità di visualizzazione: | Matrice passiva | interfaccia: | 4 fili Interfaccia SPI |
| Ottica: | Tutti gli angoli di visione | Il contorno Dim.: | 420,04 x 37,0 x 3,1 (mm) |
| Area attiva: | 350,05 x 17,51 (mm) | Pitch dei pixel: | 0.254 x 0,254 (mm) |
| Metodo di guida: | 1/64 Ciclo di lavoro | Temperatura di funzionamento: | -40°C a +70°C |
| Temperatura di stoccaggio.: | -40°C a +85°C | Tensione di alimentazione: | 2.8V |
| Numero di pin: | 7 perni dell'intestazione | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 1Modulo di visualizzazione OLED da 54 pollici,modulo dell'esposizione di 128x64 OLED,Modulo OLED ad alto contrasto |
||
Dimensioni meccaniche
Definizione del pin dell'interfaccia
| Numero PIN | SIMBOLO | Descrizioni |
| 1 | GND | Sulla base del circuito logico |
| 2 | VDD | Fornitore di energia per la logica |
| 3 | SCK | Input dell'orologio seriale. |
| 4 | SDA | Input di dati seriali. |
| 5 | RST | Questo pin viene resettato in input di segnale.Quando il pin è basso, l'inizializzazione del chip viene eseguita.Mantenere questo pin tirare alto durante il normale funzionamento. |
|
6 |
DC |
Questo pin è il pin di controllo Data/Command.Quando il pin è tirato in alto e la modalità di interfaccia seriale è selezionata,i dati all'SDIN Quando viene tirato giù, i dati dell'SDIN verranno trasferiti al registro dei comandi. |
| 7 | CS | Chip Select.Chip è selezionato quando CS0="L". |
Classificazione massima assoluta
| Parametro | Il simbolo | Min. | Max. | Unità |
| Tensione di alimentazione per la logica | VDD | - Zero.3 | 4 | V. |
| Tensione di alimentazione per il display | VCC | 8 | 17 | V. |
| Temperatura di funzionamento | TOP | - Quaranta. | 70 | C |
| Temperatura di conservazione | TSTG | - Quaranta. | 85 | C |
| Tempo di vita (220 cd/m2) | 13,000 | - | ora | |
| Tempo di vita (200 cd/m2) | 15,000 | - | ora | |
| Tempo di vita (180 cd/m2) | 16,000 | - | ora |
Caratteristiche della corrente continua
| Caratteristiche | Il simbolo | Condizioni | Min. | Tipologia | Max. | Unità |
| Tensione di alimentazione per la logica | VDD | 1.65 | 2.8 | 3.3 | V. | |
| Tensione di alimentazione per il display | VCC | 11.5 | 12 | 12.5 | V. | |
| Input di alto livello | HIV | 0.8×VDD | - | - | V. | |
| Input a basso livello | VIL | - | - | 0.2×VDD | V. | |
| Produzione di alto livello | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDD | - | - | V. |
| Prodotto a basso livello | VOL | IOUT = 100μA, 3,3 MHz | - | - | 0.1×VDD | V. |
|
Corrente di alimentazione VDD VDD = 2,8V, VCC = 12, IREF = 10 uA, No pannello collegato, Display ON, tutto ON, |
IDD | Contrasto = FFh | - | 90 | 110 | μA |
|
Corrente di alimentazione VCC VDD = 2,8V, VCC = 12, IREF = 10 uA, senza pannello allegato, Display ON, tutto ON |
CPI | - | 450 | 580 | μA | |
|
Produzione del segmento corrente, VDD = 2,8 V, VCC = 12V, IREF=10 uA, Visualizzazione accesa. |
ISEG | Contrasto=FFh | 280 | 310 | 340 | μA |
| Contrasto = AFh | - | 215 | - | |||
| Contrasto = 7Fh | - | 155 | - | |||
| Contrasto = 3Fh | - | 78 | - | |||
| Contrasto = 0Fh | 20 | - | ||||
| Corrente in modalità di riposo per VDD | IDD, SLEEP |
VDD = 1,65V~3,3V, VCC = 7V~16V Display spento, no. pannello collegato |
- | - | 10 | μA |
| Corrente in modalità di riposo per VCC | ICC, SLEEP |
VDD = 1,65V~3,3V, VCC = 7V~16V Display spento, no. pannello collegato |
- | - | 10 | μA |

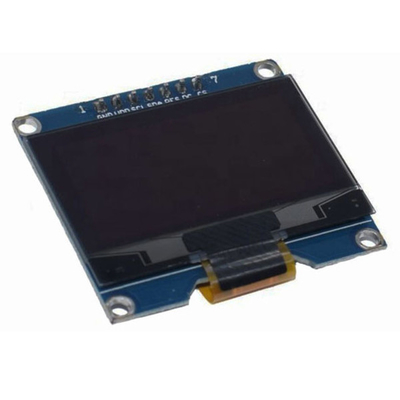

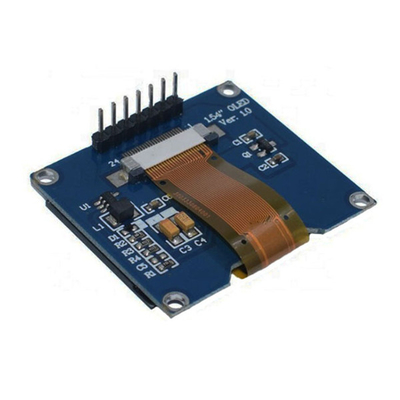

Immagine del prodotto
