Dettagli:
|
| Prodotto: | 2Display OLED da 42" | Risoluzione: | 128X64 punti |
|---|---|---|---|
| Modalità di visualizzazione: | Matrice passiva | Ottica: | Tutti gli angoli di visione |
| Il contorno Dim.: | 71.0(L) x 43.5(W) x 6.0(T) (mm) | Area attiva: | 55.01 ((L) x 27.5 ((W) (mm) |
| Pitch dei pixel: | 00,43 x 0,43 (mm) | Metodo di guida: | 1/64 Ciclo di lavoro |
| Temperatura di funzionamento: | -40°C a +70°C | Numero di pin: | 7 perni dell'intestazione |
| interfaccia: | Interfaccia SPI | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 2Display OLED da 42 pollici,Display OLED 128X64,Display OLED SPI a 7 pin |
||

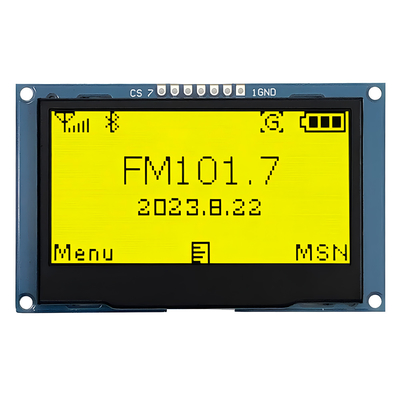

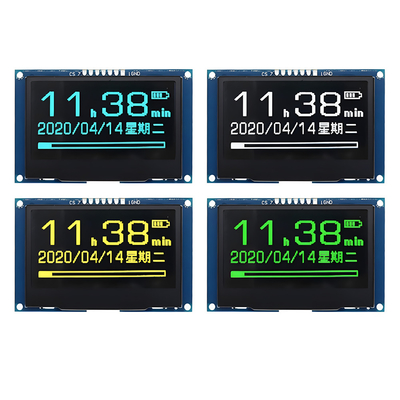

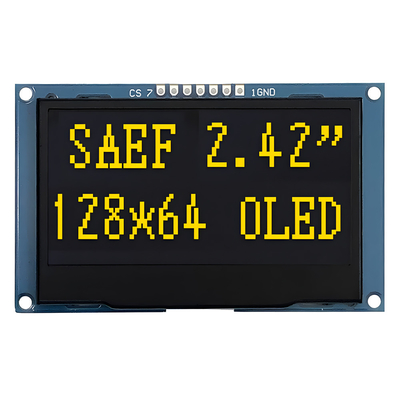

Introduzione del modulo OLED SFOMS242YZ7-12864WBYG-01 di SAEF Technology, un display grafico dot matrix da 128x64 punti da 2,42-inch.42 pollici in diagonale e dimensioni complessive di 71.0 x 43,5 mm, questo modulo di visualizzazione è progettato per elevate prestazioni e versatilità.
Alto rapporto di contrasto: questo modulo OLED offre un rapporto di contrasto impressionante di 20,000:1, garantendo una straordinaria chiarezza visiva e una rappresentazione a colori vivaci per le vostre applicazioni.
Opzioni multiple di interfaccia: il modulo supporta varie interfacce di comunicazione, tra cui SPI e I2C (IIC),rendendo facile l'integrazione con una vasta gamma di microcontrollori e piattaforme di sviluppo.
Ampia gamma di tensione: la tensione di alimentazione logica funziona tra 1,65V e 3,3V, con un valore tipico di 2,8V, per soddisfare le diverse esigenze del progetto.
Touch Panel personalizzabile: anche se questo display OLED non viene fornito con un touchscreen integrato, è disponibile un'opzione touch panel personalizzabile,consentire una maggiore interattività in base alle esigenze specifiche.
Il modulo di visualizzazione OLED SFOMS242YZ7-12864WBYG-01 è ideale per una varietà di applicazioni, tra cui:
Aggiornate i vostri progetti con il modulo di visualizzazione OLED SFOMS242YZ7-12864WBYG-01 da 2,42-inch,con un'ampia gamma di apparecchiature per il controllo delle emissioni.
Ordina il tuo oggi per un'integrazione senza soluzione di continuità e una qualità di visualizzazione superiore!
Dimensioni meccaniche

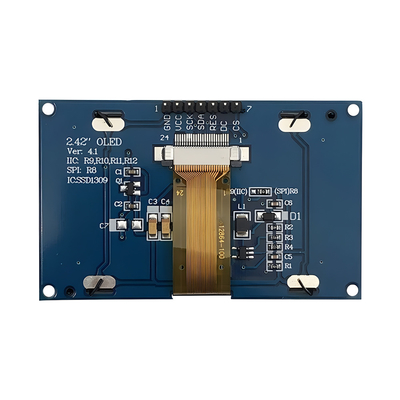

Definizione del pin dell'interfaccia
| Numero PIN | SIMBOLO | Descrizioni |
| 1 | GND | Sulla base del circuito logico |
| 2 | VDD | Fornitore di energia per la logica |
| 3 | SCK | Input dell'orologio seriale. |
| 4 | SDA | Input di dati seriali. |
| 5 | RST | Questo pin è l'ingresso del segnale di reset. Quando il pin è basso, l'inizializzazione del chip viene eseguita. |
|
6 |
DC |
Quando il pin viene tirato in alto e la modalità di interfaccia seriale è selezionata, i dati all'SDIN Quando viene tirato verso il basso, i dati di SDIN verranno trasferiti al registro dei comandi. |
| 7 | CS | Selezione del chip. Il chip viene selezionato quando CS0 = L. |
Classificazione massima assoluta
|
Parametro |
Il simbolo | Min. | Max. | Unità |
| Tensione di alimentazione per la logica | VDD | - Zero.3 | 4 | V. |
| Tensione di alimentazione per il display | VCC | 8 | 17 | V. |
| Temperatura di funzionamento | TOP | - Quaranta. | 70 | C |
| Temperatura di conservazione | TSTG | - Quaranta. | 85 | C |
| Tempo di vita (220 cd/m2) | 13,000 | - | ora | |
| Tempo di vita (200 cd/m2) | 15,000 | - | ora | |
|
Tempo di vita (180 cd/m2) |
16,000 | - | ora |
Caratteristiche della corrente continua
|
|
Il simbolo | Condizioni | Min. | Tipologia | Max. |
Unità |
| Tensione di alimentazione per la logica | VDD | 1.65 | 2.8 | 3.3 | V. | |
| Tensione di alimentazione per il display | VCC | 11.5 | 12 | 12.5 | V. | |
| Input di alto livello | HIV | 0.8×VDD | - | - | V. | |
| Input a basso livello | VIL | - | - | 0.2×VDD | V. | |
| Produzione di alto livello | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDD | - | - | V. |
| Prodotto a basso livello | VOL | IOUT = 100μA, 3,3 MHz | - | - | 0.1×VDD | V. |
|
Corrente di alimentazione VDD VDD = 2,8V, VCC = 12, IREF = 10 uA, No pannello collegato, Display ON, tutto ON, |
IDD |
Contrasto = FFh |
- |
90 |
110 |
μA |
|
Corrente di alimentazione VCC VDD = 2,8V, VCC = 12, IREF = 10 uA, senza pannello allegato, Display ON, tutto ON |
CPI |
- |
450 |
580 |
μA |
|
|
Produzione del segmento corrente, VDD = 2,8 V, VCC = 12V, IREF=10 uA, Visualizzazione accesa. |
ISEG |
Contrasto=FFh | 280 | 310 | 340 |
μA |
| Contrasto = AFh | - | 215 | - | |||
| Contrasto = 7Fh | - | 155 | - | |||
| Contrasto = 3Fh | - | 78 | - | |||
| Contrasto = 0Fh | 20 | - | ||||
|
Corrente in modalità di riposo per VDD |
IDD, SLEEP |
VDD = 1,65V~3,3V, VCC = 7V~16V Display spento, no. pannello collegato |
- |
- |
10 |
μA |
|
Corrente in modalità di riposo per VCC |
ICC, SLEEP |
VDD = 1,65V~3,3V, VCC = 7V~16V Display spento, no. pannello collegato |
- |
- |
10 |
μA |
Specifiche elettriche
|
Caratteristiche |
Il simbolo | Condizioni | Min. | Tipologia | Max. | Unità |
| Consumo di corrente in modalità normale | Tutti i pixel accesi | - | 17 | 25 | mA | |
| Consumo di corrente in modalità standby | Modalità di standby 10% pixel accesi | - | 0.5 | 1.5 | mA | |
| Consumo di potenza in modalità normale | Tutti i pixel accesi | - | 71.5 | 97.5 | mW | |
| Consumo di potenza in modalità standby | Modalità di standby 10% pixel accesi | - | 6.5 | 19.5 | mW | |
| Brillantezza | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (bianco) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Contrasto della stanza buia | CR | - | 2000:1 | - | - | |
|
Angolo di visione
|
- | 160 | - | - | grado |
