Dettagli:
|
| Prodotto: | 5Display LCD TFT da 0,7 pollici | touch screen: | Senza |
|---|---|---|---|
| Risoluzione: | 640X480 | Direzione di visione: | Angoli di visione completi IPS |
| IC del driver: | JD9168S | Numero di pin: | 40 pin |
| Connessione: | Tipo di connettore | Luminanza di superficie: | 500 cd/m2 (nits) |
| interfaccia: | RGB | Durata di vita del LED: | 40,000 ore |
| Evidenziare: | Modulo di visualizzazione IPS TFT 640x480,Modulo di visualizzazione TFT IPS con interfaccia RGB,5Modulo di visualizzazione TFT IPS da 0 |
||
Riguardo a questo articolo SFTO570DX-7263AN
Scopri la chiarezza e la vivacità del nostro modulo TFT IPS da 5,7 pollici, progettato per prestazioni visive superiori in un formato compatto.Questo modulo di visualizzazione di alta qualità offre una risoluzione nitida di 640x480, garantendo immagini nitide e dettagliate, perfette per una varietà di applicazioni, dai pannelli di controllo industriali agli strumenti educativi.
Caratteristiche chiave:
Le specifiche tecniche:
Applicazioni ideali:
Questo modulo di display TFT IPS da 5,7 pollici è perfetto per applicazioni che richiedono un equilibrio di alta risoluzione, luminosità e durata.Se si sta cercando di migliorare le capacità di visualizzazione della vostra attrezzatura industriale, creare un'impostazione didattica coinvolgente, o sviluppare un'interfaccia user-friendly per il vostro ultimo progetto, questo modulo di visualizzazione offre le prestazioni e l'affidabilità di cui avete bisogno.
Perché scegliere il nostro modulo display?
Migliora il tuo display visivo con il nostro modulo di visualizzazione TFT IPS da 5,7 pollici e prova la differenza di qualità e prestazioni.Ordina ora e fai il primo passo per migliorare il tuo progetto con una soluzione di visualizzazione affidabile e ad alte prestazioni.
Specifica del prodotto
| Articolo | Specificità | Unità |
| Tipo LCD | TFT | - |
| Colore di visualizzazione | 16.7M | - |
| Direzione di visione | IPS, tutti gli angoli di visione | Orologio |
| Temperatura di funzionamento | -30~+80 | °C |
| Temperatura di conservazione | -30~+80 | °C |
| Dimensione del modulo | Riferimento al disegno | mm |
| Area attiva ((W × H) | 115.20X86.40 | mm |
| Numero di punti | 640 x 480 | punti |
| Controller LCM | JD9168S | - |
| Tensione dell'alimentazione | 3.3 | V. |
| Lampade di sfondo | 3S7P-LED (bianco) | pcs |
| Interfaccia | Interfaccia RGB | - |
Dimensioni esterne
Classificazione massima assoluta
| Articolo | Il simbolo | Un minuto. | - Max, ti prego. | Unità |
| Tensione di alimentazione Tensione | VCC | - Zero.3 | 3.3 | V. |
| Voltaggio di alimentazione della retroilluminazione | VLED | - Zero.3 | 6.0 | V. |
| Temperatura di funzionamento | In alto | - Trenta | 80 | °C |
| Temperatura di conservazione | Tst | - Trenta | 80 | °C |
Caratteristiche della retroilluminazione
| Articolo | Il simbolo | Valore tipico | |
| Tensione di alimentazione | VLED | 5V | |
| Corrente di alimentazione | IL | 300 - mA | |
| Consumo di energia | PL | 1.5 - W | |
| Frequenza di controllo PWM | FPDIM | 50K Hz | |
| Luce di fondo ON-OFF | Altezza |
VEN |
1.4 VLED V |
| Basso | 0 - 0,4 V | ||
| Livello di controllo PWM | Altezza |
VPDIM |
1.5 V |
| Basso | 0 - 0,4 V | ||
| Uniformità | ΔBp | 80% | |
| Tempo di vita | tempo | 40K ore | |
Definizione del pin dell'interfaccia
| Numero PIN. | Il simbolo | I/O | Definizione |
| 1 | U/D | Io... | Direzione di scansione su/sotto sul modulo del pannello. |
| 2 | NC | - | Nessuna connessione. |
| 3 | HSYNC | Io... | Input di sincronizzazione orizzontale nell'interfaccia RGB. |
| 4-6 | VLED | P | Fornitore di alimentazione per il driver a LED. |
| 7 | VCC | P | Fornitore di alimentazione per TFT. |
| 8 | VSYNC | Io... | Input di sincronizzazione verticale nell'interfaccia RGB. |
| 9 | DE | Io... | Abilita l'input dei dati nell'interfaccia RGB. |
| 10 | XL | Io... | Nessuna connessione. |
| 11 | U U | Io... | Nessuna connessione. |
| 12 | ADJ | Io... | Pin di ingresso del segnale PWM. |
| 13-15 | B5-B3 | Io... | Autobus dati blu. |
| 16 | VSS | P | Scendi. |
| 17-19 | B2-B0 | Io... | Autobus dati blu. |
| 20 | VSS | P | Scendi. |
| 21-23 | G5-G3 | Io... | Autobus dati verde. |
| 24 | VSS | P | Scendi. |
| 25-27 | G2-G0 | Io... | Autobus dati verde. |
| 28 | VSS | P | Scendi. |
| 29-31 | R5-R3 | Io... | Autobus dati rosso. |
| 32 | VSS | P | Scendi. |
| 33-35 | R2-R0 | Io... | Autobus dati rosso. |
| 36 | XR | Io... | Nessuna connessione. |
| 37 | YD | Io... | Nessuna connessione. |
| 38 | DCLK | Io... | Input di pixel clock nell'interfaccia RGB. |
| 39 | VSS | P | Scendi. |
| 40 | L/R | Io... | Direzione scansione sinistra/destra sul modulo del pannello. |

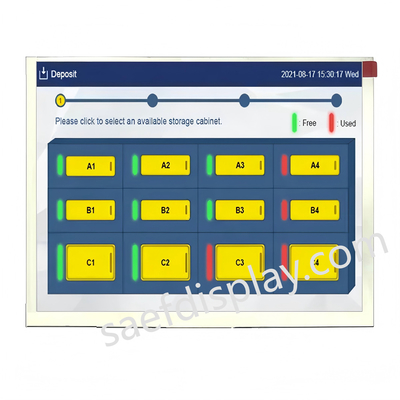

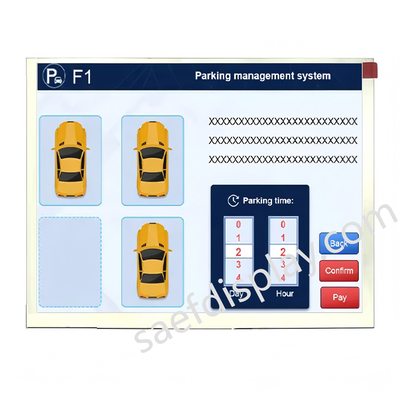

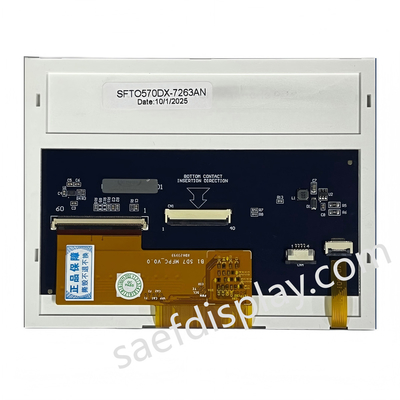

Immagine del prodotto
