0.96 pollici 128x64 Dot Matrix OLED Display Module 4-Pin Interfaccia I2C

0.96 pollici 128x64 Dot Matrix OLED Display Module 4-Pin Interfaccia I2C
0.96 Inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface
0.96 pollici 128x64 Dot Matrix OLED Display Module 4-Pin Interfaccia I2C 0.96 pollici 128x64 Dot Matrix OLED Display Module 4-Pin Interfaccia I2C 0.96 pollici 128x64 Dot Matrix OLED Display Module 4-Pin Interfaccia I2C 0.96 pollici 128x64 Dot Matrix OLED Display Module 4-Pin Interfaccia I2C 0.96 pollici 128x64 Dot Matrix OLED Display Module 4-Pin Interfaccia I2C 0.96 pollici 128x64 Dot Matrix OLED Display Module 4-Pin Interfaccia I2C

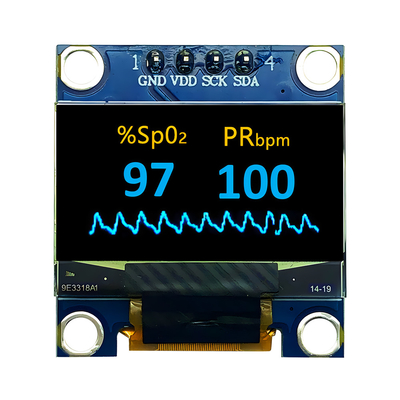

Grande immagine :  0.96 pollici 128x64 Dot Matrix OLED Display Module 4-Pin Interfaccia I2C

Dettagli:
Luogo di origine: ShenZhen / Cina
Marca: SAEF
Certificazione: ISO9001 / ISO14000
Numero di modello: SFOM096YZ4-12864WB-02
Documento: SFOM096YZ4-12864WB-02 Speci...on.pdf
Termini di pagamento e spedizione:
Quantità di ordine minimo: 3 pezzi
Prezzo: The lowest market price guaranteed
Imballaggi particolari: pacchetto standard di esportazione
Tempi di consegna: 1-3 settimane
Termini di pagamento: L/C, T/T, Western Union, Paypal
Capacità di alimentazione: 3000K pcs al mese

0.96 pollici 128x64 Dot Matrix OLED Display Module 4-Pin Interfaccia I2C

descrizione
Prodotto: 0.96 pollici OLED + 4 pin PCB Risoluzione: pixel 128x64
Display colore: Bianco/Azzurro/Giallo Blu Fontz Struttura: COG + PCB
interfaccia: I2C(IIC) Direzione di visione: Tutti gli angoli di visione
Il contorno Dim.: 24.7 × 27 × 3,6 mm Connessione: Pini di intestazione
Numero di pin: 4 perni Temperatura operativa.: -40°C a +85°C
Tutta la vita: 50,000 ore @ 60cd/m2 Rispetto: Compliance REACH e RoHS
Evidenziare:

modulo dell'esposizione di 128x64 OLED

,

Modulo a 0



A proposito di questo articolo SFOM096YZ4-12864WB-02



Vi presento il modulo di visualizzazione OLED da 0,96 pollici 128x64 Dot Matrix, la soluzione perfetta per i vostri progetti elettronici e prototipi.questo modulo OLED offre immagini nitide e colori vivaci, rendendolo ideale per applicazioni come dispositivi indossabili, dispositivi IoT e sistemi embedded.



Caratteristiche chiave:

  • Alta risoluzione:Il display vanta una risoluzione di 128x64 pixel, garantendo grafica chiara e dettagliata per qualsiasi applicazione.
  • Dimensione compatta:Con una lunghezza di soli 0,96 pollici, questo modulo OLED è perfetto per progetti con spazio limitato.
  • Interfaccia I2C:L'interfaccia I2C a 4 pin semplifica le connessioni e la comunicazione con i microcontrollori, offrendo una facile integrazione nei vostri progetti.
  • L' angolo di visione ampio:Godetevi una visibilità eccezionale da varie angolazioni, grazie alla tecnologia OLED.
  • Basso consumo energetico:Questo display è efficiente dal punto di vista energetico e quindi adatto alle applicazioni a batteria.



Sia che stiate sviluppando una dashboard personalizzata, creando display interattivi, o progettando gadget intelligenti, il 0.96 pollici 128x64 Dot Matrix OLED Display Module è una scelta versatile che offre elevate prestazioni e affidabilitàAggiorna i tuoi progetti con questo modulo di visualizzazione avanzato oggi!





Specifiche tecniche



0Prodotti OLED da 96 pollici con PCB a 4 pin hanno in genere le seguenti specifiche tecniche:

  • Risoluzione: 128x64 pixel, fornendo una visualizzazione chiara di testo e immagine.
  • I chip driver, come il chip SSD1306/SSD1315, sono compatibili con più piattaforme di sviluppo, semplificando il processo di sviluppo.
  • Tensione di lavoro: di solito tra 3V e 5V, con buona compatibilità di potenza, compatibile con livelli logici di 3,3V e 5V, senza la necessità di chip di conversione di livello aggiuntivi.
  • L'angolo di visione: con un angolo di visione super grande superiore a 160 °, garantisce buone prestazioni di visualizzazione in diverse angolazioni di visione.
  • Opzioni di colore: fornisce più opzioni di colore come il blu giallo, la luce bianca e il blu puro per soddisfare diverse esigenze visive e preferenze di design.
  • Modalità di visualizzazione: supporta più modalità di visualizzazione, tra cui visualizzazione grafica e testuale, adatte a varie esigenze di visualizzazione delle informazioni.
  • Consumo di energia: in condizioni normali di visualizzazione, il consumo di energia è di soli 0,06 W, molto inferiore ai tradizionali display TFT,rendendolo adatto ad applicazioni con requisiti di consumo di energia rigorosi.
  • Metodo di installazione: la progettazione del PCB a 4 pin consente la fissazione attraverso procedure standard di installazione della scheda di circuito mentre fornisce buone connessioni elettriche.
  • Integrità del segnale: tenendo conto della stabilità e dell'affidabilità della trasmissione del segnale, il cablaggio del PCB dovrebbe essere il più breve e diretto possibile per ridurre le interferenze del segnale
  • Progettazione di dissipazione del calore: gli OLED generano calore durante il funzionamento e la progettazione dei PCB dovrebbe considerare percorsi di dissipazione del calore, come l'ottimizzazione della gestione termica attraverso layout o pad di dissipazione del calore.
  • Progettazione antiinterferenza: per ridurre le interferenze elettromagnetiche (EMI), la progettazione dei PCB dovrebbe adottare misure di schermatura e filtraggio appropriate.



Disegno di contorno



0.96 pollici 128x64 Dot Matrix OLED Display Module 4-Pin Interfaccia I2C 0







Definizione del pin dell'interfaccia



Numero PIN. Il simbolo Descrizione
1 GND Questo e' un perno di terra, deve essere collegato alla terra.
2 VDD Questo è un pin di alimentazione di tensione. deve essere collegato alla sorgente.
3 SCL Questo ingresso di orologio seriale SCL
4 SDA Questo ingresso di dati seriali SDA





Caratteristiche elettro-ottiche



Articolo 2 Il simbolo Un minuto. Tipo. - Max, ti prego. Unità Commento
Luminanza di funzionamento L 80 100 - cd/m2 Tutti i pixel accesi
Consumo di energia P - 50 60 mW

30% di pixel accesi

Frequenza del fotogramma Fr - 105 - Hz -

Colore

Coordinate

Blu CIE x 0.11 0.15 0.19



CIE1931

Camera oscura
CIE y 0.21 0.25 0.29

Tempo di risposta

Alzati. Tr - 10 - noi -
Decadimento Td - 10 - noi -
Rapporto di contrasto Cr 10000:1 - - - Camera oscura
Angolo di visione θ 160 - - Grado -
Tempo di vita operativo In alto 22000 - - Orari L= 80 cd/m2





Immagine del prodotto

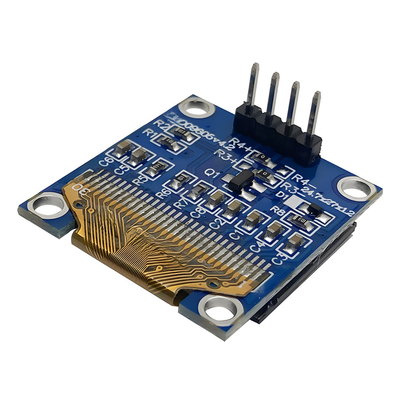

0.96 pollici 128x64 Dot Matrix OLED Display Module 4-Pin Interfaccia I2C 1

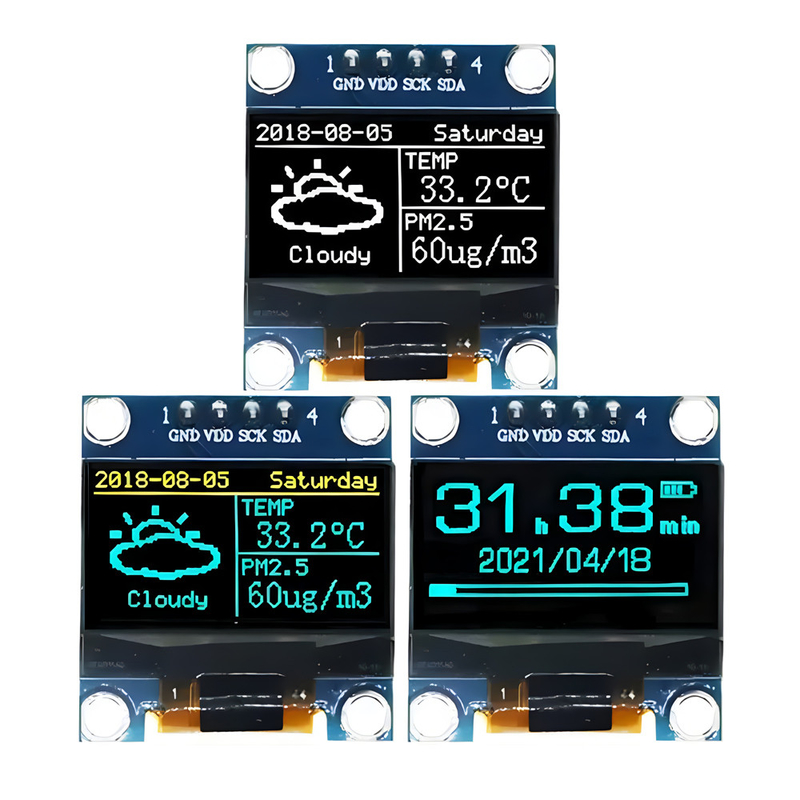

0.96 pollici 128x64 Dot Matrix OLED Display Module 4-Pin Interfaccia I2C 20.96 pollici 128x64 Dot Matrix OLED Display Module 4-Pin Interfaccia I2C 3

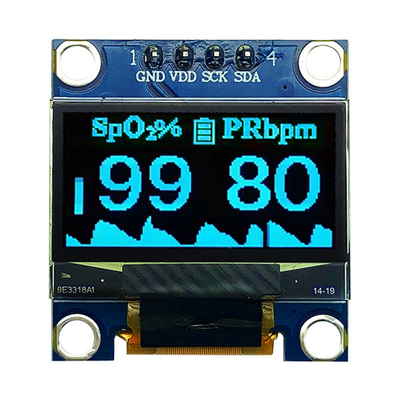

0.96 pollici 128x64 Dot Matrix OLED Display Module 4-Pin Interfaccia I2C 4

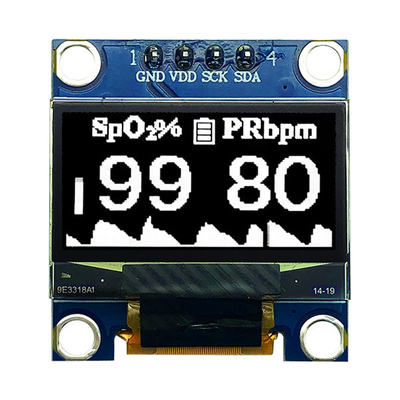

0.96 pollici 128x64 Dot Matrix OLED Display Module 4-Pin Interfaccia I2C 5
