Dettagli:
|
| Prodotto: | 3.12" OLED passivo | Risoluzione: | Risoluzione 256x64 pixel |
|---|---|---|---|
| interfaccia: | In parallelo, SPI facoltativo | Display colore: | Bianco, giallo |
| Ottica: | Tutti gli angoli di visione | Modalità di visualizzazione: | Matrice passiva |
| Il contorno Dim.: | 88,00 (w) x27.80 (H) | IC del driver: | SSD1322 |
| Area attiva: | 76,78 (w) x 19,18 (H) | Pitch dei pixel: | 00,30 (W) x 0,30 (H) |
| Temperatura di funzionamento: | -40°C a +80°C | Temperatura di stoccaggio.: | -40°C a +85°C |
| Tensione di alimentazione: | 2.4 - 3,5 V | Numero di pin: | 30 pin |
| Tipo di pacchetto IC: | COF | Tipo di connessione del modulo: | Collegamento alimentabile |
| Compiti: | 1/64 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 3Display OLED da 12 pollici,Display OLED da 256x64 pixel,Display OLED da 30 pin |
||
** Scarica della scheda dati **
SFOS312YZ-7091AN Specifica.pdf
A proposito di questo articolo SFOS312YZ-7091AN,Display OLED da 3,12 pollici di grado industriale SAEF
Visualizzazione:
Introduzione del display OLED SAEF di grado industriale 3.12 pollici, una soluzione visiva ad alte prestazioni progettata per applicazioni industriali, che offre una qualità dell'immagine superiore, basso consumo di energia,e opzioni di interfaccia versatiliCon una risoluzione di 256x64 pixel, questo display è progettato per offrire immagini nitide e chiare in un formato compatto, rendendolo ideale per vari casi di utilizzo industriale.
Caratteristiche chiave:
Alta risoluzione:Il display vanta una risoluzione di 256x64 pixel, che garantisce un testo e immagini nitidi per una maggiore leggibilità e attrattiva visiva.
Tecnologia OLED:Utilizzando la tecnologia OLED avanzata, questo display offre ottimi rapporti di contrasto, ampi angoli di visione e colori vivaci consumando meno energia rispetto ai tradizionali display LCD.
Interfaccia flessibile:Il display OLED SAEF supporta interfacce multiple tra cui SPI, Parallel e I2C (connessione COF a 30 pin).Questa versatilità consente una facile integrazione in diversi sistemi e applicazioni a seconda delle esigenze degli utenti.
Progettazione robusta:Progettato per soddisfare gli standard industriali, il display è costruito per la durata e l'affidabilità, in grado di resistere alle dure condizioni di funzionamento comunemente presenti in ambienti industriali.
Dimensione compatta:Con una lunghezza di 3,12 pollici, offre un'impronta ridotta, che lo rende adatto per spazi ristretti senza compromettere le prestazioni.
Basso consumo energetico:La progettazione energetica efficiente del display OLED contribuisce a ridurre i costi operativi e prolunga la vita dei dispositivi alimentati a batteria.
Applicazioni:
Il display OLED di grado industriale del SAEF è ideale per una vasta gamma di applicazioni, tra cui, a titolo esemplificativo:
Conclusione:
Il display OLED SAEF di grado industriale da 3,12 pollici combina tecnologia all'avanguardia con un'ingegneria robusta per fornire una soluzione di visualizzazione affidabile e di alta qualità per varie applicazioni industriali.Con la sua elevata risoluzione, varie opzioni di interfaccia e durabilità,questo display è la scelta perfetta per gli sviluppatori e i produttori che cercano di migliorare i loro prodotti con la tecnologia di visualizzazione modernaAbbracciare il futuro della comunicazione visiva con l'innovativo display OLED di SAEF.
Caratteristiche
| Prodotto: | 3.12" OLED passivo |
| Risoluzione: | Risoluzione 256x64 pixel |
| Interfaccia: | In parallelo, SPI facoltativo |
| Modalità di visualizzazione: | Matrice passiva |
| Colore di visualizzazione: | Bianco, giallo |
| Ottica: | Tutte le prospettive |
| Area attiva: | 76.78 (W) X 19.18 (H) |
| Il contorno Dim.: | 88.00 (W) X27.80 (H) |
| Pixel Pitch: | 0.30 (W) x 0,30 (H) |
| Temperatura di funzionamento: | -40°C a +80°C |
| Temperatura di conservazione: | -40°C a +85°C |
| Tensione di alimentazione: | 2.4 - 3,5 V |
| Tipo di collegamento del modulo: | Connessione plug-in |
| Controllo del driver: | SSD1322 |
| Numero di pin: | 30 pin |
| Tipo di pacchetto IC: | COF |
| Funzione: | 1/64 |
| Rispetto: | Compliance REACH e RoHS |
Disegno meccanico
Classificazione massima assoluta
| Articolo 2 | Un minuto. | - Max, ti prego. | Unità | Commento |
| Voltaggio di alimentazione ((VDD) | - Zero.3 | +2.75 | V. | Classificazione massima IC |
| Tensione di alimentazione (VCI) | - Zero.3 | +4.0 | V. | Classificazione massima IC |
| Voltaggio di alimentazione (VCC) | - Zero.5 | +16.0 | V. | Classificazione massima IC |
| Voltaggio di alimentazione (VDDIO) | - Zero.5 | VCI | V. | Classificazione massima IC |
| Temperatura di funzionamento (TOP) | - Quaranta. | 80 | °C |
|
| Temperatura di stoccaggio (TST) | - Quaranta. | 85 | °C | Nota 2 |
Caratteristiche dell'AC
Caratteristiche elettro-ottiche
| Articolo 2 | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità | Commento | |
| Luminanza di funzionamento | L | 110 | 140 | - | cd/m2 | Tutti i pixel accesi | |
| Consumo di energia | P | - | 260 | 325 | mW |
30% di pixelAttivo |
|
| Frequenza del fotogramma | Fr | - | 100 | - | Hz | - | |
|
Colore Coordinate |
CIE x | 0.45 | 0.49 | 0.53 |
CIE1931 |
Camera oscura |
|
| CIE y | 0.46 | 0.50 | 0.54 | ||||
|
Tempo di risposta
|
Alzati. | Tr | - | 10 | - | noi | - |
| Decadimento | Td | - | 10 | - | noi | - | |
| Rapporto di contrasto | Cr | 10000:1 |
- |
- |
- |
Camera oscura | |
| Angolo di visione | △θ | 160 |
- |
- |
Grado |
- |
|
| Tempo di vita operativo | In alto | 33000 |
- |
- |
Orari | L=140 cd/m2 | |

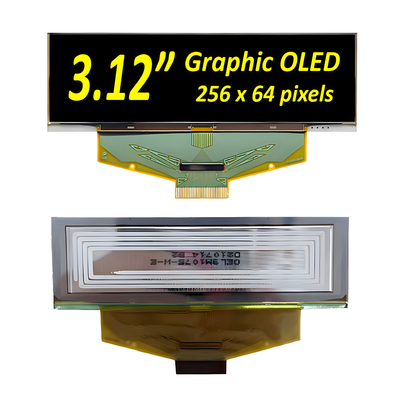

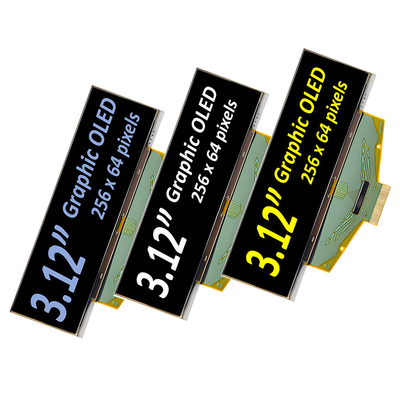

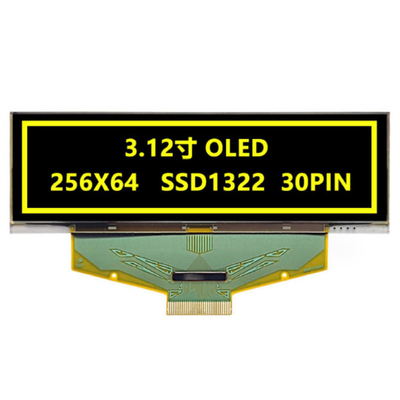

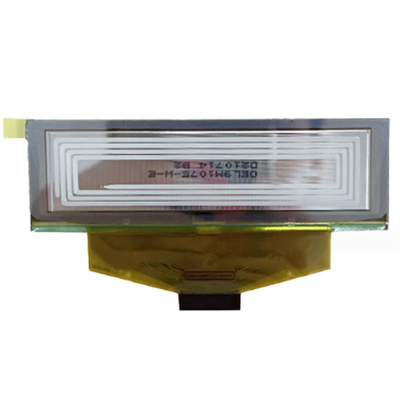

Immagine del prodotto
