Dettagli:
|
| Prodotto: | 2.42 pollici OLED | Risoluzione: | Risoluzione 128 x 64 punti |
|---|---|---|---|
| Tipo di vetro: | OLED | Ottica: | Tutti gli angoli di visione 80/80/80/80 |
| Interfaccia: | I2C, SPI, 6800, 8080 facoltativo | Il contorno Dim.: | 600,50 × 73,00 × 2,00 (mm) |
| Area attiva: | 55.01 × 27.49 (mm) | Pitch dei pixel: | 0.43 × 0,43 (mm) |
| temperatura di funzionamento: | -40°C a +70°C | Temperatura di stoccaggio.: | -40°C a +85°C |
| Numero di pin: | 24 pin | Controller: | SSD1309 o equivalente |
| Modalità di guida: | 1/64 Ciclo di lavoro | Collegamento: | COG+FPC |
| Rapporto di contrasto: | 2000: 1 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 2Display OLED da 42 pollici,Schermi gialli schermo PMOLED,Display OLED 128X64 |
||
Scarica foglio dati
SFOS242XZ-12864Y01 Specifica.pdf
A proposito di questo articolo 2.42-Inch OLED 128x64 Giallo FontSFOS242XZ-12864Y01
Visualizzazione
Il display OLED da 2,42-inch con una risoluzione di 128x64 pixel è uno schermo PMOLED avanzato che utilizza un controller SSD1309. Progettato per una vasta gamma di applicazioni,questo display presenta caratteri gialli brillantiLa tecnologia OLED fornisce un alto contrasto e colori vivaci,miglioramento della visibilità in varie condizioni di illuminazione.
Caratteristiche chiave
Tipo di visualizzazione:
Risoluzione:
Colore:
Dimensione:
Controller:
Interfaccia:
Basso consumo energetico:
L' angolo di visione ampio:
Facile da usare:
Durabilità:
Applicazioni
Conclusioni
Lo schermo PMOLED a caratteri gialli da 2,42-inch OLED 128x64 (Controllore SSD1309) è una soluzione di visualizzazione versatile ed efficiente che offre prestazioni e visibilità eccellenti.Se si sta sviluppando un nuovo prodotto o aggiornando un sistema esistente, questo display OLED migliorerà sicuramente l'esperienza e la funzionalità dell'utente in una moltitudine di applicazioni.
Specificativi di visualizzazione
1) Modalità di visualizzazione: Matrice passiva
2) Display Colore: monocromo (giallo), bianco, blu e verde opzionale
3) Impiego al volante: 1/64
Specifiche meccaniche
1) Disegno di linea: secondo il disegno di linea allegato
2) Numero di pixel: 128 × 64
3) Dimensione del pannello: 60,5 × 37 × 1,8 mm
4) Area attiva: 55,01 × 27,49 (mm)
5) Pitch dei pixel: 0,43 × 0,43 (mm)
6) Dimensione dei pixel: 0,4 × 0,4 (mm)
7) Peso: TBD
Disegno meccanico
Classificazione massima assoluta
| Parametro | Il simbolo | Min. | Max. | Unità | |
| Tensione di alimentazione per la logica | VDD | - Zero.3 | 4 | V. | |
| Tensione di alimentazione per il display | VCC | 8 | 17 | V. | |
| Temperatura di funzionamento | TOP | - Quaranta. | 70 | .C | |
| Temperatura di conservazione | TSTG | - Quaranta. | 85 | .C | |
| Tempo di vita (220 cd/m2) | 13,000 | - | ora | ||
| Tempo di vita (200 cd/m2) | 15,000 | - | ora | ||
| Tempo di vita (180 cd/m2) | 16,000 | - | ora | ||
Specifiche elettriche
| Caratteristiche | Il simbolo | Condizioni | Min. | Tipologia | Max. | Unità |
| Consumo di corrente in modalità normale | Tutti i pixel accesi | - | 43 | 52 | mA | |
| Consumo di corrente in modalità standby | Modalità di standby 10% pixel accesi | - | 0.5 | 1.5 | mA | |
| Consumo di potenza in modalità normale | Tutti i pixel accesi | - | mW | |||
| Consumo di potenza in modalità standby | Modalità di standby 10% pixel accesi |
- |
6.5 | 19.5 | mW | |
| Brillantezza | Lbr | - | 130 | 150 | - | cd/m2 |
| C.I.E. (Giallo) | (x) (y) | C.I.E. 1931 | 0.41 | 0.45 | 0.49 | |
| 0.49 | 0.53 | 0.57 | ||||
| Contrasto della stanza buia | CR | - | 2000:1 | - | - | |
| Angolo di visione | - | 160 | - | - | grado |

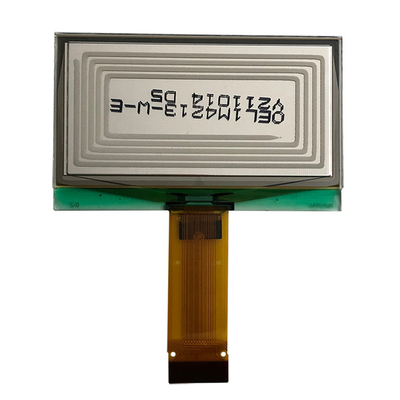

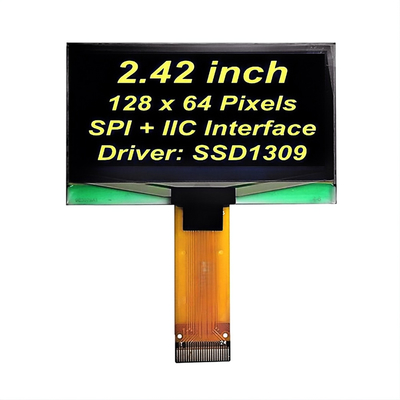

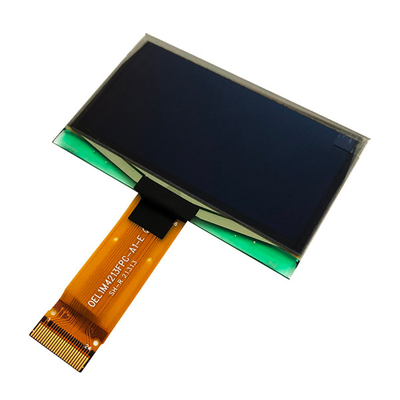

Immagine del prodotto
Impianti di fabbrica e certificati
