Dettagli:
|
| Prodotto: | 2Display TFT circolare da.48 pollici | Risoluzione: | 480 (RGB) x 480 punti |
|---|---|---|---|
| Luminanza di superficie: | 500 cd/m2 (nits) | schermo tattile: | Disponibile / facoltativo |
| Direzione di visione: | Angolo di visione completo di IPS | IC del driver: | ST7701S |
| Numero di pin: | 40 pin | Connessione: | ZIF |
| Interfaccia: | 3SPI+18RGB | Durata di vita del LED: | 40,000 ore |
| Cima:: | da -20°C a +70°C | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display TFT rotondo da 2,8 pollici,schermo LCD circolare di tipo automobilistico |
||
Scarica foglio dati
SFTO248XC-7204AN Specifica.pdf
Introduzione del prodotto: Display TFT circolare da 2,8 pollici per automobiliSFTO248XC-7204AN
Introducendo il nostro display TFT di 2,8 pollici SFTO248XC-7204AN, specificamente progettato per la versatilità e la durata nelle applicazioni dei veicoli.Lo schermo LCD circolare presenta un display ad alta risoluzione da 480x480 pixelCon la sua avanzata interfaccia SPI+RGB, questo display è progettato per un'integrazione fluida nei sistemi automobilistici.
Il nostro display TFT circolare da 2,8 pollici SFTO248XC-7204AN è una soluzione all'avanguardia per le moderne esigenze automobilistiche, offrendo qualità, prestazioni e durata eccezionali.Sia per la fabbricazione di nuovi veicoli sia per gli aggiornamenti del mercato posteriore, questo display è progettato per elevare l'esperienza di guida con tecnologia avanzata e immagini superiori.
Per ulteriori informazioni su questo prodotto o per effettuare un ordine, contattateci oggi!
| Caratteristica | Specificità | |
|
Display Spec. |
Tipo LCD | 2.48 pollici |
| Risoluzione (H*V) | 480 (RGB) × 480 | |
| Tipo di tecnologia | a-Si TFT | |
| Configurazione dei pixel | Striscia verticale RGB | |
| Modalità di visualizzazione | Normalmente nero | |
| Direzione di visione | Tutti | |
| Direzione di inversione della scala grigia | - | |
|
Meccanica Caratteristiche |
Dimensioni di contorno (W x H x T) (mm) | 65.87*69.04*1.85 |
| Area attiva ((mm) | 62.93 per 62.93 | |
| Area di visualizzazione CTP ((mm) | / | |
| Con/senza touch screen | Senza | |
| Tipo di connettore | 0.5 passo 40 pin | |
| Tipo di retroilluminazione | LED | |
| Peso (g) | TBD | |
|
Altri dispositivi Caratteristiche |
Interfaccia di visualizzazione | 3SPI+18RGB |
| Numero di colori | 262K | |
| Display Driver IC | ST7701S | |
Disegno meccanico
Assegnazione di pin
| 1 | LED A | Anodo a LED |
| 2 | LED K | Catodo a LED |
| 3 | LED K | Catodo a LED |
| 4 | GND | Terreno |
| 5 | VCI | Fornitore di alimentazione |
| 6 | RISET | Ripristina il segnale, basso livello attivo |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | Segnale di dati SPI |
| 10 | SCK | Segnale dell'orologio SPI |
| 11 | CS | Segnale di selezione del chip SPI |
| 12 | PCLK | Segnale di orologeria RGB |
| 13 | DE | Segnale di attivazione dei dati RGB |
| 14 | VSYNC | Segnale di sincronizzazione del fotogramma RGB |
| 15 | HSYNC | Segnale di sincronizzazione di linea RGB |
| 16~33 | DB0~DB17 | Segnale di dati RGB ((DB0:BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | GND | Terreno |
| 35 | TP_INT | Toccare Interrompere |
| 36 | TP_SDA | Segnale di dati IIC a contatto |
| 37 | TP_SCL | Toccare il segnale dell' orologio IIC |
| 38 | TP_RESET | Toccare il segnale di ripristino |
| 39 | TP_VCI | Toccare alimentazione |
| 40 | GND | Terreno |
Classificazione massima assoluta
| Articolo | Il simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 0.3~3.3 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr | - Da 20 a 70 | °C |
| Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |
Caratteristiche elettriche
| Articolo | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
| tensione di funzionamento | VDD | 2.5 | 2.8 | 3.3 | V. | - |
| Corrente di alimentazione | IDD | - | - | 50 | mA | VDD = 2,8V, Ta = 25,C |
| Voltaggio di ingresso | HIV | 0.8VDD | - | VDD | V. |
- |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corrente di fuga di ingresso | IIL | - Uno.0 | - | 1.0 | μA | VIN=VDD o VSS |
Riflettore di guida
| Articolo | Il simbolo | Min. | Tipologia | Max. | Unità |
| Corrente in avanti | Se | - Non lo so. | 20 | - Non lo so. | mA |
| Voltaggio in avanti | VF | - | 19.2 | - | V. |
| Modalità di connessione | - Non lo so. | 6S | - Non lo so. | ||
| Numero di LED | / | 6 | pcs | ||
| Durata di vita del LED | 40000 | 50000 |
Caratteristiche ottiche
| Articolo | Il simbolo | Condizione | Min. | Tipologia | Max. | Unità |
|
Gli angoli di vista |
θT |
CR≥10 |
80 | 85 | - |
Grado |
| θ B | 80 | 85 | - | |||
| θ L | 80 | 85 | - | |||
| θ R | 80 | 85 | - | |||
| Rapporto di contrasto | CR | θ=0° | 800 | 1000 |
- |
- |
| Tempo di risposta | Tonne | 25°C |
- |
30 | 35 |
ms |
| Toff | ||||||
| Uniformità | U |
- |
67 | 72 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| Luminanza | L |
- |
500 |
- |
cd/m2 |

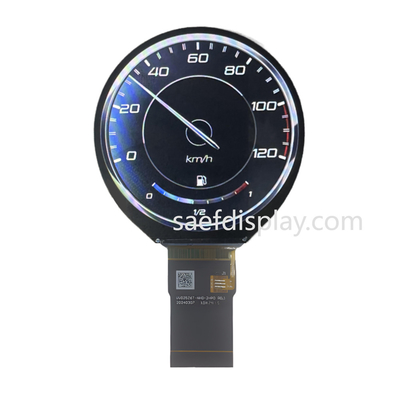

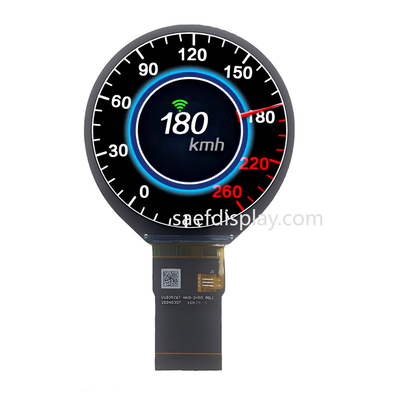

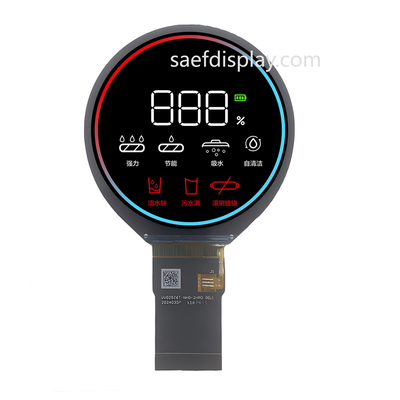

Immagine del prodotto
