Dettagli:
|
| Prodotto: | 2Display TFT circolare da.48 pollici | Risoluzione: | 480 (RGB) x 480 punti |
|---|---|---|---|
| Luminanza di superficie: | 500 cd/m2 (nits) | schermo tattile: | Disponibile / facoltativo |
| Direzione di visione: | Angolo di visione completo di IPS | IC del driver: | ST7701S |
| Numero di pin: | 40 pin | Connessione: | ZIF |
| Interfaccia: | 3SPI+18RGB | Durata di vita del LED: | 40,000 ore |
| Cima:: | da -20°C a +70°C | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display circolare LCD TFT IPS,2Display LCD circolare da.48 pollici,esposizione LCD circolare 480x480 |
||
Scarica foglio dati
SFTO248XC-7204AN Specifica.pdf
Riguardo a questo articoloSFTO248XC-7204AN
Visualizzazione

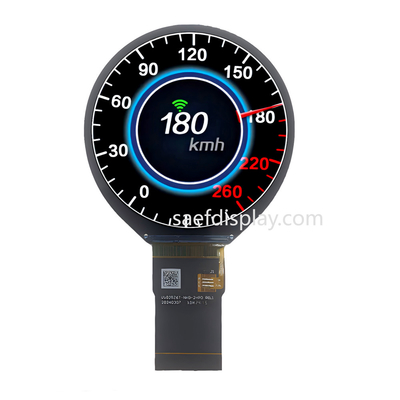

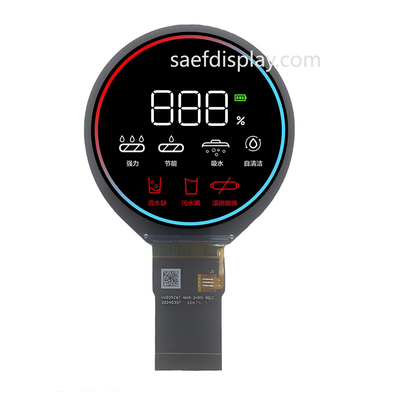

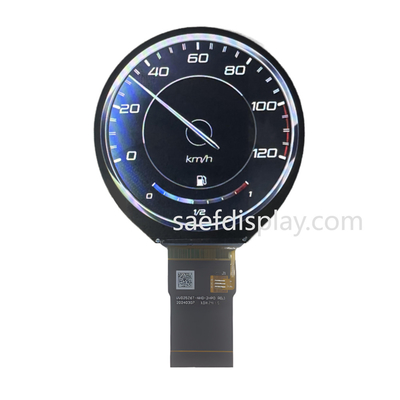

Il display circolare LCD IPS TFT da 2,48 pollici combina tecnologia all'avanguardia con un design attraente, rendendolo ideale per una vasta gamma di applicazioni tra cui indossabili, dispositivi domestici intelligenti,e altri dispositivi elettronici innovativi. Con una risoluzione rotonda di 480x480 pixel, questo display offre colori vivaci e immagini nitide, offrendo agli utenti un'esperienza visiva immersiva.
Caratteristiche chiave
Display ad alta risoluzione:
Tecnologia IPS:
Dimensione compatta:
Supporto per interfacce multiple:
Alta luminosità e contrasto:
Profondità di colore:
Basso consumo energetico:
Supporto per il conducente facile da usare:
Applicazioni
Conclusioni
Il display circolare LCD IPS TFT da 2,48 pollici è una scelta versatile e potente per i progettisti e gli ingegneri che desiderano migliorare i loro prodotti con un'interfaccia visiva di alta qualità.insieme alle funzionalità avanzateAbbracciate il futuro della tecnologia di visualizzazione con questo notevole LCD TFT circolare.
| Caratteristica | Specificità | |
|
Display Spec. |
Tipo LCD | 2.48 pollici |
| Risoluzione (H*V) | 480 (RGB) × 480 | |
| Tipo di tecnologia | a-Si TFT | |
| Configurazione dei pixel | Striscia verticale RGB | |
| Modalità di visualizzazione | Normalmente nero | |
| Direzione di visione | Tutti | |
| Direzione di inversione della scala grigia | - | |
|
Meccanica Caratteristiche |
Dimensioni di contorno (W x H x T) (mm) | 65.87*69.04*1.85 |
| Area attiva ((mm) | 62.93 per 62.93 | |
| Area di visualizzazione CTP ((mm) | / | |
| Con/senza touch screen | Senza | |
| Tipo di connettore | 0.5 passo 40 pin | |
| Tipo di retroilluminazione | LED | |
| Peso (g) | TBD | |
|
Altri dispositivi Caratteristiche |
Interfaccia di visualizzazione | 3SPI+18RGB |
| Numero di colori | 262K | |
| Display Driver IC | ST7701S | |
Disegno meccanico
Assegnazione di pin
| 1 | LED A | Anodo a LED |
| 2 | LED K | Catodo a LED |
| 3 | LED K | Catodo a LED |
| 4 | GND | Terreno |
| 5 | VCI | Fornitore di alimentazione |
| 6 | RISET | Ripristina il segnale, basso livello attivo |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | Segnale di dati SPI |
| 10 | SCK | Segnale dell'orologio SPI |
| 11 | CS | Segnale di selezione del chip SPI |
| 12 | PCLK | Segnale di orologeria RGB |
| 13 | DE | Segnale di attivazione dei dati RGB |
| 14 | VSYNC | Segnale di sincronizzazione del fotogramma RGB |
| 15 | HSYNC | Segnale di sincronizzazione di linea RGB |
| 16~33 | DB0~DB17 | Segnale di dati RGB ((DB0:BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | GND | Terreno |
| 35 | TP_INT | Toccare Interrompere |
| 36 | TP_SDA | Segnale di dati IIC a contatto |
| 37 | TP_SCL | Toccare il segnale dell' orologio IIC |
| 38 | TP_RESET | Toccare il segnale di ripristino |
| 39 | TP_VCI | Toccare alimentazione |
| 40 | GND | Terreno |
Rating massimi assoluti
Caratteristiche elettriche di corrente continua
Caratteristiche dell'unità di retroilluminazione
Modulo di visualizzazione LCD TFT circolare da 3,6 pollici di grado automobilisticoImmagine del prodotto
