Dettagli:
|
| Parole chiave: | 6.86 pollici TFT a barre | Risoluzione: | 1280x480 |
|---|---|---|---|
| Interfaccia: | Mipi | IC del driver: | FL7707 |
| Luminanza di superficie: | 800 cd/m2 minimo | schermo tattile: | - No, no. |
| Direzione di visione: | IPS, tutti gli angoli di visione | Durata di vita del LED: | 40,000 ore |
| Certificazione: | ISO9001:2015 / ISO14000:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 6.86 pollici TFT a tocco capacitivo,Interfaccia MIPI TFT a contatto capacitivo,TFT a contatto capacitivo ad alta luminosità |
||
Scarica foglio dati
SFTO686XC-7108B-CT Specifica (800nits).pdf
FL7707N_DS_V0.2_20230324_Cliente.pdf
Riguardo a questo articoloSFTO686XC-7108BCT
Il display LCD TFT da 6,86 pollici presenta le seguenti specifiche chiave:
Dimensione dello schermo: La sua diagonale di 6,86 pollici lo rende adatto a varie applicazioni, tra cui schermi industriali, dispositivi portatili e apparecchiature portatili.
Risoluzione: con una risoluzione di 1280 x 480, il display è ottimizzato per applicazioni a grande schermo, fornendo una buona chiarezza e dettaglio,anche se potrebbe non essere alto come i moderni display in termini di densità di pixel. Il rapporto di risoluzione unico può essere utile per specifici layout e grafica dell'interfaccia utente.
Luminosità: un livello di luminosità di 800 nits garantisce che il display sia abbastanza luminoso da essere utilizzato in varie condizioni di illuminazione, compresi gli ambienti esterni.Questo livello di luminosità è vantaggioso per la leggibilità e la visibilità.
Interfaccia MIPI: l'uso dell'interfaccia MIPI è comune nei display moderni in quanto consente il trasferimento di dati ad alta velocità tra il display e il controller,che è utile per ridurre la latenza e migliorare le prestazioni complessive.
Questo tipo di display potrebbe servire una vasta gamma di applicazioni grazie alle sue specifiche equilibrate di dimensioni, risoluzione, luminosità e interfaccia.è essenziale considerare come questi parametri si allineano con l'applicazione prevista e i requisiti dell'utente.
Caratteristiche
| Articolo | Contenuto | Unità |
| Tipo LCD | TFT | - |
| Colore di visualizzazione | 16M | |
| Direzione di visione | Tutti | Orologio |
| Temperatura di funzionamento | -20~+70 | °C |
| Temperatura di conservazione | -30~+80 | °C |
| Dimensione del modulo | 66.6*181.0*4.6 | mm |
| Area attiva ((W × H) | 60.19*160.51 | mm |
| Numero di punti | 480×RGB×1280 | punti |
| Tensione dell'alimentazione | 3.3 | V. |
| Lampade di sfondo | 12 LED (bianco) | pcs |
| Brillantezza ((LCM) | 800 | cd/m2 |
| Trasferimento dei dati | MIPI | - |
| Tipo di connettore LCM |
AFC30-S40FCC-00 |
0.5PITCH 40 pin |
| IC del driver | FL7707 |
Disegno meccanico
![]()
![]()
Descrizione del pin
| Numero PIN. | Il simbolo | Funzione |
| 1 | GND | Terreno |
| 2 | D0P | MIPI Input della corsia di dati 0 (positivo) |
| 3 | D0N | MIPI Input della corsia dati 0 (negativo) |
| 4 | GND | Terreno |
| 5 | D1P | MIPI Input della corsia dati1 (positivo) |
| 6 | D1N | Input della corsia dati MIPI1 (negativo) |
| 7 | GND | Terreno |
| 8 | CLKP | Input MIPI CLK (positivo) |
| 9 | CLKN | Input MIPI CLK (negativo) |
| 10 | GND | Terreno |
| 11 | D2P | MIPI Input della corsia di dati 2 (positivo) |
| 12 | D2N | MIPI Input della corsia 2 dei dati (negativo) |
| 13 | GND | Terreno |
| 14 | D3P | MIPI Input della corsia di dati 3 (positivo) |
| 15 | D3N | MIPI Input della corsia di dati 3 (negativo) |
| 16-17 | GND | Terreno |
| 18-19 | VCC-1V8 | IO Fornitura di alimentazione ((1.65V~3.6V) |
| 20 | REFCLK/NC | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | Pin di reset globale. basso attivo per entrare nello stato di reset. suggerisco di collegare con un circuito di reset RC per la stabilità. normalmente tirare alto. |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | GND | Terreno |
| 28-29 | K. | Lumiera di fondo LED Terra |
| 30 | GND | Terreno |
| 31 | VGL/NC | NC |
| 32-33 | GND | Terreno |
| 34 | VGH/NC | NC |
| 35-36 | A | Potenza del retroilluminazione LED |
| 38-39 | VDD-3V3 | Fornitura di alimentazione (~ 3,3 ~ 3,6 V) |
| 40 | VCOM/NC | NC |
Classificazione massima assoluta
| Parametro | Il simbolo | Condizione | Min. | Tipologia | Max. | Unità |
| Fornitore di alimentazione | VDD | Ta=25°C | - | 3.3 | - | V. |
| Portata sulla tensione dell'alimentazione | VGH | - | 15 | - | V. | |
| Portata di spegnimento tensione dell'alimentazione | VGL | - | - 11 | - | V. |
Caratteristiche elettriche ((Vss=0V,Ta=25°C)
| Parametro | Il simbolo | Condizione | Min. | Tipologia | Max. | Unità | |
| Fornitore di alimentazione | VDD | Ta=25°C | - | 3.3 | 3.6 | V. | |
| Fornitore di alimentazione | IOVCC | Ta=25°C | - | 1.8 | - | V. | |
| Voltaggio di ingresso | ¢H ¢ | HIV | VIOVCC=1,8V | 0.8VIOVCC | - | VIOVCC | V. |
| ¢L ¢ | VIL | VIOVCC=1,8V | 0 | - | 0.2VIOVCC | V. | |
| Articolo | Il simbolo | Condizione | Min. | Tipologia | Max. | Unità | |
| Tensione di alimentazione | - | - | - | 9.6 | - | V. | |
| Corrente di alimentazione | Se | - | - | 240 | - | mA | |
| Corrente in avanti | Normalmente | Ipn | Serie di 3 chip x 4 | - | - | mA | |
| Dimming | Ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | Ore | |

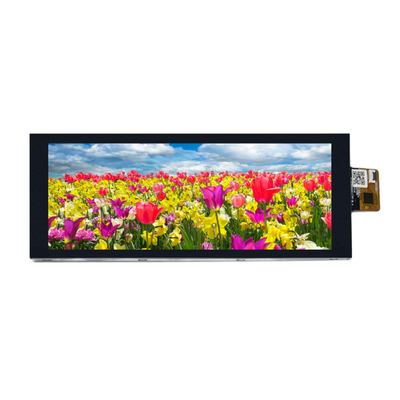

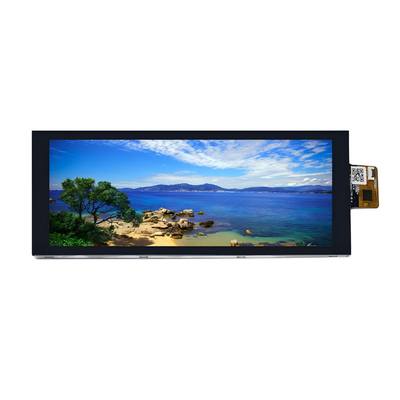

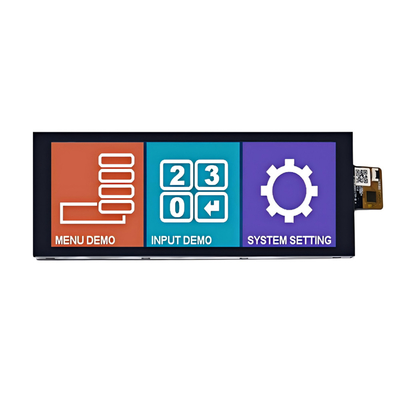

Immagine del prodotto
![]()
![]()
