Dettagli:
|
| Parole chiave: | 11.9 pollici Bar TFT | Risoluzione: | 1480x320 |
|---|---|---|---|
| Interfaccia: | Mipi | IC del driver: | FL7705 |
| Luminanza di superficie: | 800 cd/m2 minimo | schermo tattile: | - No, no. |
| Direzione di visione: | IPS, tutti gli angoli di visione | Durata di vita del LED: | 40,000 ore |
| Certificazione: | ISO9001:2015 / ISO14000:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display LCD TFT a barra di interfaccia MIPI,11Display LCD TFT a barre di 0 |
||
Scarica foglio dati
SFTO1190GX-7161AN Specifica.pdf
Riguardo a questo articoloSFTO1190GX-7161AN
Il display LCD TFT da 11,9 pollici presenta le seguenti specifiche chiave:
Dimensione dello schermo: La diagonale di 11,9 pollici lo rende adatto a varie applicazioni, tra cui schermi industriali, dispositivi portatili e apparecchiature portatili.
Risoluzione: con una risoluzione di 1480 x 320, il display è ottimizzato per applicazioni a grande schermo, fornendo una buona chiarezza e dettaglio,anche se potrebbe non essere alto come i moderni display in termini di densità di pixel. Il rapporto di risoluzione unico può essere utile per specifici layout e grafica dell'interfaccia utente.
Luminosità: un livello di luminosità di 800 nits garantisce che il display sia abbastanza luminoso da essere utilizzato in varie condizioni di illuminazione, compresi gli ambienti esterni.Questo livello di luminosità è vantaggioso per la leggibilità e la visibilità.
Interfaccia MIPI: l'uso dell'interfaccia MIPI è comune nei display moderni in quanto consente il trasferimento di dati ad alta velocità tra il display e il controller,che è utile per ridurre la latenza e migliorare le prestazioni complessive.
Questo tipo di display potrebbe servire una vasta gamma di applicazioni grazie alle sue specifiche equilibrate di dimensioni, risoluzione, luminosità e interfaccia.è essenziale considerare come questi parametri si allineano con l'applicazione prevista e i requisiti dell'utente.
Caratteristiche
| - No, no, no, no. | Articolo | Specificità | Unità |
| 1 | Dimensione del pannello | 11.88 | centimetro |
| 2 | Numero di pixel | 320 ((H) × 1480 ((V) | pixel |
| 3 | Area attiva | 57.984 ((H) × 268.176 ((V) | mm |
| 4 | Pitch dei pixel | 0.1812 ((H) × 0.1812 ((V) x RGB | mm |
| 5 | Dimensione del profilo | 65.00(W) × 282.00(H) × 4.50 (D) | mm |
| 6 | Numero di colori | 16.7M | - |
| 7 | Modalità di visualizzazione | Modalità di trasmissione, normalmente nera | - |
| 8 | Direzione di visione | Visualizzazione completa | - |
| 9 | Formato di visualizzazione | Striscia verticale RGB | - |
| 10 | Trattamento superficiale | L'abbagliamento | - |
| 11 | Interfaccia | MIPI | - |
| 12 | Lampade di sfondo | LED bianco | - |
| 13 | Temperatura di funzionamento | - 20 ~ 70 | °C |
| 14 | Temperatura di conservazione | -30~80 | °C |
| 15 | Peso | 120 | g |
Disegno meccanico
Descrizione del pin
| - No, no, no, no. | Il simbolo | Funzione |
| 1 | GND | Terreno |
| 2 | D0P | Input di dati differenziali MIPI positivi |
| 3 | D0N | Input di dati differenziali MIPI negativi |
| 4 | GND | Terreno |
| 5 | D1P | Input di dati differenziali MIPI positivi |
| 6 | D1N | Input di dati differenziali MIPI negativi |
| 7 | GND | Terreno |
| 8 | CLKP | Input di orologio differenziale MIPI positivo |
| 9 | CLKN | Input di orologio differenziale MIPI negativo |
| 10 | GND | Terreno |
| 11 | D2P | Input di dati differenziali MIPI positivi |
| 12 | D2N | Input di dati differenziali MIPI negativi |
| 13 | GND | Terreno |
| 14 | D3P | Input di dati differenziali MIPI positivi |
| 15 | D3N | Input di dati differenziali MIPI negativi |
| 16 | GND | Terreno |
| 17 | IOVCGCN1D.8V-3.3V | |
| 18 | IOVCC1.8V-3.3V | Un alimentatore per la potenza analogica. |
| 19 | ||
| 20 | NC | Nessuna connessione |
| 21 | NC | Nessuna connessione |
| 22 | NC | Nessuna connessione |
| 23 | NC | Nessuna connessione |
| 24 | RSTB | Ripristina il pin. |
| 25 | STBYB | Controllo in modalità standby. |
| 26 | NC | Nessuna connessione |
| 27 | GND | Terreno |
| 28 | K. | Catodo a LED |
| 29 | K. | |
| 30 | GND | Terreno |
| 31 | NC | Nessuna connessione |
| 32 | GND | Terreno |
| 33 | GND | Terreno |
| 34 | NC | Nessuna connessione |
| 35 | A | Anodo a LED |
| 36 | A | |
| 37 | GND | Terreno |
| 38 | VDD ((3.3V) | Un alimentatore per la potenza analogica. |
| 39 | VDD ((3.3V) | |
| 40 | NC | Nessuna connessione |
Classificazione massima assoluta
| Articolo | Il simbolo | Valori | Unità | |
| Un minuto. | - Max, ti prego. | |||
| Tensione di alimentazione digitale | VCI | - Zero.3 | 4.0 | V. |
| Tensione di alimentazione digitale | IOVCC | - Zero.3 | 4.0 | V. |
Condizioni di esercizio
| Articolo | Il simbolo | Valori | Unità | ||
| Un minuto. | Tipo. | - Max, ti prego. | |||
| Tensione di alimentazione digitale | VDD | 3.0 | 3.3 | 3.6 | V. |
| Tensione di alimentazione digitale | IOVCC | 1.6 | - | 3.6 | V. |
| Voltaggio di ingresso logico | VI H | 0.7VDD | - | VDD | V. |
| VIL | GND | - | 0.3VDD | V. | |

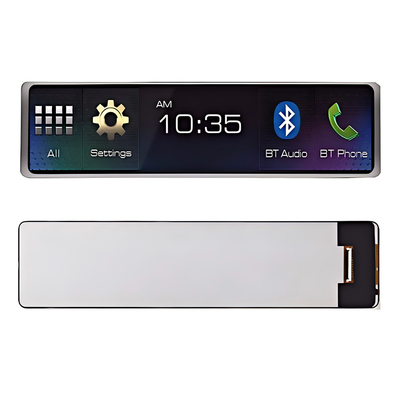

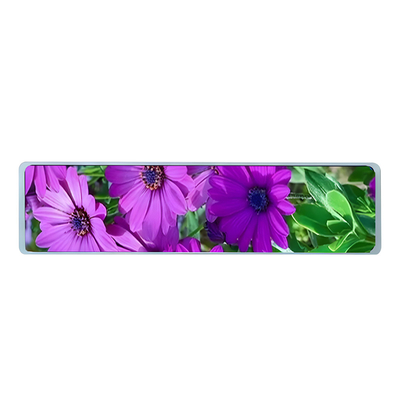

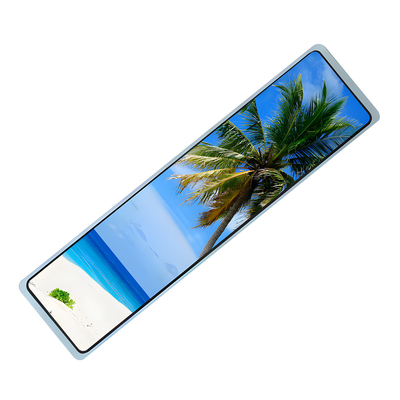

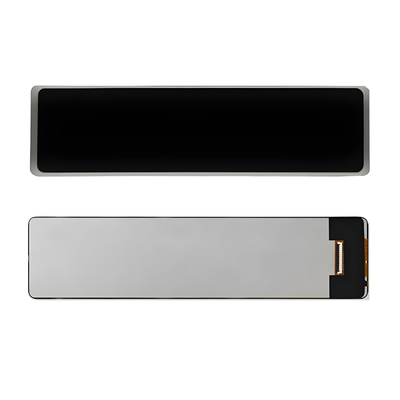

Immagine del prodotto
