Dettagli:
|
| Parole chiave: | 11.3 pollici Bar TFT | Risoluzione: | 440x1920 |
|---|---|---|---|
| Interfaccia: | Mipi | IC del driver: | SC7707 |
| Luminanza di superficie: | 520 cd/m2 (nits) | schermo tattile: | - No, no. |
| Direzione di visione: | IPS, tutti gli angoli di visione | Durata di vita del LED: | 40,000 ore |
| Certificazione: | ISO9001:2015 / ISO14000:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 11LCD TFT tipo barra da 0,3 pollici,440x1920 pixel LCD TFT tipo barra |
||
Scarica foglio dati
SFTO1130GX-7220AN Specifica.pdf
A proposito di questo articolo SFTO1130GX-7220AN
11display LCD IPS TFT da 0,3 pollici con risoluzione di 440x1920 pixel, dotato di interfaccia MIPI a 4 canali,è un modulo di visualizzazione progettato appositamente per applicazioni che richiedono un display ad alta risoluzione e grandangolareDi seguito è riportata un' introduzione dettagliata del prodotto:
Questo display LCD IPS TFT da 11,3 pollici è una scelta ideale per applicazioni che richiedono un display ad alta definizione e l'interazione con l'utente a causa della sua alta risoluzione, alta luminosità,e caratteristiche dell'angolo di visione ampio.
Caratteristiche
|
Articolo |
Contenuto |
Unità |
| LCD | ||
| Dimensione LCD | 11.3 | centimetro |
| Tipo di pannello | IPS | - Non lo so. |
| Modalità di visualizzazione | Nero normale | - Non lo so. |
| Numero di colori | 16.7M | - Non lo so. |
| Direzione di visione | - Tutto. | - Non lo so. |
| Lampade di sfondo | LED bianco x16in parallelo/ serie | - Non lo so. |
| NTSC | 70% | - Non lo so. |
| Rapporto di contrasto | 1000 | - Non lo so. |
| Interfaccia | MIPI 4Lanes | - Non lo so. |
| IC del driver | SC7707 | - Non lo so. |
| Dimensione della RAM del driver IC | RAM minore | un po ' |
| Luminanza | 520 | cd/m2 |
| Dimensione del profilo | 64.98(H) x266.44 (V) x4.6 (D) ±0.2 | mm |
| Area attiva (W × H) | 57.948(H) x252.864 (V) | mm |
| Disposizione dei pixel | Striscia RGB | - Non lo so. |
| Peso | TBD | g |
| Numero di punti | 440xRGBx1920 | Pixel |
| Pitch dei pixel | 43.9 ((H) * 3 * 131.7 ((V) | - Sì. |
| Temperatura di funzionamento | -20 +70 | °C |
| Temperatura di conservazione | -30 +80 | °C |

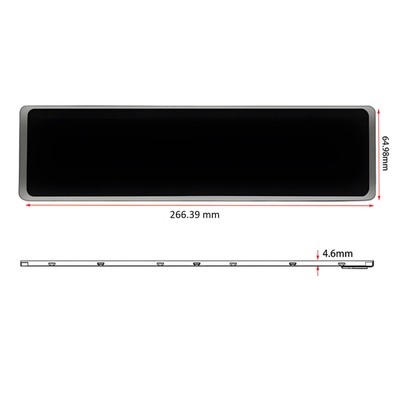

Disegno meccanico
Descrizione del pin
| Numero PIN. | SIMBOLO | Funzione |
| 1 | GND | Terreno |
| 2 | DSI-D0P | DSI Pini di ingresso del segnale differenziale dei dati (via dati0) |
| 3 | DSI-D0N | DSI Pini di ingresso del segnale differenziale dei dati (faiola dati 0) |
| 4 | GND | Terreno |
| 5 | DSI-D1P | DSI Pini di ingresso del segnale differenziale dei dati. |
| 6 | DSI-D1N | DSI Pini di ingresso del segnale differenziale dei dati. |
| 7 | GND | Terreno |
| 8 | DSI-CLK P | Pini di ingresso del segnale differenziale DSI CLOCK |
| 9 | DSI-CLK N | Pini di ingresso del segnale differenziale DSI CLOCK |
| 10 | GND | Terreno |
| 11 | DSI-D2P | DSI Pini di ingresso del segnale differenziale dei dati (faiola di dati 2) |
| 12 | DSI-D2N | DSI Pini di ingresso del segnale differenziale dei dati (faiola di dati 2) |
| 13 | GND | Terreno |
| 14 | DSI-D3P | DSI Pini di ingresso del segnale differenziale dei dati (faiola di dati 3) |
| 15 | DSI-D3N | DSI Pini di ingresso del segnale differenziale dei dati (faiola di dati 3) |
| 16-17 | GND | Terreno |
| 18-19 | IOVCC (NC) | Fornitore di alimentazione I/O (NC) |
| 20-23 | NC | NC |
| 24 | RISET | Reset Pin di segnale (Low è abilitato) |
| 25-26 | NC | NC |
| 27 | GND | Terreno |
| 28-29 | LEDK | Catodo a LED a retroilluminazione |
| 30 | GND | Terreno |
| 31 | NC | NC |
| 32-33 | GND | Terreno |
| 34 | NC | NC |
| 35-36 | LEDA | Anodo a LED a retroilluminazione. |
| 37 | GND | Terreno |
| 38-39 | VDD | Fornitore di alimentazione |
| 40 | NC | NC |
Caratteristiche della retroilluminazione
LED bianco × 16 in parallelo/serie (Ta = 25°C)
| Articolo | Il simbolo | Condizione | Min. | Tipologia | Max. | Unità |
| Voltaggio in avanti | VF | IF= 120mA | 22.4 | - | 27.2 | V. |
| Uniformità | △Bp | - | 80 | - | - | % |
| Luminanza per LCD | Lv | IF= 120mA | 470 | 520 | - | cd/m2 |

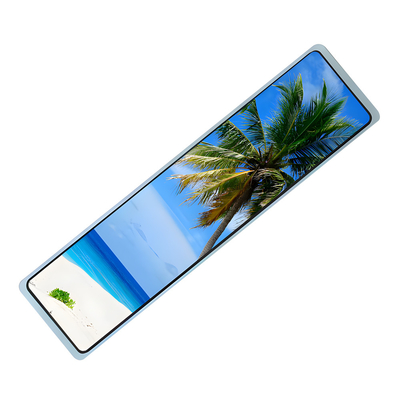

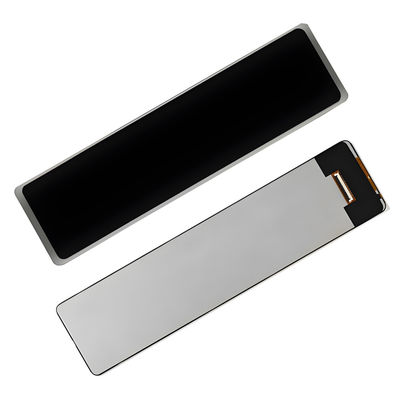

Immagine del prodotto
Quanto è competitivo questo monitor TFT da 11,3 pollici sul mercato internazionale?
Il display LCD IPS TFT da 11,3 pollici ha una risoluzione di 440x1920 pixel ed è dotato di interfaccia MIPI a 4 canali.
1. * * Capacità e leadership tecnologica * *: Secondo l'analisi di Omdia, i produttori di pannelli cinesi come BOE, TCL Huaxing Optoelectronics,e Huike sono leader nel settore dei display a schermo piattoL'espansione delle capacità e il miglioramento tecnologico di questi produttori forniscono un forte supporto tecnico e una garanzia di capacità per questo prodotto.
2. * * Crescita della domanda di mercato * *: si prevede che la capacità di produzione globale di LCD TFT continuerà a crescere, il che indica che la domanda di mercato è in espansione.Con l'aumento delle spedizioni di pannelli LCD di grandi dimensioni, la domanda di schermi a barre da 11,3 pollici dovrebbe aumentare ulteriormente.
3. Alta concentrazione industriale: l'industria mondiale dei LCD TFT ha una elevata concentrazione, con la tecnologia SAEF che occupa posizioni importanti nel mercato globale.Ciò offre condizioni favorevoli per la promozione del mercato e la costruzione del marchio di 11schermi a barre da 3 pollici.
4- differenziazione del prodotto: l'interfaccia MIPI e l'alta risoluzione dello schermo a strisce da 11,3 pollici gli conferiscono un vantaggio differenziato in specifiche aree di applicazione,come i mercati di fascia alta come l'automazione industriale e le attrezzature mediche.
5. * * Influenza internazionale del marchio * *: Con l'aumento della quota di mercato di SAEF Technology nel mercato globale, anche la nostra influenza del marchio sta migliorando,11 che contribuisce a migliorare il riconoscimento del mercato internazionale.schermi a barre da 3 pollici.
6. * * Competitività dei prezzi * *: le economie di scala e le capacità di controllo dei costi dei produttori di pannelli cinesi rendono gli schermi a barre da 11,3 pollici a prezzi competitivi sul mercato internazionale.
7. * * Integrazione della catena di approvvigionamento globale * *: La capacità di integrazione dei produttori di pannelli cinesi nella catena di approvvigionamento globale può contribuire a migliorare l'efficienza della catena di approvvigionamento e la velocità di risposta di 11.schermi a strisce da 3 pollici.
In sintesi, i display LCD IPS TFT a strisce da 11,3 pollici della Saef Technology hanno una forte competitività sul mercato internazionale.principalmente a causa di vantaggi quali la capacità produttiva e la tecnologia leader, aumento della domanda di mercato, elevata concentrazione dell'industria, differenziazione dei prodotti, maggiore influenza internazionale dei marchi, competitività dei prezzi e integrazione della catena di approvvigionamento globale.
