Dettagli:
|
| Prodotto: | 1.5 pollici SPI OLED | Risoluzione: | pixel 128x128 |
|---|---|---|---|
| Struttura: | COG + PCB | Interfaccia: | Interfaccia di I2C |
| schermo tattile: | Personalizzabile | Direzione di visione: | Tutti gli angoli di visione |
| Il contorno Dim.: | 34.3 × 45,5 × 3,8 (mm) | Connessione: | Pini di intestazione |
| Numero di pin: | 7 perni | Temperatura operativa.: | -40°C a +85°C |
| Durata di vita: | 50,000 ore @ 60cd/m2 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display OLED a matrice di punti 128x128,Display OLED a modulo a 7 pin |
||
SFOM150YZ7-128128WB-01 Specifica.pdf
A proposito di questo articolo SFOM150YZ7-128128WB-01 Interfaccia SPI display OLED da 1,5 pollici
Lo schermo OLED con interfaccia SPI da 1,5 pollici adotta una matrice a punti 128x128 ed è dotato di driver IC SSD1327/SH1107G, fornendo opzioni di luce bianca/blu.La tecnologia OLED (Organic Light Emitting Diode) fornisce effetti di visualizzazione ad alto contrasto e ampio angolo di visione, pur avendo anche tempi di risposta rapidi e caratteristiche di basso consumo di energia.
Questo modulo di display OLED da 1,5 pollici di SAEF Technology è una scelta ideale per le applicazioni che richiedono soluzioni di display miniaturizzate a causa della sua alta risoluzione, alta luminosità,e caratteristiche di basso consumo energetico.
Dati fisici
| - No, no, no. | Articolo 2 | Specificità | Unità |
| 1 | Dimensione diagonale | 1.50 | Inch |
| 2 | Risoluzione | 128 * 128 | Punti |
| 3 | Area attiva | 26.86 ((W) * 26.86 ((H) | mm2 |
| 4 | Dimensione del profilo | 34.00(W) * 49.30(H) * 2.66(T) | mm2 |
| 5 | Pitch dei pixel | 0.210(W) * 0.210(H) | mm2 |
| 6 | Dimensione dei pixel | 0.185 ((W) * 0,185 (H) | mm2 |
| 7 | IC del driver | SH1107G / SSD1327 |
- |
| 8 | Display colore | Bianco / Blu facoltativo |
- |
| 9 | Scala grigia | 1 | Un po '. |
| 10 | Interfaccia | SPI |
- |
| 11 | Tipo di pacchetto IC | COG |
- |
| 12 | Tipo di connessione del modulo | ZIF |
- |
| 13 | Spessore | 2.66±0.1 | mm |
| 15 | Compiti | 1/128 |
- |
Disegno di contorno meccanico
![]()
Definizione del pin
| Numero di pin | Il simbolo | I/O | Funzione |
| 1 | GND | P | Base del sistema OEL |
| 2 | VCC | P | Fornitura di alimentazione per il sistema OEL |
| 3 | SCL | Io... | Quando la modalità SPI è selezionata, SCL sarà l'input dell'orologio seriale SCL. Quando la modalità I2C è selezionata, SCL è l'input dell'orologio seriale, SCL. |
| 4 | SDA | Io... | Quando è selezionata la modalità SPI, SDA sarà l'input di dati seriali SI e quando è selezionata la modalità I2C, SDA sarà l'input di dati seriali SDA |
| 5 | Risorse rinnovabili | Io... |
Ripristino dell'alimentazione per il controller e il driver Questo pin è l'ingresso del segnale di reset. Quando il pin è basso, l'inizializzazione del chip viene eseguita. |
| 6 | DC | Io... |
Controllo dati/comando Questo pin e' il pin di controllo Dati/Comando. Quando il pin viene tirato in alto e la modalità di interfaccia seriale è selezionata, i dati a SI saranno interpretati come dati.In I2C modalità, questo pin agisce come SA0 per slave selezione dell'indirizzo.Per una relazione dettagliata con i segnali di interfaccia MCU, si rimanda al Timing Diagrammi delle caratteristiche. |
| 7 | CS | Io... |
Selezionare il chip Questo pin è l'ingresso di selezione del chip. Il chip è abilitato per la comunicazione MCU solo quando CS # è spinto basso. |
Caratteristiche elettro-ottiche
| Articolo 2 | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità | Commento | |
| Luminanza di funzionamento | L | 80 | 100 |
- |
cd/m2 | Pixel accesi al 100% | |
| Consumo di energia | P |
- |
120 | 150 | mW | 30% di pixel | |
| Frequenza del fotogramma | Fr |
- |
100 |
- |
Hz |
- |
|
| Coordinate di colore |
Blu |
CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
Camera oscura |
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| Tempo di risposta | Alzati. | Tr |
- |
10 |
- |
noi |
- |
| Decadimento | Td |
- |
10 |
- |
noi |
- |
|
| Rapporto di contrasto | Cr | 10000:1 |
- |
- |
- |
Camera oscura | |
| Angolo di visione | △θ | 160 |
- |
- |
Grado |
- |
|
| Tempo di vita operativo | In alto | 20,000 |
- |
- |
Orari | L= 100 cd/m2 | |

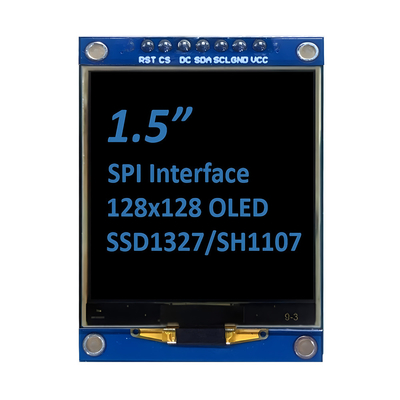

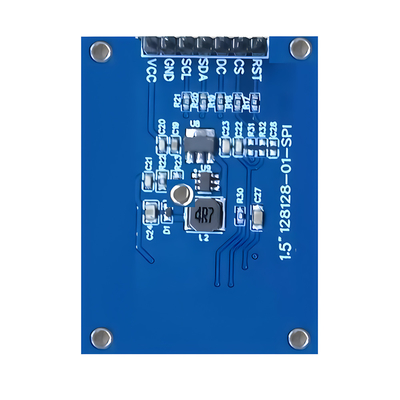

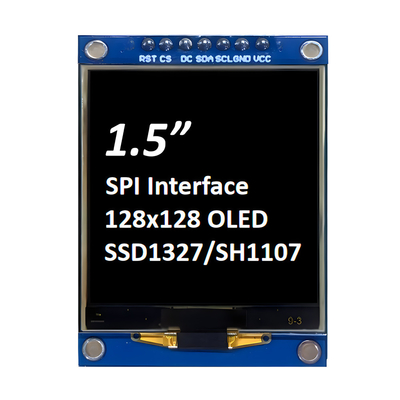

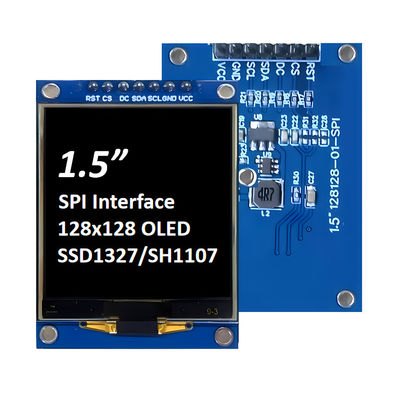

Immagine del prodotto
![]()
![]()
![]()
