Dettagli:
|
| Prodotto: | 2.8 pollici TFT con CTP | Risoluzione: | 240*320 punti |
|---|---|---|---|
| Interfaccia: | 4-wire SPI | schermo tattile: | Pcap |
| Direzione di visione: | IPS Tutti gli angoli di visione | Struttura del PCAP: | GFF |
| Regolatore LCD: | ST7789V | Numero di pin: | 10 PERNI |
| Connessione: | ZIF FPC | Luminanza di superficie: | 400 cd/m2 ((nits) |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display TFT IPS da 400 nits,Display TFT IPS a legame ottico,2Display IPS TFT da 0 |
||
2.8 pollici schermo LCD TFT.pdf
A proposito di questo articolo SFTO280PY-7200ACT 2.8 pollici capacitivo touchscreen modulo TFT
Il display IPS TFT a tocco capacitivo a legame ottico da 2,8 pollici è un dispositivo che integra tecnologie avanzate di visualizzazione e tocco.Di seguito è riportata un'introduzione dettagliata del prodotto SFTO280PY-7200ACT:
Informazioni sul prodotto
- Dimensione del display: 2,8 pollici
- Risoluzione: 240x320 pixel
- Tecnologia di visualizzazione: tecnologia IPS (In Plane Switching), che fornisce un'ampia angolazione di visione e precisione dei colori
- Luminosità: 400 nits, adatta alla visione in varie condizioni di illuminazione
- Tecnologia touch screen: capacitiva, con elevata sensibilità e controllo tattile preciso
- Interfaccia: display TFT che supporta l'interfaccia SPI (Serial Peripheral Interface) e touchscreen che supporta l'interfaccia I2C (Inter Integrated Circuit) per una facile connessione con microcontrollori o altri processori
- Collegamento ottico: utilizzando un adesivo ottico per legare lo schermo touch e lo schermo display, migliorando la precisione del tatto e l'effetto display
-Multi-touch: di solito supporta la funzione multi-touch, consentendo a più dita di operare simultaneamente
-Durabilità: gli schermi a tocco capacitivi sono più resistenti degli schermi a tocco resistivi e meno suscettibili di danni fisici
Scenari di applicazione
- Pannello di controllo industriale: utilizzato per visualizzare e controllare apparecchiature industriali
-Apparecchiature mediche: visualizzare informazioni importanti sulle apparecchiature mediche
- Prodotti elettronici di consumo: dispositivi per la casa intelligente, console di gioco portatili, ecc.
-In auto: utilizzato per il cruscotto o il sistema di infotainment del veicolo
- sistemi di informazione aziendale: ad esempio macchine POS, terminali self-service, ecc.
Vantaggi del prodotto
-Alta luminosità: luminosità di 400 nits garantisce una visibilità chiara in varie condizioni di illuminazione
-Alto contrasto: la tecnologia IPS fornisce un migliore contrasto e prestazioni di colore
-Multi touch: lo schermo touch capacitivo supporta il multi touch, offrendo un'esperienza interattiva più fluida
- Collegamento ottico: migliora l'effetto di visualizzazione e la precisione del tatto.
In sintesi, il display IPS TFT a tocco capacitivo a legame ottico da 2,8 pollici combina elevata luminosità, alto contrasto e funzionalità multi-touch,rendendolo adatto a vari scenari di applicazione e fornendo un'eccellente esperienza di interazione con l'utente.
Caratteristiche
| Articolo | Specificità | Unità |
| Dimensione dello schermo | 2.8 pollici | Diagonale |
| Numero di pixel | 240RGB ((H) x 320 ((V) | Pixel |
| Area di visualizzazione | 43.20 ((H) x57.60 ((V) | mm |
| Pitch dei pixel | 0.180 ((H) x0.180 ((V) | mm |
| Dimensione del profilo | 50.00x69.20x3.10 | mm |
| Disposizione dei pixel | Striscia verticale RGB | - Sì. |
| Modalità di visualizzazione | Normalmente nero | - Sì. |
| Direzione di visione (occhio) | Tutti | - Sì. |
| Display colore | 262K | - Sì. |
| Luminanza ((cd/m2) | 400 | nit |
| Rapporto di contrasto | 1200:1 | - Sì. |
| Interfaccia | 4 fili SPI | |
| Luce di fondo | Tipo di luce laterale a LED | - Sì. |
| Dispositivo IC | ST7789V | |
| Temperatura di funzionamento | - 20 ~ 70 | °C |
| Temperatura di conservazione | -30~80 | °C |
| Dispositivo touch | schermo touch capacitivo | |
| Interfaccia touchscreen | I2C | |
| Assemblaggio di TFT+CTP | Collegamento ottico |
Disegno di contorno
![]()
Definizione del pin di interfaccia TFT
| Il numero di identificazione. | Il simbolo | Funzione |
| 1 | GND | Terreno |
| 2 | VCC | Fornitura di alimentazione. 2.8V |
| 3 | SDA | Pin di ingresso/uscita dell'interfaccia SPI |
| 4 | SCLK | Questo pin è usato per essere l'orologio di interfaccia seriale |
| 5 | CS | Chip selezionare pin di ingresso |
| 6 | RISET | Input di reset esterno |
| 7 | LEDA | Luce posteriore a LED ((Anodo) |
| 8 | LEDK | Luce posteriore a LED (cathode) |
| 9 | NC | NC |
| 10 | RS | Visualizzazione dei dati/pin di selezione dei comandi in interfaccia seriale a 4 righe |
Definizione del pin CTP
| 1 | GND | Terreno |
| 2 | CTP_RST | Ripristino dello schermo touch |
| 3 | CTP_INT | Segnale di interruzione del touch screen |
| 4 | CTP_SDA | Segnale di dati touch screen |
| 5 | CTP_SCL | Segnale dell' orologio sullo schermo tattile |
| 6 | VCC | Fornitore di energia |
Specifica ottica
|
Articolo |
Il simbolo |
Condizione |
Min. |
Tipo |
Max. |
Unità |
|
|
luminosità bianca (centro) |
Lv |
Θ=0 Normalmente Visualizzazione Angolo IBL=80mA |
- Non lo so. |
400 |
- Non lo so. |
cd/m2 |
|
|
Tempo di risposta |
Tr+Tf |
- Non lo so. |
30 |
35 |
ms |
||
|
Rapporto di contrasto |
CR |
1000 |
1200 |
- Non lo so. |
- Non lo so. |
||
|
Colore Cromaticità (CIE1931) |
Bianco |
Wx |
- Non lo so. |
0.308 |
- Non lo so. |
|
|
|
Wy. |
- Non lo so. |
0.339 |
- Non lo so. |
||||
|
Angolo di visione |
- Oh, no. |
L |
CR≥10 |
75 |
80 |
- Non lo so. |
|
|
ΘR |
75 |
80 |
- Non lo so. |
||||
|
Ver |
I |
75 |
80 |
- Non lo so. |
|||
|
ΘD |
75 |
80 |
- Non lo so. |
||||
|
Uniformità della luminosità |
Media |
Θ=0 |
80 |
90 |
- Non lo so. |
% |
|
|
Gamma di colori |
NTSC |
Θ=0 |
65 |
70 |
- Non lo so. |
% |
|
|
Direzione ottimale |
Tutti |
||||||
Caratteristiche dell'LCD TFT
| Articolo | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità |
| tensione di alimentazione analogica | VDD | 2.4 | 2.8 | 3.3 | V. |
| Tensione di alimentazione digitale | VDDI | 1.65 | 1.8 | 3.3 | |
| Segnale di ingresso Voltaggio | HIV | 0.7VDDI | - | VDDI | V. |
| VIL | GND | - | 0.3VDDI | V. |
Caratteristiche della retroilluminazione
| Articolo | Il simbolo | Min. | Tipologia | Max. | Unità |
| Corrente LED | IL | - | 60 | 80 | mA |
| Voltaggio LED | VL | - | 2.8 | 3.2 | V. |
| Tempo di vita dei LED in funzione | Ora | 30000 | 40000 | - | Orario |

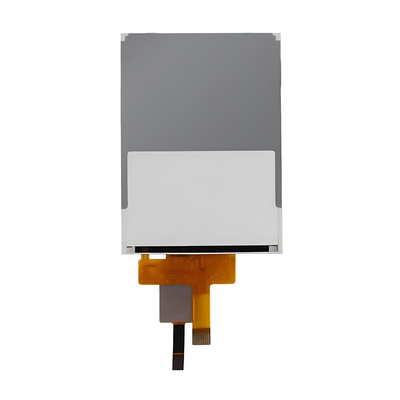

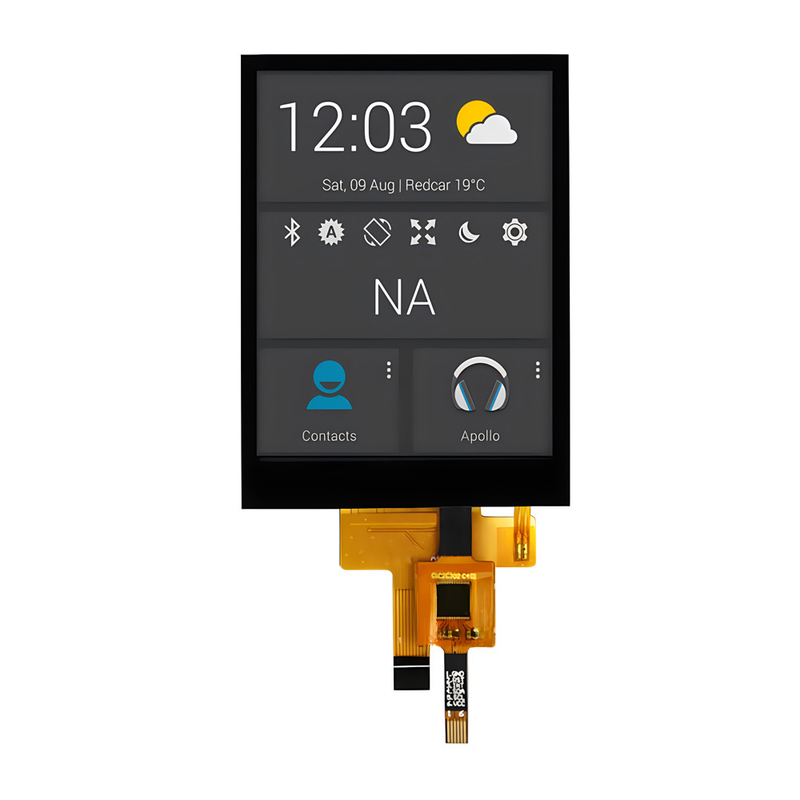

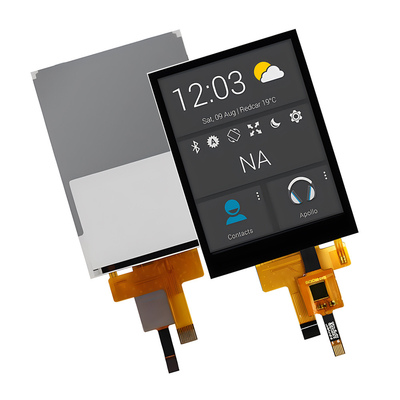

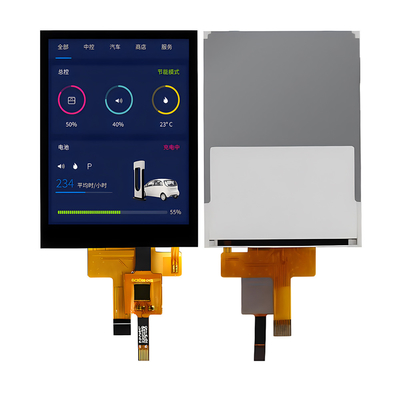

Immagine del prodotto
![]()
![]()
![]()
