Dettagli:
|

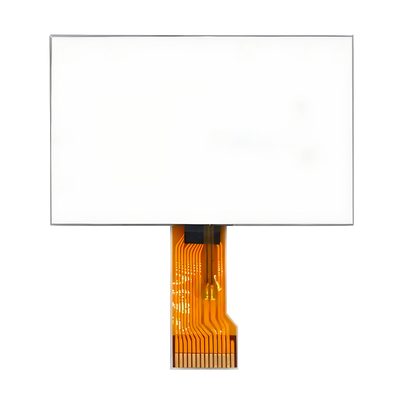

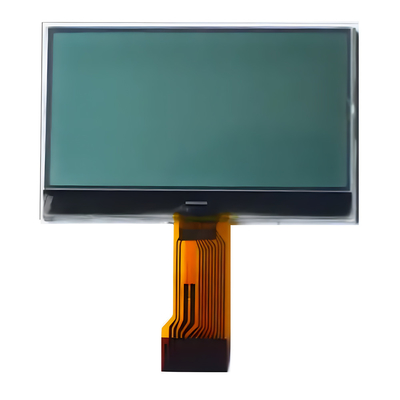

| Prodotto: | FSTN standard COG 128x64 LCM | Risoluzione: | 128X64 punti |
|---|---|---|---|
| Visualizza indicazioni: | Alle sei. | Tipo LCD: | FSTN, positivo |
| Tipo del polarizzatore: | Transflective | Dimensione del modulo: | 40.0L × 28.0W × 4.5 (massimo) H |
| zona di osservazione: | 37.0×20.0 mm | IC del driver: | ST7567 |
| Numero di pin: | 28 perni | Interfacce: | MCU |
| temperatura di funzionamento: | da -20°C a +70°C | Tensione di alimentazione: | 3.3V (valore tipico) |
| Tempo di vita: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 3Modulo di visualizzazione monocromatico a.3V,FSTN COG Graphic Dot Matrix LCD,Modulo di visualizzazione monocromatico dot 128x64 |
||
- Sì.Questo modulo di visualizzazione LCD FSTN COG è una scelta ideale per vari scenari di applicazione a causa della sua alta definizione, basso consumo di energia e elevata affidabilità.
Specificità meccaniche
| Articolo 1 | Classificazione: | |
| Dimensione del modulo | 80.0(W) x 54.0 (H) x 9.7 ((D) | mm |
| Zona di osservazione | 70.7 ((W) x 38.8 ((H) | mm |
| AREA ATTIVA | 66.52 (W) x33.24 ((H) | mm |
| DOLCE DEL PUNTO | 0.48 ((W) x0.48 ((H) | mm |
| DOT PITCH | 0.52 ((W) x0.52 ((H) | mm |
| LUMI di fondo | Bianco | |
| ASSY.TYPE | COG | --- |
Disegno di contorno
Definizione del pin dell'interfaccia
| Numero PIN. | Descrizioni delle funzioni | SIMBOLO |
| 1 | Chip selezionare pin. | /CS1 |
| 2 | Ripristinare il pin di ingresso. | /RES |
| 3 | Data o comando selezionato. L è il comando, H è DATA | A0 |
| 4 | Input di segnale di scrittura | R/W |
| 5 | Input di lettura del segnale | R/RD |
| 6-13 | Autobus dati bidirezionale a 8 bit. | DB0 DB7 |
| 14 | Potenza (+3,3V) | VDD |
| 15 | Terreno | VSS |
| 16-20 anni. | - Sì, signore. | NC |
| 21 | DC-DC | V0 |
| 22 | DC-DC | XV0 |
| 23 - 24 | - Sì, signore. | NC |
| 25 | DC-DC | VG |
| 26-30 | - Sì, signore. | NC |
| 31 | Selezionare la modalità di interfaccia del sistema MPU.6800 è H,8080 è L | C86 |
| 32 | Selezionare la serie o parallela,seriale è L parallelo è H | P/S |
| 33- 34 | - Sì, signore. | NC |
Caratteristiche elettroniche
| Caratteristica | Il simbolo | Valore standard | Unità | ||
| Minore | TYP | Max. | |||
| Voltaggio di alimentazione ((1) | VDD | 3.1 | 3.3 | 3.5 | V. |
| Tensione dell'alimentazione ((2) | LCD | 9.6 | 9.8 | 10.0 | V. |
| Modello di visualizzazione corrente | IDD | 0.58 | 1.4 | mA | |
| Flusso di ingresso corrente | IIL | 1.5 | UA | ||
| Logica di ingresso LOW | VIL | 0.2VDD | |||
| Logica di ingresso alta | HIV | 0.8VDD | |||
| Logica di uscita LOW | VOL | 0.2VDD | |||
| Logica di uscita ALTA | VOH | 0.8VDD | |||
| Temperatura di funzionamento | TOPR | - Trenta | - E'un' altra cosa. | + 80 | °C |
| Temperatura di conservazione | TSTG | - 35 anni. | - E'un' altra cosa. | + 85 | °C |
Caratteristiche ottiche
| Articolo | Il simbolo | Temperatura (°C) | Classificazione | Unità | |||
| Min. | Tipologia | Max. | |||||
| Tempo di risposta | E'ora di alzarsi. | Tr | 25 | 200 | ms | ||
| Tempo di caduta | Tf | 25 | 200 | ||||
| Frequenza del fotogramma | FR | 25 | 64 | Hz | |||
| L'angolo di visione Cr2 | θ=90 | θ1 | 25 | 15 | Deg | ||
| θ=270 | θ2 | 35 | |||||
| θ=0 | θ3 | 30 | |||||
| θ=180 | θ4 | 30 | |||||
| Direzione di visione | Alle sei. | ||||||
| Rapporto di contrasto | Cr | 25 | 2 | - Non lo so. | |||
| Consumo corrente | È | 25 | 6 | UA | |||
| Capacità | C | 25 | 5 | nF | |||
Strutture e certificazione
