Dettagli:
|
| Parole chiave: | 7" LCD TFT touch per autoveicoli | Dispositivo touch: | Dispositivo touch screen (CTP) capacitivo |
|---|---|---|---|
| Risoluzione: | 1024x600 | Combinazione: | Collegamento ottico |
| Interfaccia LCM: | Mipi | Pini: | 30 pin |
| Luminanza di superficie: | 500 cd/m2 | Dimensione del profilo: | 1640,7 x 99,7 x 4,59 (mm) |
| Area attiva: | 154.21 x 85,92 (mm) | Durata di vita del LED: | 40,000 ore |
| Direzione di visione: | IPS, tutti gli angoli di visione | Interfaccia PCT: | I2C |
| Temperatura operativa.: | – 30℃ a +75℃ | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Modulo di visualizzazione TFT per autoveicoli,Modulo di visualizzazione TFT da 1024x600,Modulo di visualizzazione TFT da 7 pollici |
||
Come display TFT touch screen appositamente personalizzato per l'elettronica automobilistica e le industrie speciali, SFTO700TZ-7196ACT dalla tecnologia saef ha i seguenti vantaggi di prestazione anti-interferenza:
elevata stabilità: gli schermi LCD TFT di qualità automobilistica devono rimanere stabili e funzionare continuamente senza incidenti o incidenti,specialmente in ambienti auto dove possono verificarsi varie condizioni climatiche e stradali difficiliPertanto, i requisiti di stabilità sono molto elevati.
Forte capacità anti-interferenza: ci sono varie interferenze elettromagnetiche ed elettrostatiche nelle automobili, che possono influenzare l'effetto di visualizzazione e la stabilità degli schermi LCD TFT.Questo modulo di visualizzazione è progettato per resistere a varie interferenze, comprese le interferenze elettromagnetiche, le interferenze elettrostatiche, ecc., garantendo una visualizzazione stabile anche in ambienti elettromagnetici complessi.
Eccellente compatibilità elettromagnetica: nel campo dell'elettronica automobilistica,gli schermi di visualizzazione devono avere un'elevata compatibilità elettromagnetica per far fronte alle interferenze elettromagnetiche generate dai dispositivi elettronici della vetturaIl modulo di visualizzazione TFT è stato progettato tenendo conto di questo, riducendo l'impatto delle interferenze elettromagnetiche adottando progetti e materiali specifici.
Resistenza ad alte e basse temperature: le auto possono incontrare ambienti ad alte e basse temperature, che possono influenzare le prestazioni e l'affidabilità degli schermi LCD TFT.Questo modulo di visualizzazione è stato appositamente progettato per adattarsi a un ampio intervallo di temperature, garantendo un funzionamento normale anche a temperature estreme.
Materie prime e processi di produzione di alta qualità: per garantire la durata e l'affidabilità degli schermi LCD TFT è necessario scegliere materie prime e processi di produzione di alta qualità,e condurre un controllo di qualità rigoroso.
Grazie alle misure antinterferenza di cui sopra, il modulo di visualizzazione TFT a touchscreen capacitivo da 7 pollici di grado automobilistico può fornire prestazioni di visualizzazione stabili e affidabili in vari ambienti,soddisfare la domanda di dispositivi di visualizzazione ad alta affidabilità nel campo dell'elettronica automobilistica.
Caratteristiche
| Numero di modello: | SFTO700TZ-7196ACT |
| Parole chiave: | 7" LCD TFT touch per autoveicoli |
| Risoluzione: | 1024x600 |
| Schermo tattile: | Dispositivo sensoriale (CTP) |
| Combinazione: | Collegamento ottico |
| Interfaccia LCM: | MIPI |
| Luminanza superficiale: | 500 Cd/m2 |
| Pini: | 30 pin |
| Dimensione del profilo: | 1640,7 x 99,7 x 4,59 (mm) |
| Area attiva: | 154.21 x 85,92 mm |
| Direzione di visione: | IPS, tutti gli angoli di visione |
| Temperatura di funzionamento: | ¥30°C a +75°C |
| Durata di vita del LED: | 40000 ore |
| Interfaccia CTP: | I2C |
| Conformità: | Compliance REACH e RoHS |
Disegno di contorno meccanico
Descrizione del pin dell'interfaccia
| Numero PIN. | Il simbolo | Descrizione |
| 1 | LEDA | Anodo a LED |
| 2 | LEDA | Anodo a LED |
| 3 | VGH | Porta a tensione |
| 4 | VGL | Portata OFF tensione |
| 5 | UPDN | Direzione di scansione verticale |
| 6 | SHLR | Direzione di scansione orizzontale |
| 7 | LEDK | Catodo a LED |
| 8 | LEDK | Catodo a LED |
| 9 | AVDD | Potenza per circuito analogo |
| 10 | GND | Terreno |
| 11 | MIPI_TDP3 | Input dei dati differenziali MIPI |
| 12 | MIPI_TDN3 | Input dei dati differenziali MIPI |
| 13 | GND | GND |
| 14 | MIPI_TDP2 | Input dei dati differenziali MIPI |
| 15 | MIPI_TDN2 | Input dei dati differenziali MIPI |
| 16 | GND | GND |
| 17 | MIPI_TCP | Input di orologio differenziale MIPI |
| 18 | MIPI_TCN | Input di orologio differenziale MIPI |
| 19 | GND | GND |
| 20 | MIPI_TDP1 | Input dei dati differenziali MIPI |
| 21 | MIPI_TDN1 | Input dei dati differenziali MIPI |
| 22 | GND | GND |
| 23 | MIPI_TDP0 | Input dei dati differenziali MIPI |
| 24 | MIPI_TDN0 | Input dei dati differenziali MIPI |
| 25 | GND | GND |
| 26 | STBYB | Modalità di attesa selezionare pin. |
| 27 | RISET | Pin di ripristino globale |
| 28 | VDD | Potenza per il circuito digitale |
| 29 | VDD | Potenza per il circuito digitale |
| 30 | VCOM | Voltaggio in modalità comune |
Limite assoluto massimo
| Articolo | Il simbolo | Un minuto. | TYP | - Max, ti prego. | Unità |
| Tensione di alimentazione | VDD | - Zero.3 | - | 3.96 | V. |
| tensione di alimentazione I/O | VDDIO | - Zero.3 | - | 3.96 | V. |
| Potenza di ingresso AVDD | AVDD | - Zero.3 | - | 12 | V. |
| Portata sulla tensione dell'alimentazione | VGH | - Zero.3 | - | VGL+32 | V. |
| Portata di spegnimento tensione dell'alimentazione | VGL | VGH-32 | - | 0.3 | V. |
| Voltaggio VMID | VMID | - Zero.3 | - | 6.6 | V. |
| Tensione di alimentazione comune | VCOM_OP | - Zero.3 | - | 5.43 | V. |
| VOTP (potenza OTP) | VOTP | - | - | 9 | V. |
| Temperatura di funzionamento | TOPR | - Trenta | - | 75 | °C |
| Temperatura di conservazione | TSTG | - Trenta | - | 80 | °C |
| Articolo | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
| tensione di funzionamento | VDD | 2.6 | - | 3.6 | V. | - |
| Corrente di alimentazione | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
| Voltaggio di ingresso | HIV | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corrente di fuga di ingresso | IIL | - Uno.0 | - | 1.0 | mA | VIN=VDD o VSS |
Caratteristiche elettro-ottiche della retroilluminazione
| Articolo | Il simbolo | Minore | TYP | Max. | Unità |
Condizione |
| Tensione di alimentazione | Vf | 9.0 | 9.6 | 10.2 | V. | Se=180 mA |
| Corrente di alimentazione | Se | - | 180 | - | mA | - |
| Voltaggio inverso | V.R. | - | - | 5 | V. | - |
| Dissipazione di potenza | Pd | - | 1728 | - | mW | - |
| Intensità luminosa per LCM |
- |
450 | 500 | - | Cd/m2 | Se=180mA |
| Uniformità per la CML | - | 80 | - | - | Percentuale | Se=180 mA |
| Colore della retroilluminazione | Bianco | |||||
Caratteristiche ottiche
| - No, no, no, no. | Articolo 1 | Il simbolo | Condizioni | Specificità | Unità | |||
| Min. | Tipologia | Max. | ||||||
| 1 | Tempo di risposta | Tr+Tf | 25°C | - | 25 | - | Signora | |
| 2 | Trasmittanza (con PL) | T(%) | - | - | 5.0 | - | - | |
| 3 | Tasso di contrasto | Cr |
θ=0, Angolo di visione normale |
- | 800 | - | - | |
| 4 |
Visualizzazione Angolo
|
Oh, no. | θR | CR>10 | - | 85 | - | Deg |
| θL | - | 85 | - | |||||
| Ver. | Θ+ | - | 85 | - | ||||
| - Sì, certo. | - | 85 | - | |||||

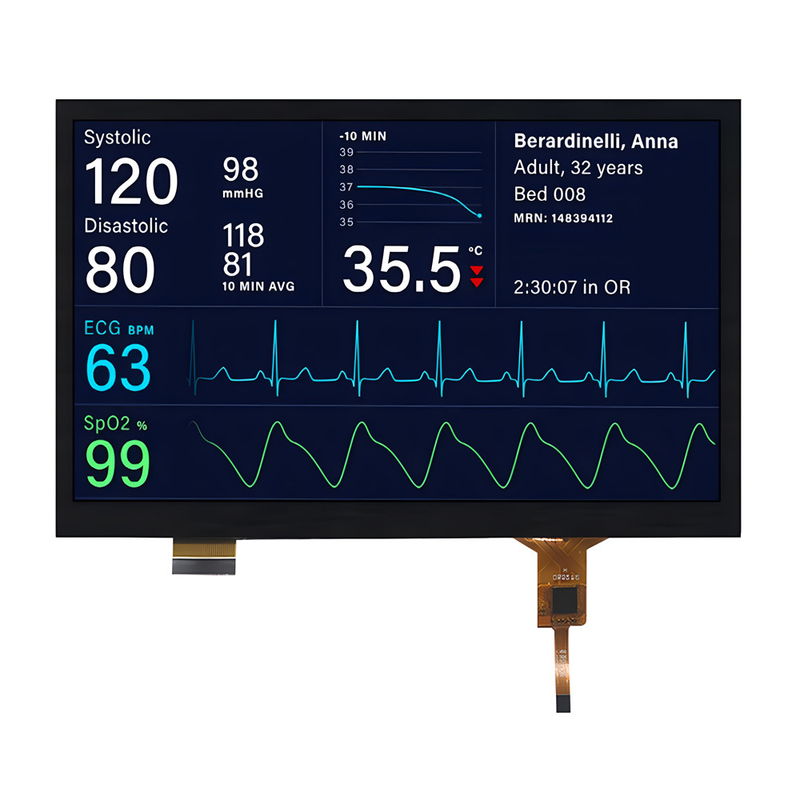

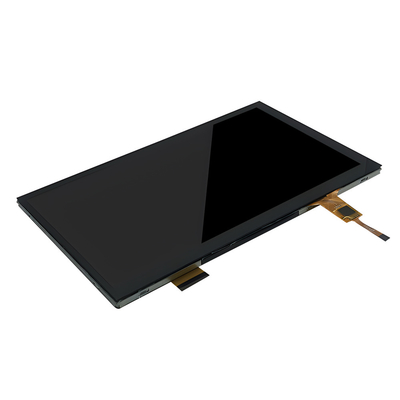

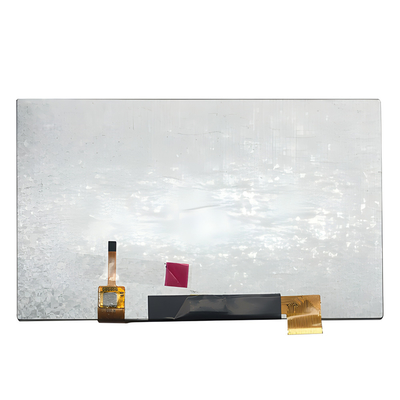

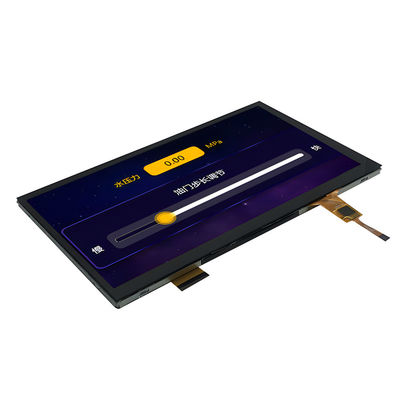

Immagine del prodotto
